创意铅笔造型机械艺术摆件结构设计

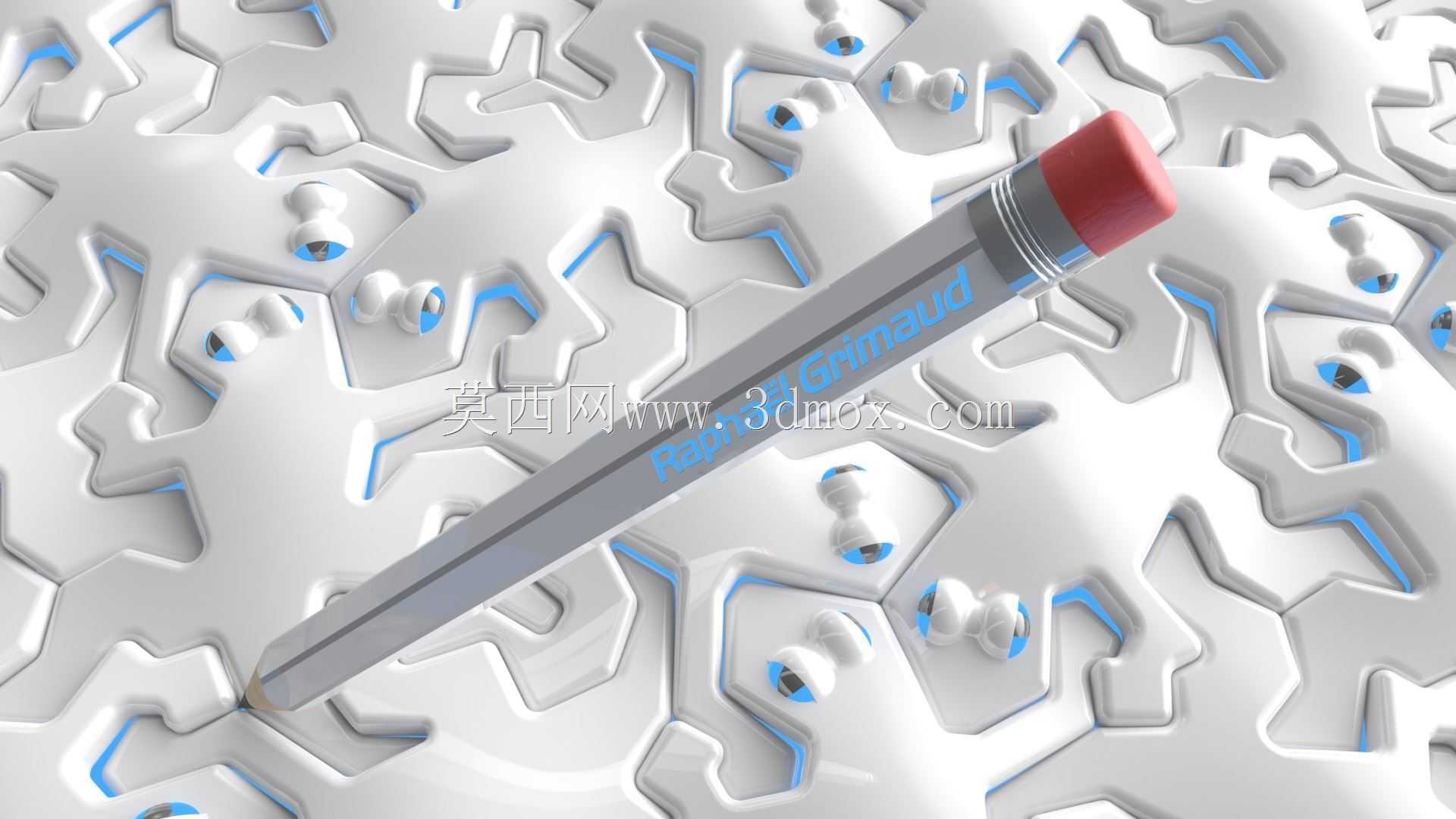

　　本次呈现的创意铅笔造型构件，最初的设计出发点是为工业展厅、机械主题文创空间提供兼具视觉辨识度与结构质感的展示类构件，并非常规书写工具的复刻，而是将日常文具形态与机械加工质感结合的跨界设计产物。从实际应用场景来看，这类构件可作为工业设计展的主题陈列件、机械科普场馆的互动展示道具，也可作为高端工业风办公空间的装饰陈设，甚至能拆解其曲面构建逻辑，为异形工业产品的外观结构设计提供参考思路。

　　在功能特性层面，该构件完全脱离了传统铅笔的书写功能，核心价值在于其形态的还原度与结构的可加工性：整体采用等比例放大的铅笔形态，笔身部分做了六棱面的精准倒角处理，每一个棱边的圆角半径都经过反复校核，既保证视觉上与日常木质铅笔的形态契合，又避免尖锐棱边带来的安全隐患；笔尾的橡皮部分采用分色结构设计，与金属笔箍的衔接处做了0.2mm的错位公差预留，实际加工时可通过过盈配合实现两部分的紧密拼接，无需额外粘接即可保证结构稳定性；笔尖部分做了钝化处理，没有做尖锐的铅芯端头，而是将铅芯部分与木质笔身做一体化曲面过渡，既保留铅笔的形态识别性，又适配公共展示场景的安全要求。

　　设计思路上，整个建模过程没有采用简单的拉伸倒角操作，而是先通过实物扫描获取常规木质铅笔的点云数据，再对扫描数据进行曲面重构，修正实物本身的制造误差，比如日常铅笔六棱面的角度偏差、笔箍与笔身的配合间隙等问题，最终得到参数化的可控模型。笔身表面的纹理设计参考了精密机械加工的刀纹效果，没有做光滑的镜面处理，而是保留了细微的同向纹理，模拟金属切削加工后的质感，与背景的拼图式机械纹理形成视觉呼应，强化整体的机械美学属性。笔箍部分的滚花纹理做了简化处理，没有采用真实铅笔笔箍的细密滚花，而是做了间距1.5mm的环形凹槽，既还原了笔箍的视觉特征，又降低了后续加工的难度，无论是采用3D打印还是CNC铣削加工，都能快速实现该结构，减少加工成本与周期。

　　从外形尺寸与安装边界来看，该构件的整体长度控制在1200mm，最大直径为120mm，属于中型展示构件范畴。安装方式上预留了两种可选结构：一种是在笔身尾端设计了M16的标准螺纹孔，可搭配对应的金属支架实现悬空或斜向陈列，支架与笔身的配合面做了橡胶垫层预留槽，安装时可嵌入3mm厚的橡胶垫，避免硬接触刮伤构件表面；另一种是在笔尖底部设计了直径80mm的圆形安装法兰，法兰上均匀分布4个φ9的安装孔，可直接通过膨胀螺栓固定在地面或展示台面上，法兰与笔身的衔接处做了圆弧过渡，没有生硬的拼接棱角，保证视觉上的整体性。构件的整体重量控制在8kg以内，若采用树脂3D打印制作可进一步降低重量，若采用铝合金CNC加工则可提升表面金属质感，两种加工方式都能完全适配模型的结构设计，无需额外修改模型参数。

　　在结构细节的处理上，笔身六棱面的每一个面的平面度公差控制在0.1mm/m，保证大尺寸加工时不会出现明显的曲面变形；笔箍与橡皮部分的配合公差采用H7/p6的过盈配合，常温下即可完成压装，且在-10℃到60℃的环境温度范围内不会出现松脱问题；笔尖部分的曲面曲率变化连续，没有出现曲率突变的区域，无论是做表面喷涂还是阳极氧化处理，都能保证涂层的均匀附着，不会出现积漆或色差问题。整个模型的所有结构都做了壁厚均匀性校核，最小壁厚不小于3mm，最大壁厚不超过8mm，避免3D打印时出现缩孔，或CNC加工时出现材料浪费、加工变形的问题。对于需要做内部发光效果的展示场景，模型内部预留了直径40mm的中空走线通道，从尾端螺纹孔一直贯通到笔尖位置，可内置LED灯条实现笔尖或笔身的发光效果，中空通道的内壁做了0.5mm的圆角处理，穿线时不会刮伤线材表皮，充分考虑了后续二次改造的拓展性。
