复古金属边框手持单眼镜片结构设计

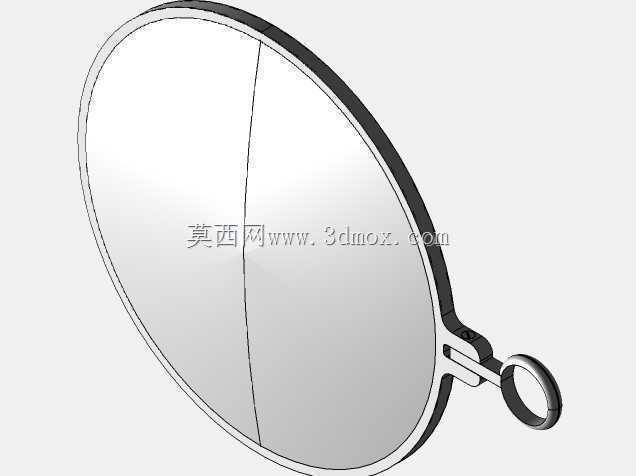

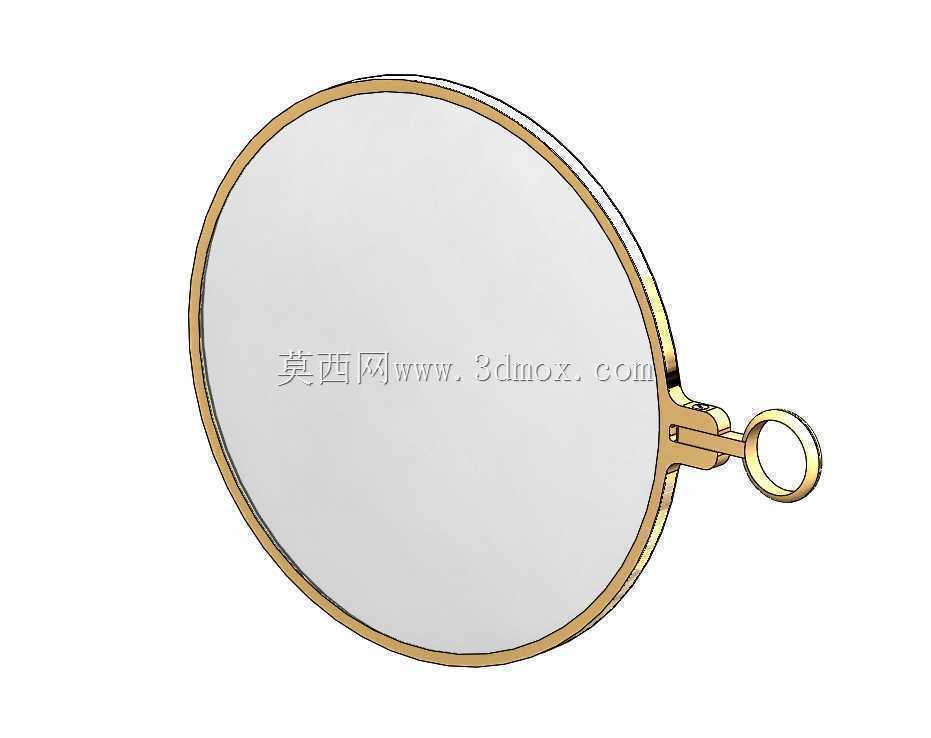

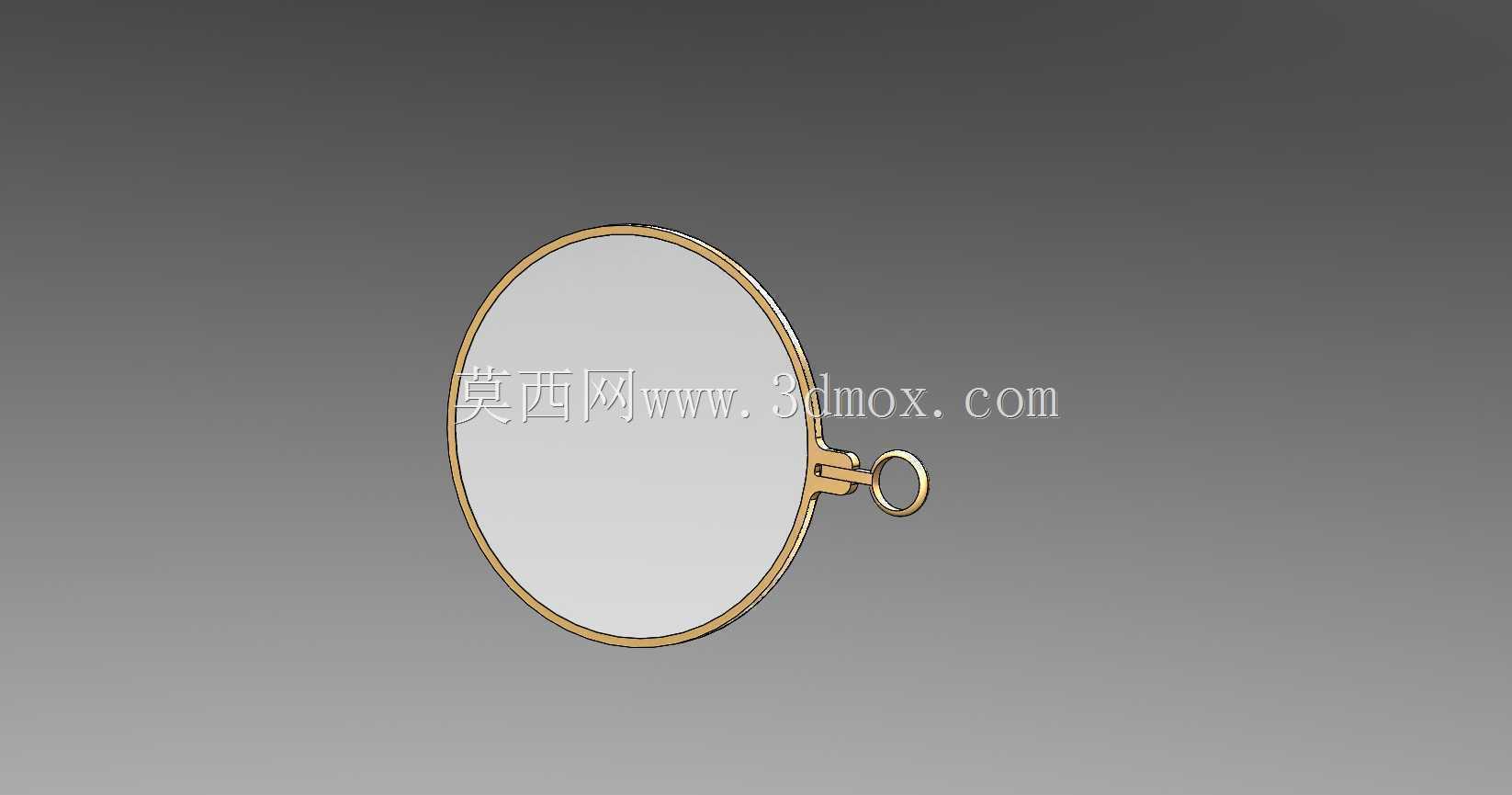

　　这款单眼镜片结构的设计，最初是瞄准复古配饰、影视道具复刻以及小众光学配件的应用场景做的落地化结构处理，区别于常规批量生产的冲压成型单片镜，整个结构在建模阶段就把实际佩戴、手持使用的受力边界做了完整的约束。首先说实际使用的功能特性，主体圆形镜片的边框采用卷边包合结构，不是简单的胶粘固定，边框的截面做了内凹的卡槽，镜片装配时可以直接卡入卡槽后，通过边框边缘的压合收口完成固定，不需要额外的紧固件，既保证了镜片固定的牢靠度，也避免了外露连接件破坏整体的复古质感。侧边的挂环结构和镜框采用一体化的铰接基座设计，挂环可以绕基座做小角度的转动，既可以穿挂绳挂在胸前作为装饰，也可以在手持使用时，把挂环套在手指上防止镜片滑落，这个铰接位的转动阻尼在建模时就预留了0.02mm的配合间隙，实际生产时采用过盈铆接的方式装配，不需要额外添加阻尼脂就能保持合适的转动阻力，不会出现松垮晃动的情况。

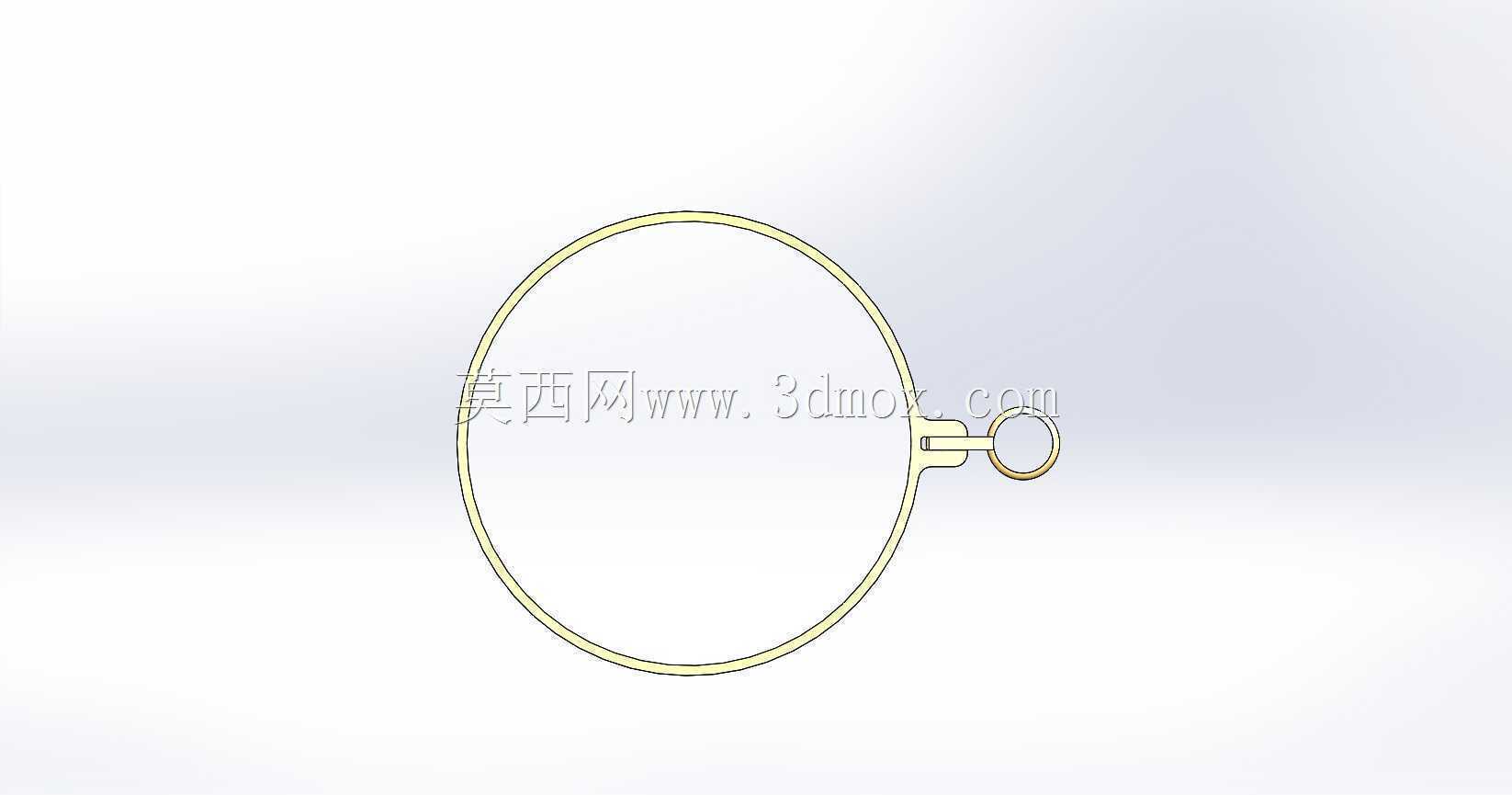

　　从设计思路上来说，整个结构没有做多余的装饰性特征，所有曲面的曲率都匹配实际使用的人机尺寸：镜片的有效光学区域直径控制在45mm，刚好覆盖单眼的可视范围，不会因为尺寸过大遮挡面部其他区域，也不会因为尺寸过小导致可视范围不足；镜框的金属圈宽度设置为2.5mm，厚度1.2mm，这个尺寸既保证了镜框有足够的结构强度，日常拿取、轻微磕碰不会出现变形，也不会因为边框过宽导致视觉上的笨重感。挂环的内径设置为12mm，适配成年人手指的指节粗细，穿挂绳时也能容纳常规粗细的皮绳、金属链。安装边界方面，整个结构没有需要额外适配其他设备的安装位，本身就是独立的使用单元，镜片和镜框的配合公差控制在0.1mm以内，压合后不会出现镜片松动、晃动的异响；铰接位的铆接轴直径1.5mm，和基座的孔位采用H7/p6的配合公差，装配后铆接轴两端做压边处理，不会出现轴体脱出的问题。

　　在实际应用场景里，这类结构除了作为复古穿搭的配饰使用，也可以作为低度数老花镜片、装饰性平光镜片的承载结构，相比带镜腿的常规眼镜，它的结构更轻量化，不需要适配不同人的头围、耳位尺寸，通用性更强；在影视道具制作领域，这个结构的尺寸精度可以直接用于3D打印或者失蜡铸造，不需要二次调整结构，所有的壁厚都满足铸造工艺的最小壁厚要求，不会出现铸造缺料、变形的问题。建模过程中所有的圆角过渡都做了等半径处理，镜框的外边缘做了R0.3mm的圆角，避免锐边划伤皮肤或者勾扯衣物，挂环的所有边缘也做了全圆角处理，手持接触的时候没有硌手的棱角。整个结构的重量控制在15g以内，即使长时间挂在胸前或者手持使用，也不会有明显的负重感，镜片的安装深度设置为1mm，压合后镜片表面和镜框的前端面基本齐平，不会出现镜片内凹积灰、不好擦拭的问题。
