日式传统武士刀精细三维结构设计

　　在传统冷兵器复刻、影视道具制作、文创产品开发以及工艺藏品数字化留存的场景中，武士刀的三维结构还原一直是结构设计领域的细分方向，不同于常规工业五金件的参数化设计逻辑，这类兼具工艺属性与实用结构的产品，需要在还原传统形制的基础上，兼顾结构合理性与外观细节的表现力。从实际用途来看，这套三维结构可直接对接数控雕刻、失蜡铸造等加工工序，用于制作工艺收藏级的刀剑装具，也可作为影视、游戏领域的数字资产，适配不同渲染引擎的材质绑定需求，同时也能为传统金属工艺的数字化教学提供可拆解的结构参考。

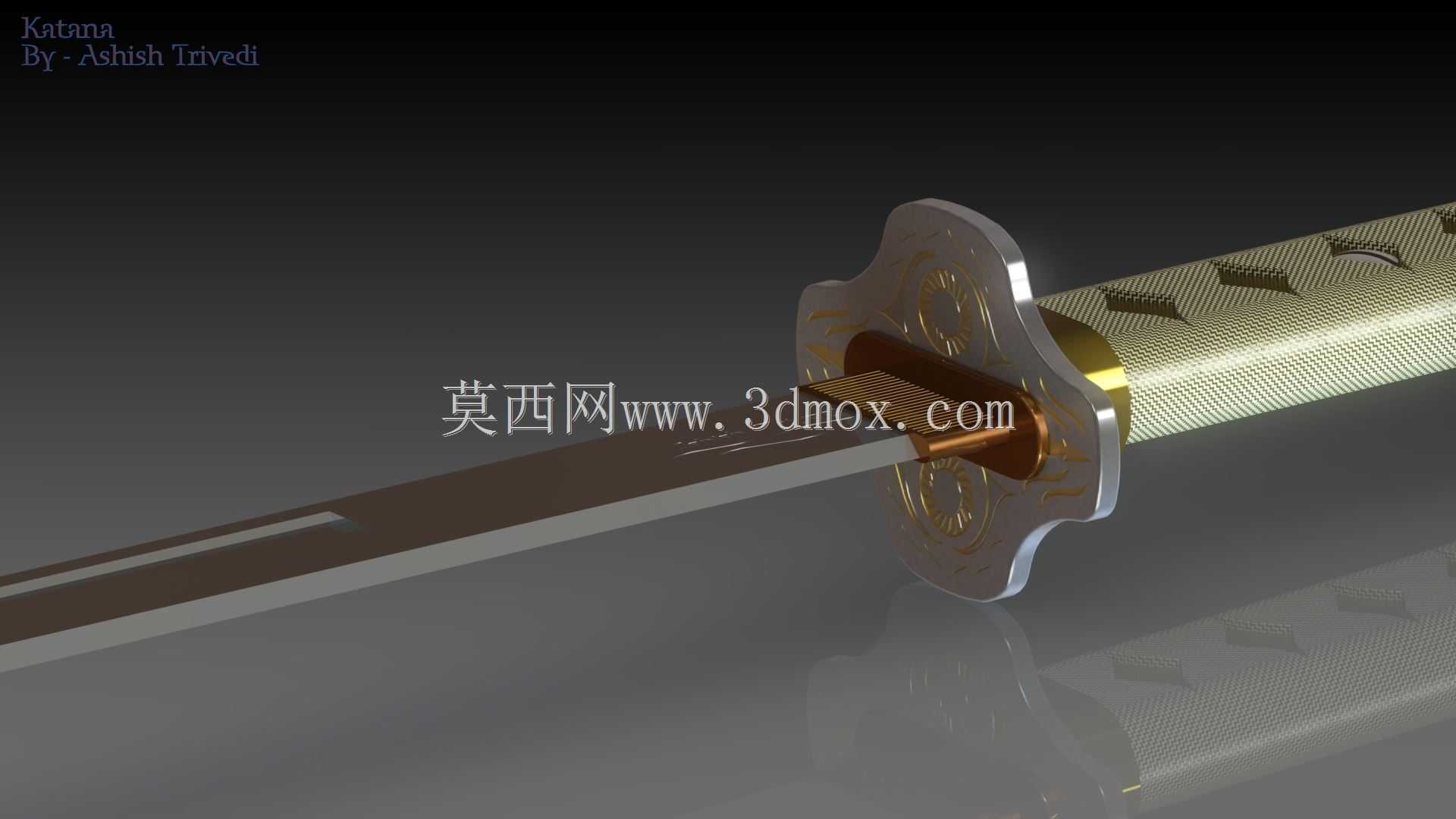

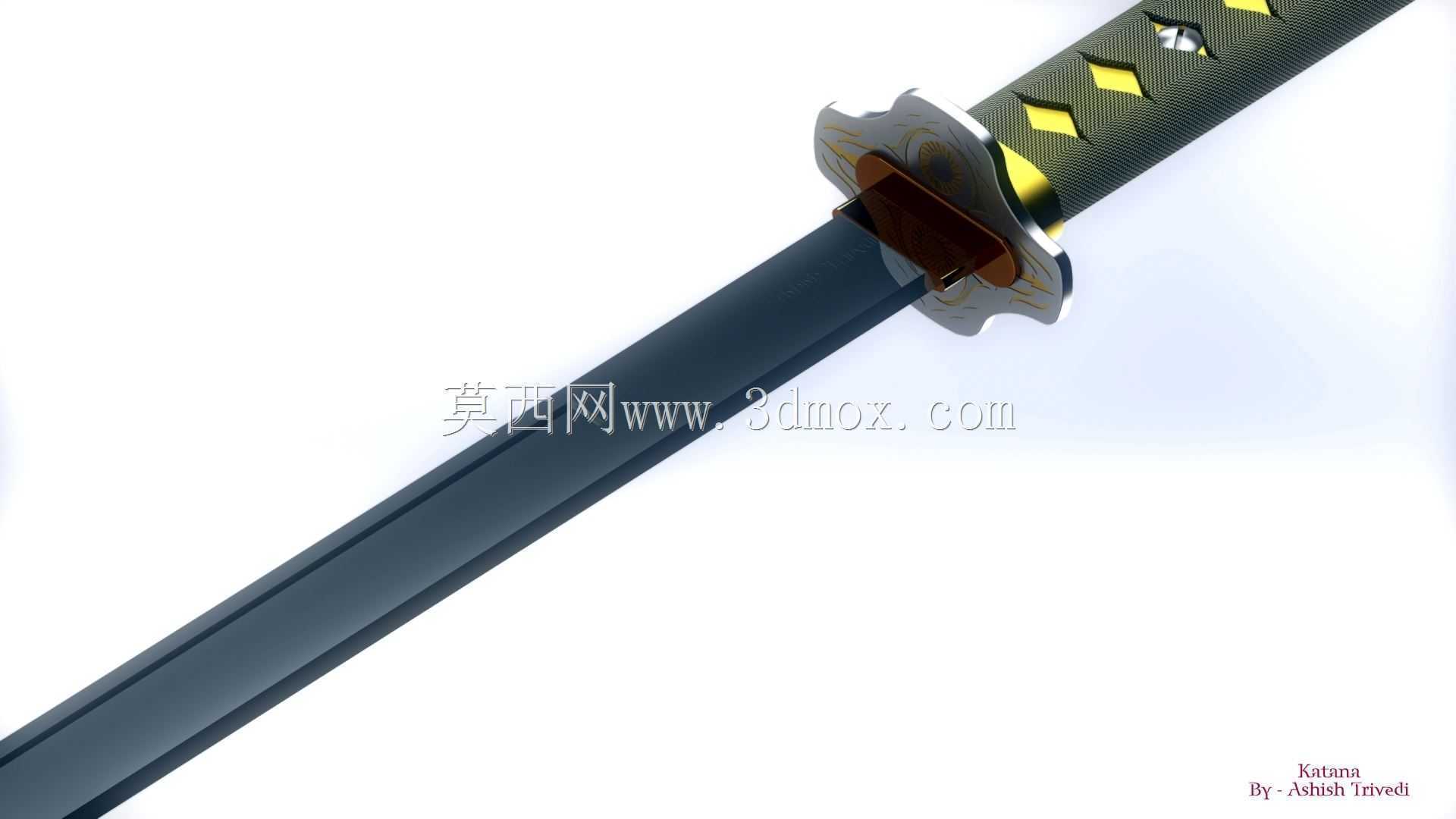

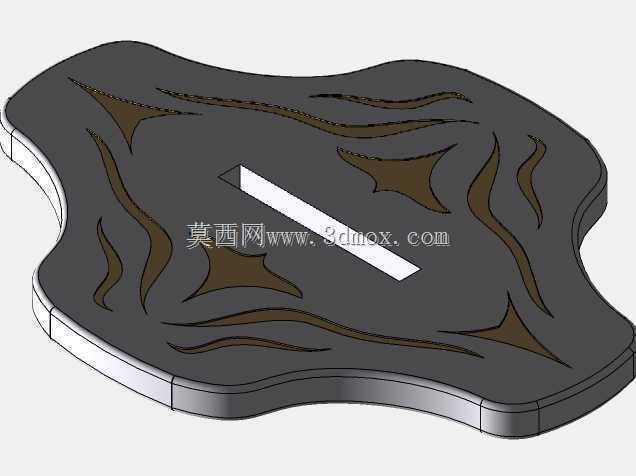

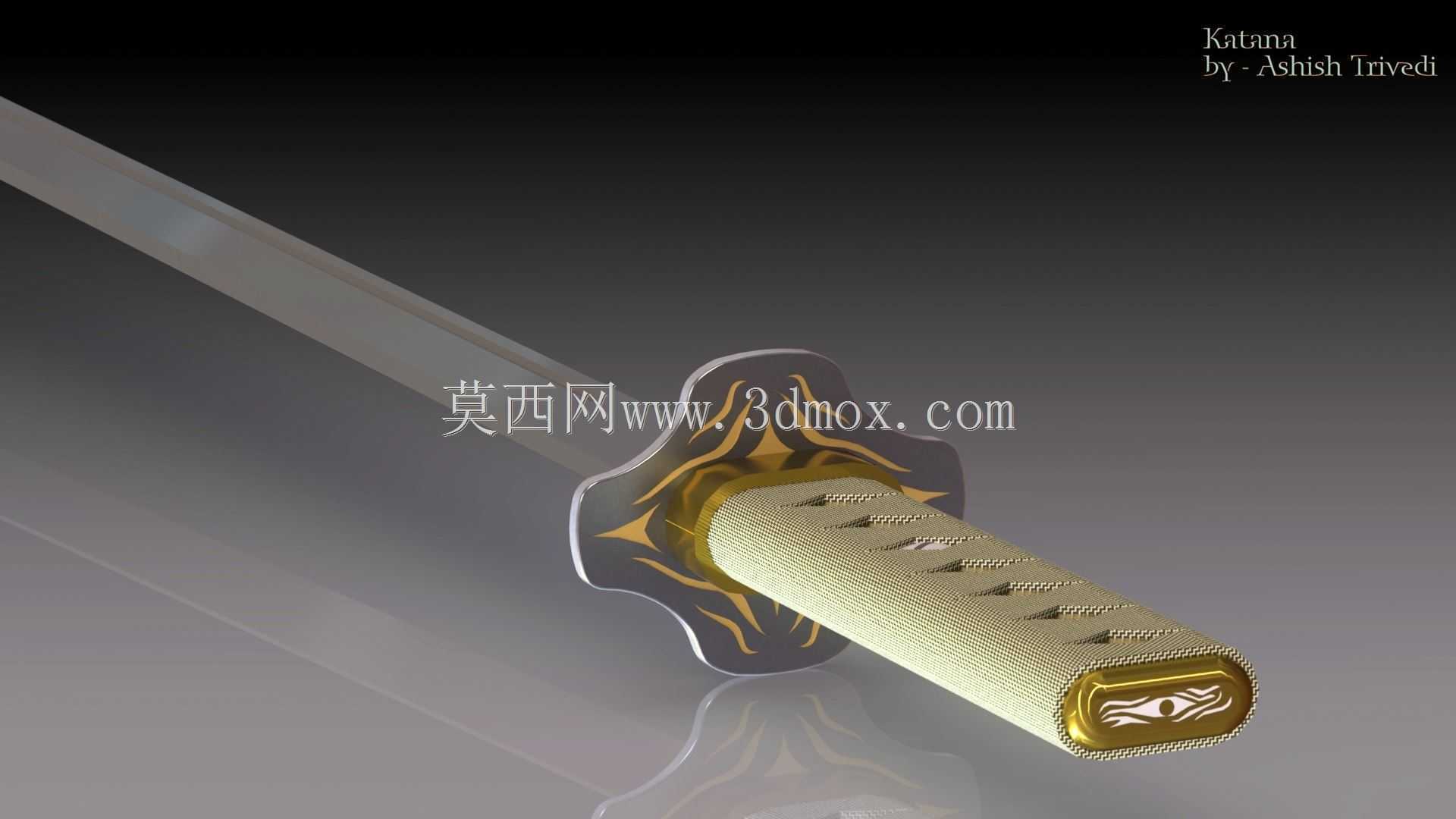

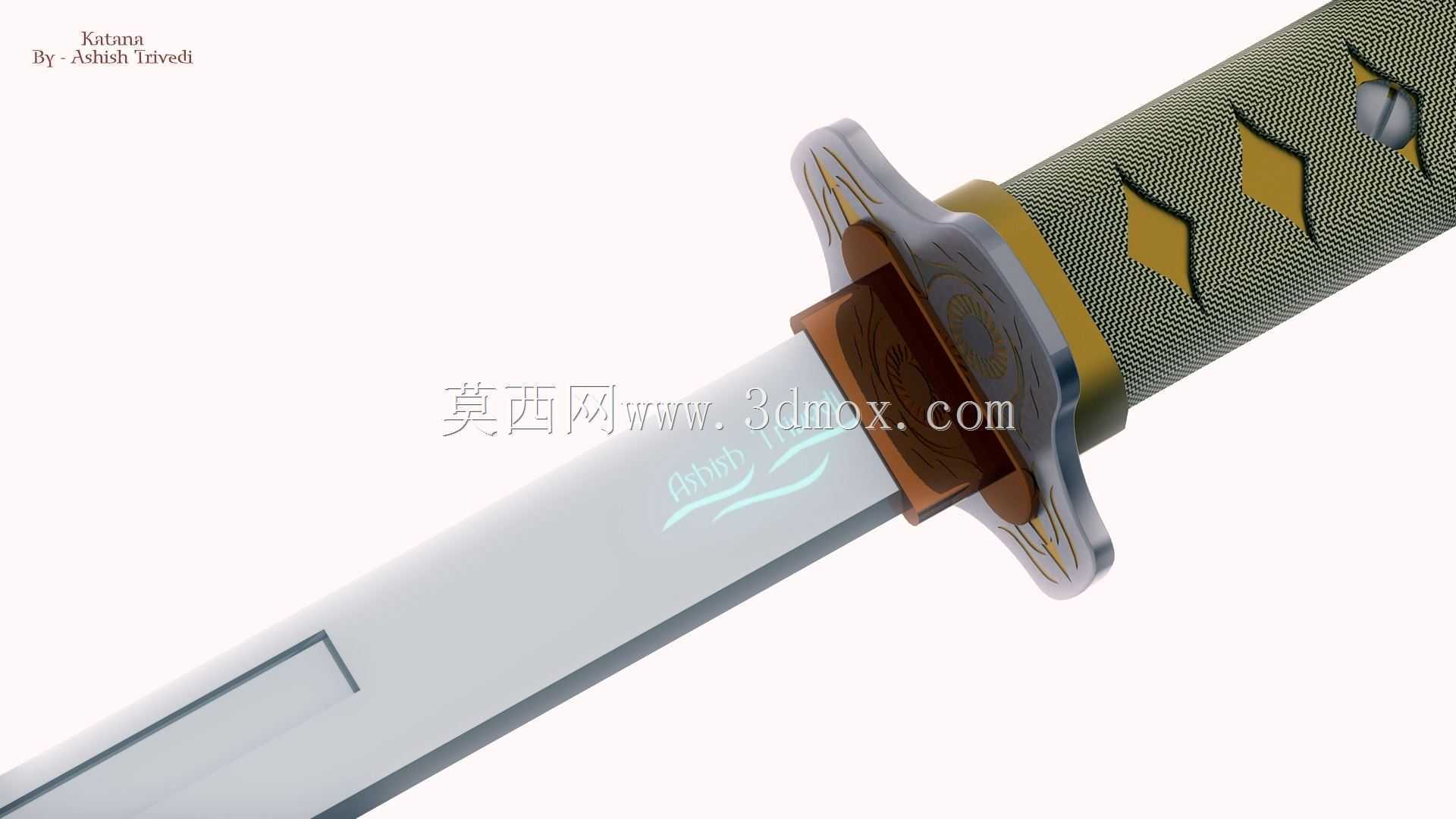

　　从功能特性层面拆解，这套模型完整还原了武士刀的核心结构模块：柄部采用卷缠结构设计，表面的防滑纹理按照传统柄卷的缠绕逻辑做了等距排布，握持时的受力接触面做了微弧处理，匹配人手握持时的指骨贴合弧度，避免长时间握持出现应力集中的硌手感；镡部也就是刀挡部分，采用了对称式的造型设计，边缘做了圆弧过渡处理，既满足格挡时的结构防护需求，也兼顾了传统纹饰的装饰表现，镡与柄、刀身的配合位置预留了标准的装配间隙，可适配不同厚度的刀身安装需求；鞘口与柄首的金属配件做了嵌套式的结构设计，配合公差控制在常规五金装具的合理区间，装配后不会出现松动晃荡的问题。

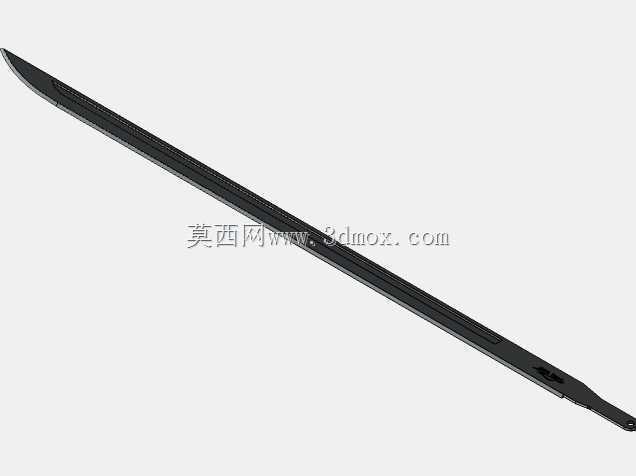

　　设计思路上没有直接照搬现有扫描模型的面片结构，而是从装配逻辑出发做了全参数化的结构拆分：首先确定刀身的核心基准轴线，所有装具部件的同轴度都以该轴线为基准做约束，避免后续装配出现不同心的问题；柄部的长度按照常规成人手掌的握持宽度做了适配，单手握持时柄部预留的余量可满足四指完全缠绕，双手握持时也有足够的调整空间；纹饰部分没有采用简单的贴图映射，而是做了实体浮雕结构，凸起高度控制在1.2mm以内，既保证视觉上的立体感，也不会因为凸起过高导致加工时出现崩边、或者握持时硌手的问题；刀茎与柄部的固定位置预留了目钉孔的安装位，孔位的位置按照传统武士刀的重心配比做了调整，装配后整刀的重心落在镡前2cm左右的位置，握持时不会出现头重脚轻的问题。

　　外形尺寸与安装边界方面，整刀的全长按照常规打刀的形制控制在103cm左右，其中刀身长度约73cm，柄长约26cm，镡部的最大外径约8cm，厚度约5mm；所有外露金属部件的边缘都做了R0.5的圆角处理，避免加工后出现锐边划伤的问题；装具与刀身、柄木的配合面都做了0.15mm的安装余量，既可以满足木质柄材、鞘材的热胀冷缩形变空间，也不会因为间隙过大导致装配松动；如果用于3D打印制作样件，最小的结构细节厚度控制在0.8mm以上，可满足FDM以及光固化打印的最小成型壁厚要求，不需要额外做支撑加厚处理；如果用于金属铸造，所有转角位置都做了铸造圆角设计，避免浇铸时出现应力集中导致的铸件开裂问题。

　　不同于常规工业产品的结构设计，这类传统工艺制品的三维建模需要平衡工艺还原度与现代加工的适配性，既不能为了建模便利简化传统结构的核心特征，也不能完全照搬古法制器的非标准尺寸导致后续加工无法落地，这套模型在结构拆分时就考虑了不同加工场景的适配需求：如果做全金属装具，可直接拆分出各个金属配件的独立零件图，对接CNC精雕或者失蜡铸造工序；如果做数字展示用途，可直接将各个部件赋予对应材质，不需要重新拓扑结构；如果用于文创衍生品的开发，也可在现有结构基础上调整纹饰、尺寸参数，快速衍生出不同规格的短刀、太刀等不同形制的产品结构。
