轴类与安装板连接密封结构设计

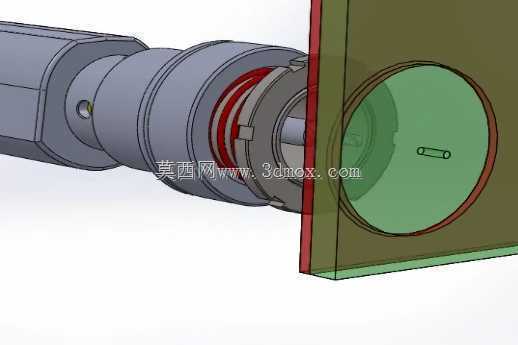

　　这套轴系与安装基座的连接结构，常见于流体输送设备、动力输出单元的穿舱安装场景，核心作用是在旋转轴贯穿设备舱壁、安装面板的位置，同时实现扭矩传递、介质密封与径向支撑，避免设备内部的润滑介质、工作流体出现泄漏，同时阻隔外部粉尘、水汽进入设备腔体内部。从结构布局来看，旋转轴采用阶梯轴设计，不同轴段分别承担轴承安装、密封件定位、动力对接的功能，靠近安装板的轴段设置了多道环形槽，用于嵌装密封圈与挡圈，密封件采用径向挤压与端面贴合结合的密封形式，既可以适配轴旋转时的径向跳动，也能抵消安装板与轴系存在的少量轴向装配偏差。安装板为平板式结构，中心开设的安装孔带有同轴定位止口，止口的内径与轴系外侧的支撑套外径采用小间隙配合，

　　装配时可以快速实现轴系与安装板的同轴度找正，不需要额外调整定位工装就能保证轴的旋转中心与安装孔中心重合，大幅降低现场装配的调校难度。支撑套与安装板的贴合面设置了环形密封垫，通过端面压紧实现静密封，避免介质从支撑套与安装板的配合缝隙渗出。轴端的对接位置设置了径向定位销孔，用于与外接动力输入端或者负载端进行周向固定，传递扭矩时不会出现相对打滑，相比平键连接的形式，这种销连接的结构更紧凑，适合小空间内的大扭矩传递场景，同时拆装时只需要取出定位销就能完成轴端分离，维护操作更简便。在设计思路上，这套结构优先考虑了装配工艺性与维护便捷性，所有的密封件、支撑轴承都可以从安装板外侧完成拆装，不需要拆解设备内部的其他结构，当密封件出现磨损需要更换时，

　　只需要拆下外侧的压盖就能取出旧密封圈，更换新件后重新压紧即可，大幅缩短设备的停机维护时间。安装板的外形预留了足够的螺栓安装空间，四个角的安装孔位可以适配不同规格的连接螺栓，既可以通过螺栓直接固定在设备舱壁上，也可以搭配减震垫使用，降低轴系旋转时产生的振动向设备主体传递。轴系的径向尺寸经过梯度优化，从动力输入端到密封支撑段的直径逐步变化，既保证了轴的整体刚度，避免长轴工作时出现挠曲变形，也尽可能控制了整体重量，减少旋转时的转动惯量，降低驱动端的动力损耗。密封结构的选型上，针对不同的工作介质场景可以快速替换适配的密封圈材质，输送水基介质时采用丁腈橡胶材质的密封圈，输送油性介质时更换为氟橡胶材质，高温工况下可以选用金属缠绕密封结构，

　　不需要改动整体的安装尺寸就能完成适配，通用性较强。安装边界方面，安装板的厚度适配常规设备舱壁的厚度范围，轴系伸出安装板的长度预留了足够的对接空间，可以适配不同长度的连接接头，不会出现对接时轴端长度不足或者干涉的问题。轴系的旋转支撑采用内置轴承的结构，轴承的润滑腔与密封段之间设置了挡油环，避免润滑脂泄漏到密封位置影响密封效果，同时也能防止外部的杂质进入轴承滚道，延长轴承的使用寿命。整套结构没有采用复杂的异形零件，所有的组成零件都是常规的轴类、套类、板类零件，加工时只需要普通的车削、铣削、钻孔工序就能完成，不需要特殊的加工设备，加工成本较低，适合批量生产应用。在实际使用场景中，这类结构广泛应用在水泵的动力穿舱位置、搅拌设备的轴端安装位置、小型发电机组的动力输出端，能够在0.6MPa以内的工作压力下实现可靠密封，轴的旋转线速度适配常规的中低速传动场景，完全满足通用工业设备的使用需求。结构的同轴度公差设计上，安装板止口与轴支撑面的同轴度控制在0.02mm以内，保证轴旋转时的径向跳动量在允许范围内，避免密封件出现偏磨导致密封失效。端面的平面度公差控制在0.01mm以内，保证静密封面的压紧力均匀，不会出现局部缝隙导致的泄漏问题。
