户外立柱式双面广告牌结构设计

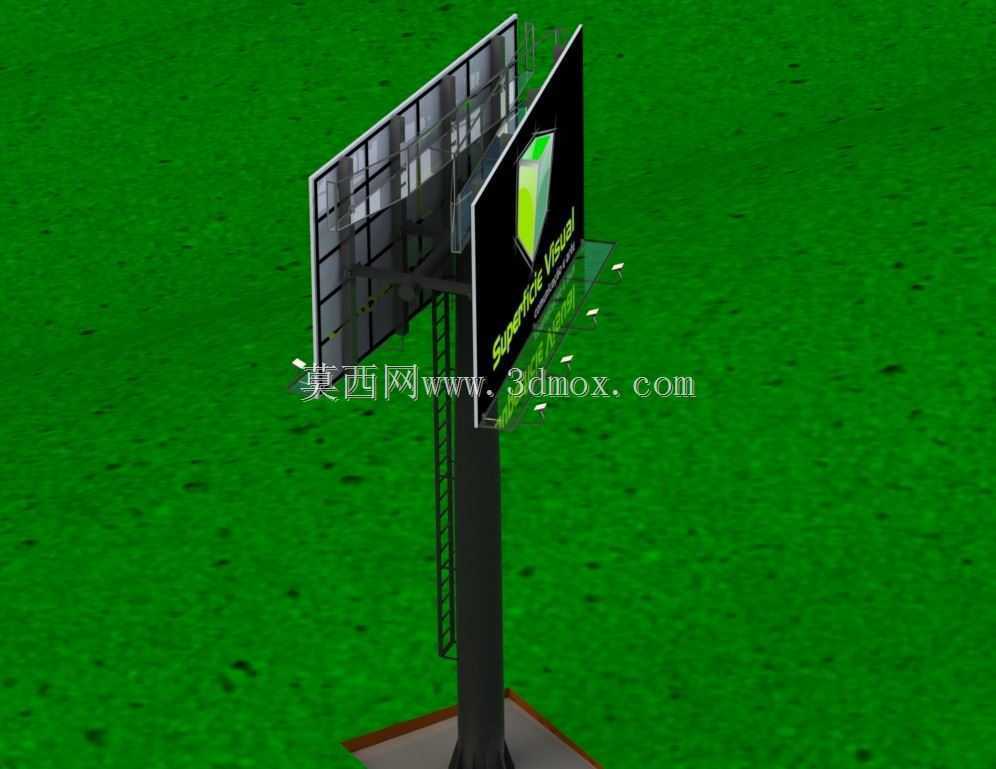

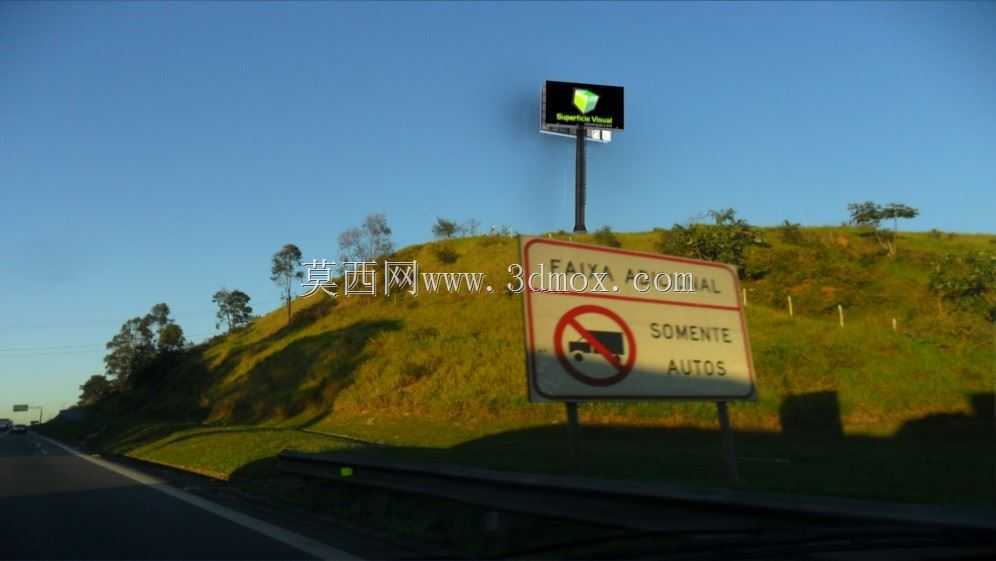

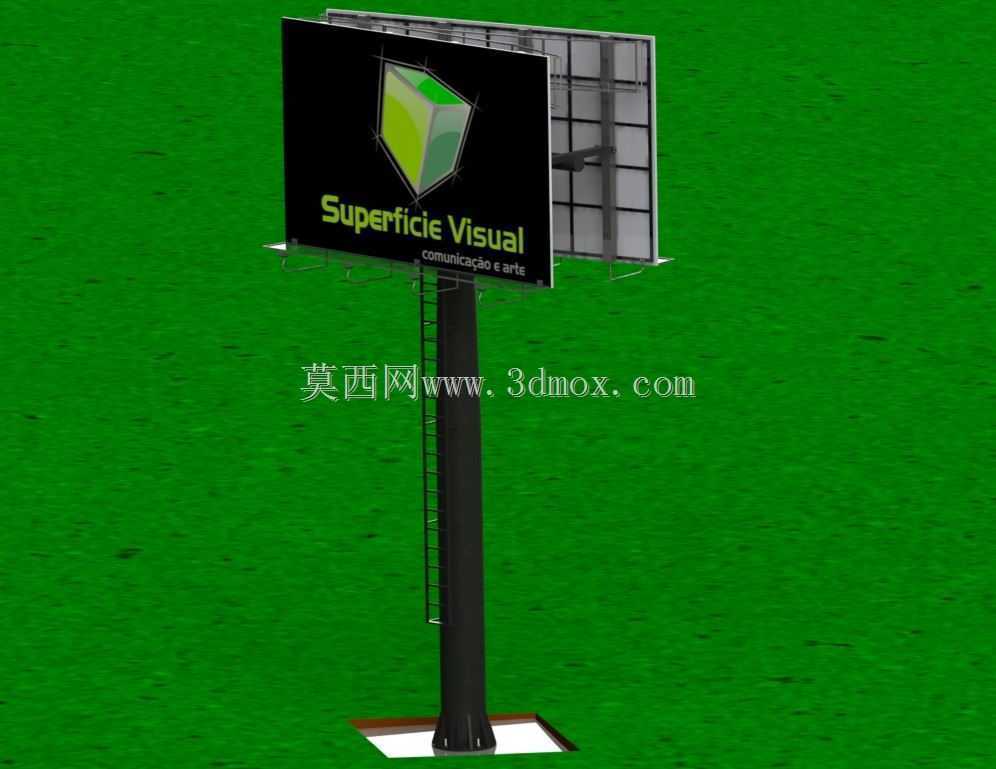

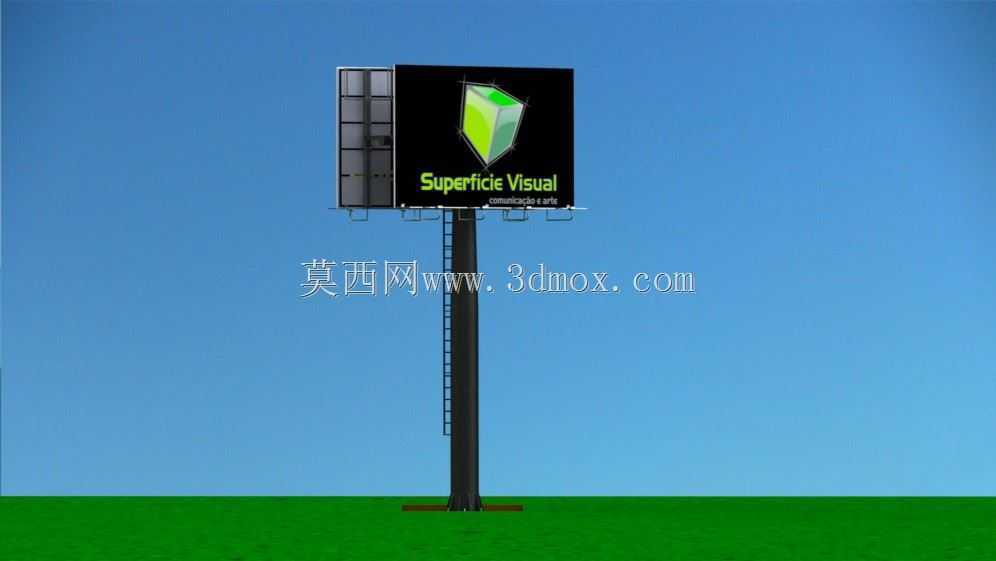

　　这类户外立柱式双面广告展示设施，多应用于城市主干道旁、商业广场外围、高速出入口沿线、产业园区入口等开阔户外场景，核心用途是在两个相对的通行方向上同步传递广告视觉信息，相比单面广告牌能覆盖双向人流车流，单位占地的信息触达效率更高。从结构设计逻辑来看，整体采用单立柱支撑的悬挑布局，底部设置方形预埋基础连接板，安装时需要与混凝土基础的预埋螺栓组精准对位，基础的抗倾覆力矩计算需要结合当地常年最大风速、广告牌整体迎风面积、结构自重等参数核算，避免强风天气下出现结构失稳。立柱主体采用矩形钢管截面，沿立柱高度方向等距设置爬梯踏步，方便后期运维人员攀爬至顶部开展画面更换、结构检修作业，爬梯外侧预留了护笼安装位，

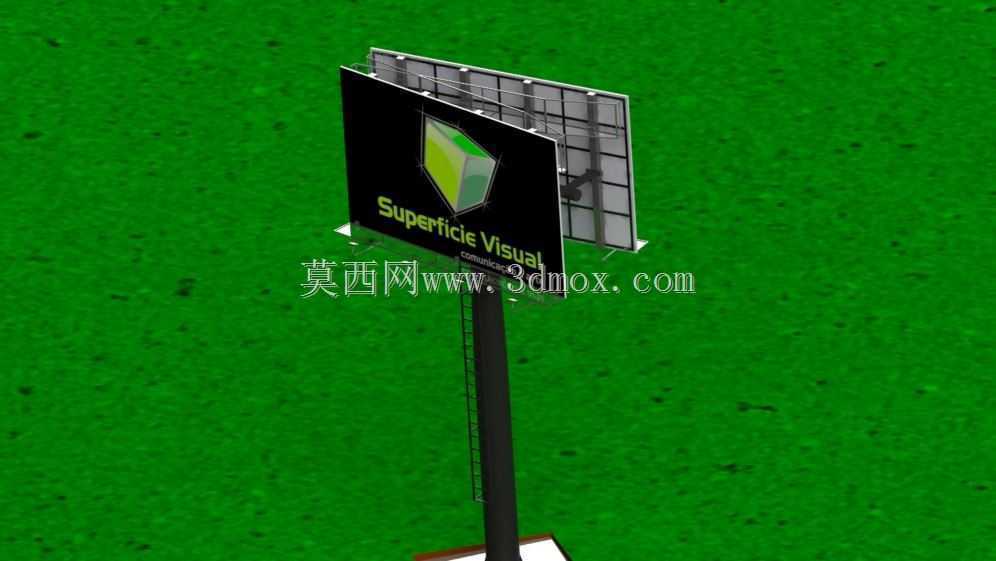

　　实际落地项目中可根据安装区域的安全规范要求加装防护结构。顶部的广告展示框架采用双侧对称布局，两个展示面呈一定夹角布置，分别对应两个相反的来向视角，框架主体采用型钢焊接成网格状龙骨，龙骨的排布间距匹配常规广告喷绘布的张拉强度要求，既保证框架整体刚度，避免大风下板面出现过度震颤，也能减少不必要的材料冗余，控制整体结构自重。展示面的边缘设置了专用的画面固定压条结构，安装广告画面时可通过压条将喷绘布边缘卡入框架侧边的卡槽内，配合张紧结构让画面保持平整，避免长期户外使用后画面出现松垮起皱的问题。框架背部设置了斜向支撑肋，连接立柱顶部与展示框架的上下边角，形成稳定的三角受力结构，将展示面承受的风荷载均匀传递到主立柱上，

　　减少框架连接部位的应力集中。在设计建模过程中，需要重点校核几个关键尺寸边界：首先是整体安装高度，要匹配安装点位的视线高度要求，保证过往车辆驾乘人员在有效视距内能够完整看清广告内容，同时要避开周边架空线路的安全距离范围；其次是展示面的整体尺寸，需要结合道路的通行视距、设计车速确定合理的幅面大小，避免幅面过大导致结构荷载超标，或是幅面过小无法达到预期的展示效果；另外主立柱的截面尺寸、壁厚选择，需要结合整体高度、迎风面荷载做受力验算，不同风压地区的选型存在明显差异，比如沿海台风多发区域需要适当加大立柱截面规格，增加斜撑的数量，提升整体结构的抗风等级。结构的连接节点全部采用焊接加螺栓紧固的复合连接方式，

　　主立柱与基础连接板的焊接位置需要做加劲肋补强，展示框架与立柱的连接节点设置多组螺栓锁紧，避免长期受交变风荷载影响出现连接松动。框架顶部预留了照明灯具的安装位，可根据需求加装投光灯实现夜间广告展示效果，布线沿立柱内部的空腔走线，既保护线缆不受户外日晒雨淋老化，也能保持整体外观的整洁度。这类设施的建模过程中，需要重点还原各结构件的装配关系，比如爬梯踏步与立柱的连接位置、压条与框架的配合间隙、斜撑的角度与连接点位，这些细节直接影响后续结构受力分析的准确性，也能为后续的生产加工、现场安装提供精准的尺寸参考。实际项目应用中，这类双面立柱广告牌的占地范围仅为底部基础的面积，相比其他落地式广告设施土地利用率更高，同时双侧展示的特性能最大化利用立柱的支撑能力，是户外广告投放场景中应用非常广泛的一类结构形式。
