弹压式球料推送发射结构设计

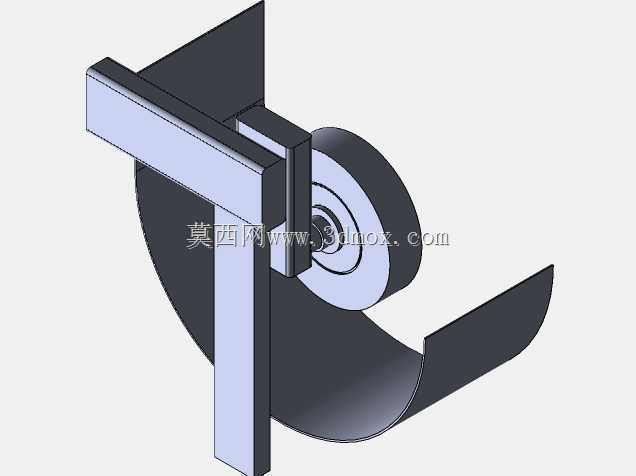

　　该结构主要面向小尺寸球状物料的定点推送、间歇发射场景，常见于小型物料分拣线的分料工位、休闲娱乐设备的发球机构、教学演示用的力学实验装置中，核心作用是依靠弹性构件的蓄能释放，将球状工件沿固定导向轨迹推送至指定位置，替代人工完成重复性的球料上料、发射动作。从结构组成来看，整体采用钣金折弯件作为主体承载框架，框架侧边预留的安装孔位可直接通过螺栓固定在设备安装基板上，安装边界的横向宽度控制在120mm范围内，纵向高度不超过150mm，安装面的平面度公差要求控制在0.2mm以内，避免框架安装后出现形变导致滚轮卡滞。承载框架的竖直段作为导向支撑，搭配横向布置的滑动导杆，导杆表面做硬氧处理降低摩擦系数，导杆一端连接推块，

　　推块的弧形端面与球状物料的外圆轮廓匹配，接触位置做圆角过渡避免刮伤工件表面。弹性蓄能构件采用卷簧结构，卷簧的固定端通过销轴连接在框架后侧的折弯耳板上，活动端与滑动导杆的尾部连接，当外力拉动导杆向后位移时卷簧逐步蓄能，释放后卷簧的回弹力带动导杆快速向前推送，完成球料的发射动作。导向滚轮通过销轴固定在框架的出料端位置，滚轮的轮槽与球状物料的直径匹配，一方面对待发射的球料起到径向定位作用，避免推送过程中球料出现偏移卡滞，另一方面在球料推送出仓时提供滚动支撑，降低出料瞬间的摩擦阻力。设计过程中重点考虑了动作的顺畅性与结构的易维护性，所有转动销轴的位置都预留了润滑脂注油间隙，销轴端部采用卡簧固定，无需专用工具即可完成拆卸更换；

　　钣金框架的折弯圆角统一取R1.5，避免应力集中导致框架在长期往复受力后出现开裂；卷簧的弹力参数可根据实际推送的球料重量、推送距离进行适配更换，框架后侧预留的卷簧安装槽位支持3种不同刚度的卷簧直接替换，无需改动其他结构尺寸。滑动导杆的行程设置为45mm，刚好匹配直径30mm以内球状物料的推送需求，导杆的前后极限位置都设置了橡胶缓冲垫，避免导杆往复运动时与框架发生刚性碰撞产生噪音与结构损伤。出料端的弧形导槽采用向下倾斜5°的设计，球料被推送出滚轮位置后可沿导槽自然滑出，不会在出料口位置堆积。实际应用中，该结构可搭配电磁触发构件实现自动控制，电磁衔铁与导杆尾部的卡槽配合，通电时衔铁吸合拉动导杆蓄能，断电后衔铁释放导杆完成发射动作，

　　单次动作响应时间可控制在0.2s以内，每小时可完成超过1200次的推送动作，能够满足多数中小产能分拣、娱乐设备的使用需求。结构的所有外露钣金件都做了喷塑处理，具备基础的防锈能力，可在常规室内车间、商用场所的环境下长期使用，无需额外做防腐防护。
