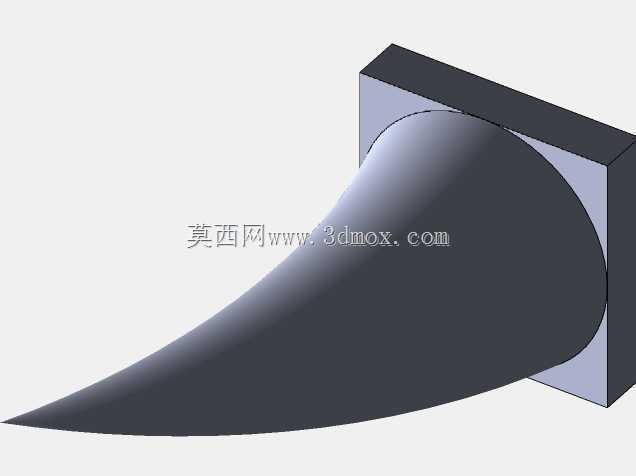

带安装底座的渐变曲面尖峰导流结构件

　　该结构件的核心功能是在流体通路中实现介质流向的平顺引导，同时通过渐变收窄的尖峰轮廓降低流体经过时的紊流占比，在风洞试验段、风道出口、工业除尘吸风口、物料气力输送的转向节点等场景中都能适配使用。从安装边界来看，后端的方形安装板预留了足够的螺栓固定空间，安装面做了平面度处理，能够直接贴合在设备的方形接口法兰面上，不需要额外加装过渡转接板，安装时只需匹配对应规格的螺栓孔位即可完成固定，安装板的厚度经过受力校核，能够承受高速流体持续冲击带来的交变载荷，不会出现长期使用后的安装面变形问题。

　　设计过程中首先确定的是尖峰端的轮廓曲率，尖峰最前端做了小圆弧过渡处理，避免尖锐棱边在流体长期冲蚀下出现磨损缺口，同时也能降低流体在尖峰位置的分离概率，从尖峰端到后端安装面的曲面过渡采用了连续曲率的放样逻辑，整个曲面没有曲率突变的折角，能够让流体沿着曲面平顺滑过，减少局部涡流带来的能量损耗。曲面的壁厚采用了等厚设计，既可以采用钣金冲压工艺成型，也可以通过注塑、铸造成型后做表面打磨处理，适配不同工况下的材质选型需求，如果是用在含尘气流的输送场景，可以选用耐磨钢板作为加工材质，曲面表面做硬化处理提升抗冲蚀能力；如果是用在普通通风导流场景，选用普通冷轧钢板做喷塑处理即可满足使用要求。

　　在实际设备配套中，这类结构件常被用在通风设备的出风口位置，替代传统的直角挡风板，能够有效降低出风口的风噪，同时提升出风的指向性，在物料气力输送系统中，安装在管路的转向位置，可以引导物料沿着曲面平滑转向，减少物料直接撞击管壁造成的管路磨损，也能降低物料输送过程中的堵管概率。设计时还考虑了安装后的维护便利性，整个构件没有复杂的内腔结构，外表面为连续光滑曲面，日常清理时只需要擦拭表面附着的积尘或物料残留即可，不存在容易积灰的死角。从尺寸适配性来看，方形安装板的边长可以根据对接的设备接口尺寸做等比例缩放，尖峰的伸出长度也可以根据实际的导流范围需求调整曲率参数，不需要重新做整体的结构重构，只需要调整放样路径的控制点参数即可快速生成对应规格的模型，能够适配不同通径、不同流量参数的设备配套需求。

　　结构受力层面，曲面与后端安装板的连接位置做了圆弧过渡加强，避免应力集中导致的连接位置开裂，即使在高速流体持续冲击下，连接位置的应力值也能控制在材料许用应力范围内，不需要额外加装加强筋结构，保证了曲面的完整性，不会因为加强筋的存在干扰流体的流动状态。在建模过程中，曲面的连续性经过了曲率检查，整个曲面的G2连续性保证了流体经过时不会因为曲面的微小凹凸产生局部紊流，安装板的背面做了沉台设计，螺栓固定后螺栓头不会突出安装面，保证安装面与设备接口能够完全贴合，避免出现缝隙漏风或者漏料的问题。
