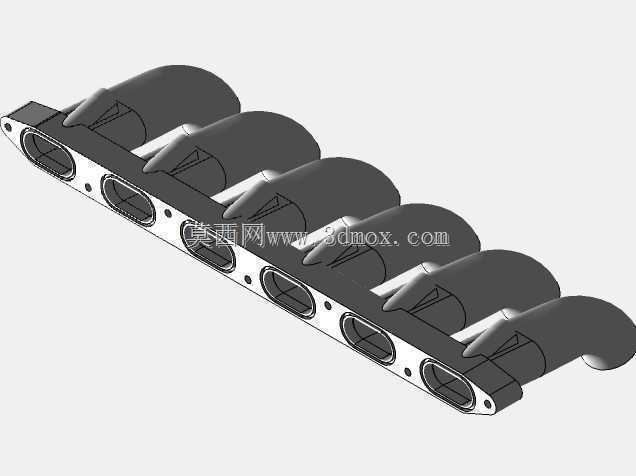

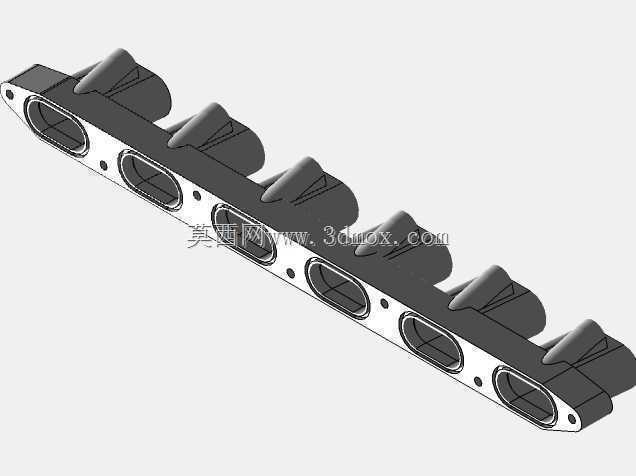

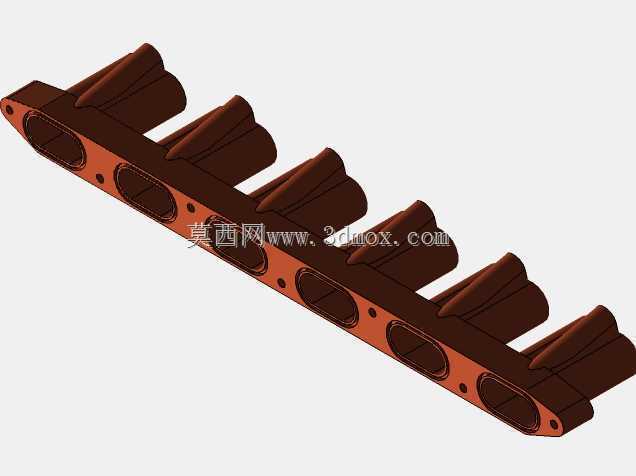

汽车发动机M50型进气歧管法兰结构

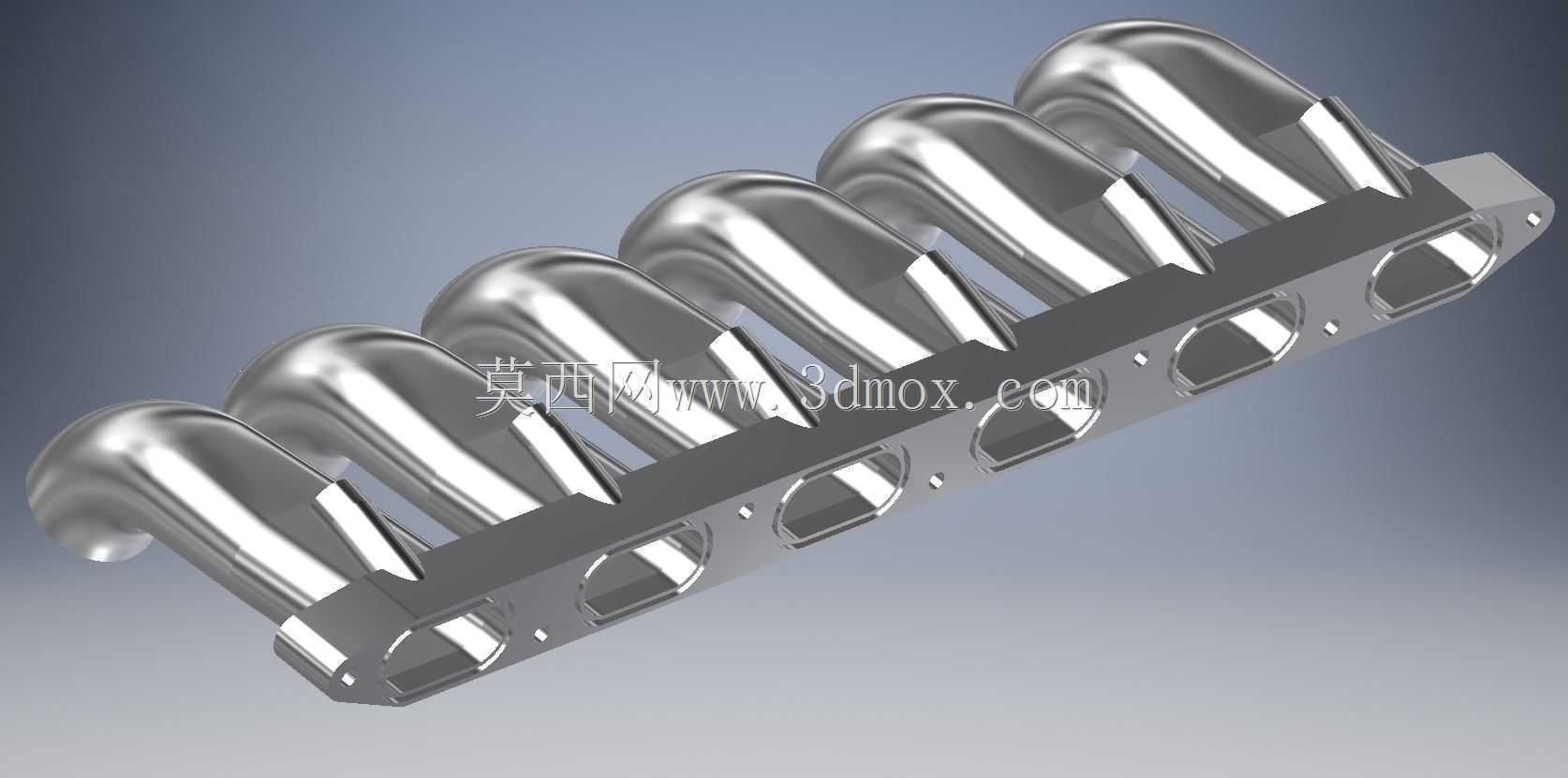

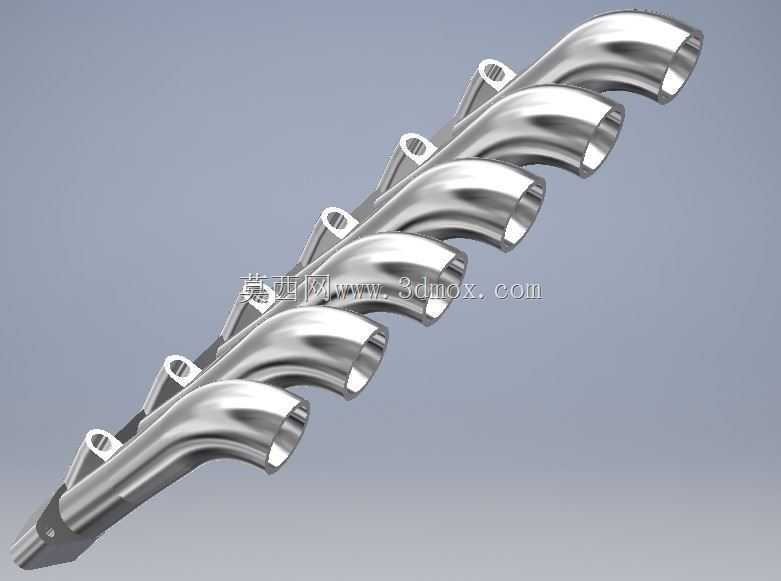

　　该结构属于汽车发动机进气系统的核心连接构件，主要承担进气歧管与气缸盖进气侧的密封衔接、气流分配导向功能，是直列六缸机型进气通路的关键受力与密封部件。从实际装车场景来看，这类法兰直接贴合在气缸盖进气端面，背部对接六支独立进气歧管支管，上方预留的安装凸台用于固定喷油器导轨、进气温度压力传感器等附属元件，侧面的支耳结构用于衔接曲轴箱通风管路、真空助力取气通路，是进气系统集成安装的基准载体。

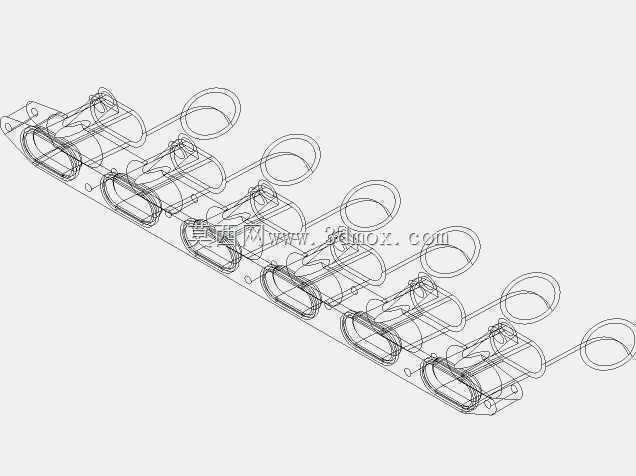

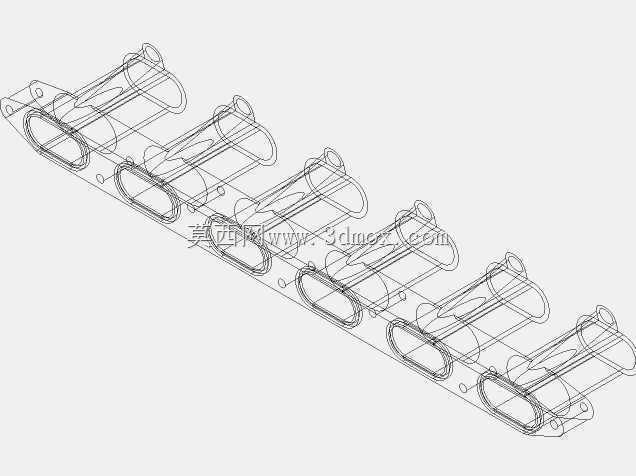

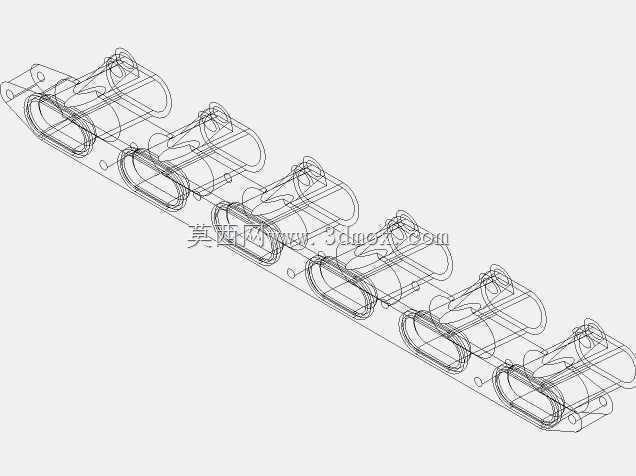

　　设计过程中首先要匹配气缸盖进气道的端口位置，六个弧形气道的中心距完全对应缸盖各缸进气门的布置间距，气道内壁采用渐变圆弧过渡，从法兰端面的圆形接口逐步过渡到歧管侧的椭圆截面，尽可能降低进气过程中的壁面阻力，避免气流在拐角处产生紊流影响充气效率。法兰本体的密封面平面度要求控制在0.05mm以内，表面加工粗糙度达到Ra1.6，装配时配合金属复合密封垫，能够承受进气歧管内的正负压力波动，不会出现漏气问题导致的空燃比失准。

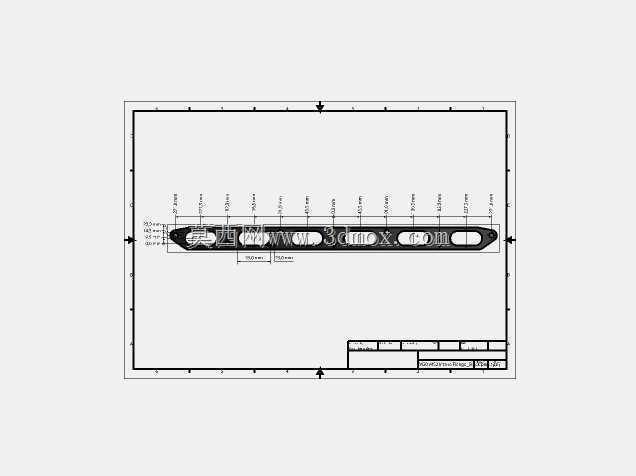

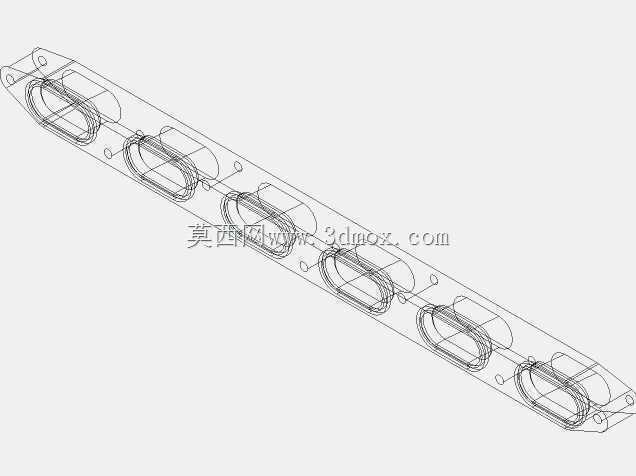

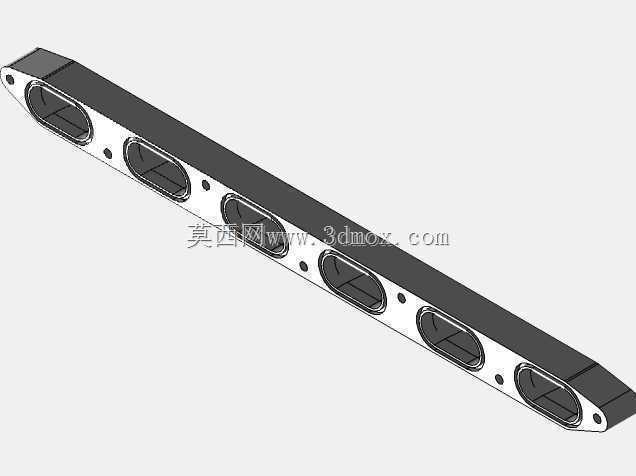

　　安装边界方面，法兰整体沿进气歧管走向呈长条形布局，六个气道沿长度方向等距排布，相邻气道中心距与对应机型的缸心距完全匹配，法兰厚度根据螺栓预紧力的受力要求设计，既保证螺栓压紧时不会出现本体变形，又避免过度增厚增加整机重量。法兰上的螺栓孔位置围绕每个气道对称布置，螺栓拧紧力矩按照缸盖铝合金材质的受力限值设定，确保密封压力均匀分布在整个密封面，不会出现局部压应力过大导致的缸盖端面损伤，或是压应力不足导致的密封失效。

　　从功能特性来看，该法兰集成了多组附属安装位，不需要额外在进气歧管上焊接支架，减少了整机的零件数量与装配工序，同时法兰本体采用铸铝材质成型，重量轻且导热性适中，能够避免进气过程中管壁温度过高导致的进气密度下降，兼顾了结构强度与热管理需求。气道的走向设计充分考虑了各缸进气的均匀性，每一段气道的弯曲半径、截面变化率都经过气流仿真验证，确保六个气缸的进气量偏差控制在2%以内，避免各缸做功不均匀导致的发动机运转抖动、动力输出不平顺问题。

　　在实际维修与改装场景中，这类法兰是进气系统升级的核心匹配部件，更换大流量进气歧管时必须保证法兰接口与缸盖端面完全匹配，螺栓孔位置、气道端口的对齐度直接影响改装后的动力输出表现，如果存在错位会直接导致进气阻力上升，甚至出现密封不严的故障。建模过程中需要重点关注气道曲面的连续性，不能出现逆向建模时的曲面折痕，否则会直接改变气流的走向，与实际零部件的气流特性产生偏差，影响后续的仿真分析准确性。同时法兰上的所有安装凸台的位置精度需要控制在±0.1mm以内，保证传感器、喷油轨等附件能够顺利装配，不会出现安装干涉问题。
