六辐条轮毂装饰罩结构设计方案

　　该部件为乘用车钢制轮辋配套的装饰外罩，主要应用于经济型家用轿车、入门级新能源代步车的非铝合金轮辋配置车型，安装在车轮外侧轮辋端面，核心作用是覆盖钢制轮辋的冲压焊接裸露结构，优化车轮外观整体性，同时在车辆低速行驶过程中可阻挡部分路面飞溅的泥水、碎石直接冲击轮辋表面与轮胎气门嘴，降低轮辋锈蚀概率，减少气门嘴被异物磕碰损坏的风险。

　　设计阶段首先匹配对应轮辋的安装边界，整体为环形薄壁结构，外轮廓直径适配14寸钢制轮辋的端面尺寸，内环直径避开轮辋中心轴头的凸起区域，避免安装后与轴头盖、轮毂轴承端盖产生运动干涉；周向均匀分布的六个卡接安装位，对应轮辋轮辐的通风孔位置，每个安装位设置带导向斜面的弹性卡扣，卡扣的卡接深度与轮辋通风孔的边缘厚度匹配，安装时只需对准位置均匀施加轴向压力即可完成卡合，拆卸时可通过卡扣预留的撬口用专用工具撬动，无需额外紧固件，拆装效率可满足整车厂总装线的节拍要求，也方便售后维修轮胎时快速拆装。

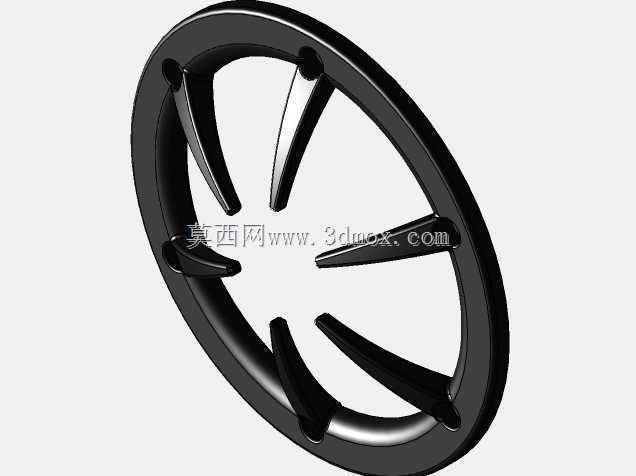

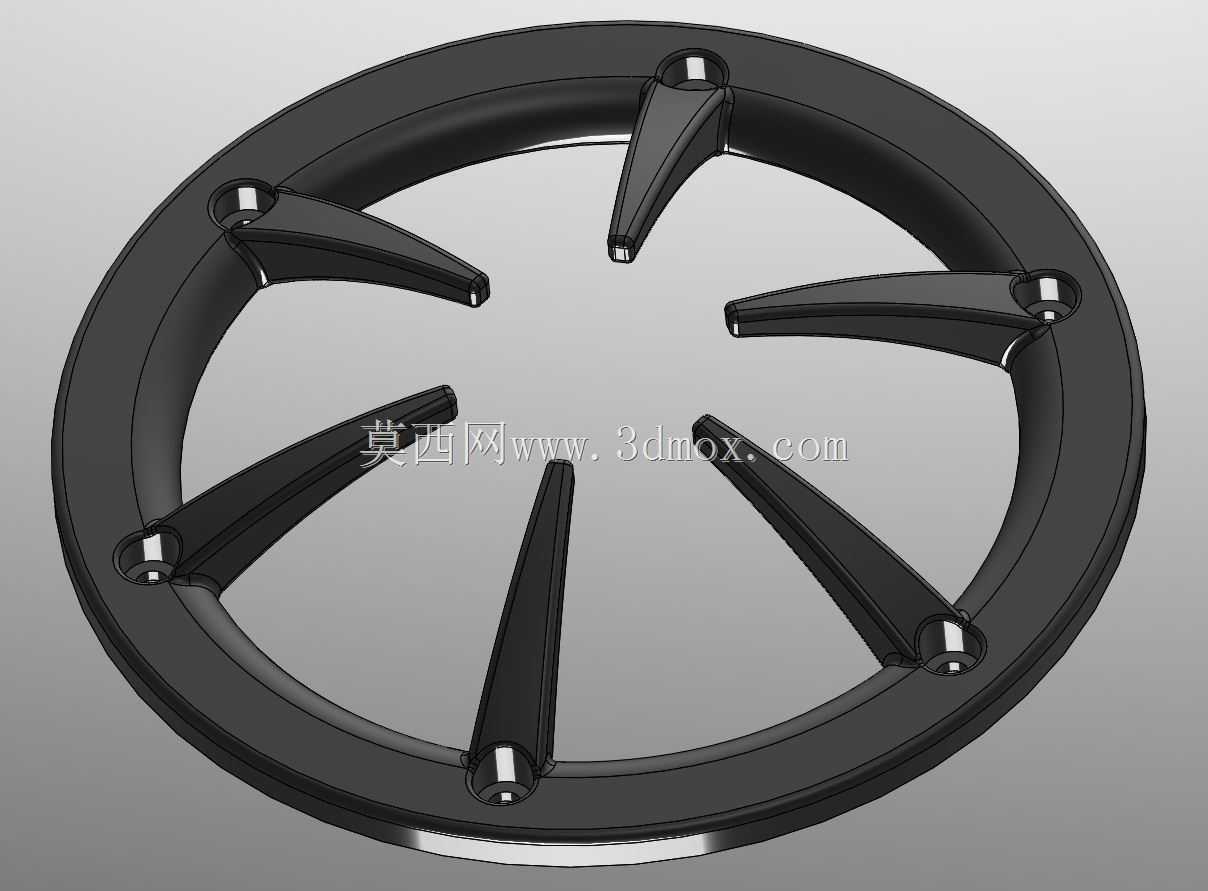

　　外观采用六辐条刀锋式造型，辐条从外环向内环延伸时做收窄处理，辐条表面设置微凸的棱线，既可以提升薄壁部件的结构刚性，减少注塑成型后的翘曲变形量，也能在车辆行驶时引导气流顺着辐条间隙流向制动盘区域，带走部分制动产生的热量，避免装饰罩完全封闭轮辋导致制动散热效率下降；辐条之间的镂空区域面积经过核算，保证足够通风量的同时，不会露出过多钢制轮辋的结构，兼顾装饰性与实用性。

　　材质选用耐候改性PP材料，可适应-40℃到85℃的工作环境温度，耐受路面融雪剂、雨水、紫外线的长期侵蚀，正常使用工况下不易出现脆裂、褪色问题；部件边缘做圆角过渡处理，无尖锐毛刺，避免安装维护过程中划伤操作人员，也降低车辆行驶中剐蹭行人时的伤害风险。

　　结构设计时做了动平衡校核，六个辐条的重量差控制在0.5g以内，周向质量分布均匀，安装后不会额外增加车轮的动平衡校正量，避免高速行驶时出现车轮抖动问题；卡扣的卡接力经过反复验证，既保证日常行驶中不会因为颠簸、离心力出现脱落，也能在车轮受到较大侧向冲击时优先脱落，避免装饰罩碎裂后飞溅影响周边行驶车辆。

　　该装饰罩的安装面与轮辋端面预留0.8mm的间隙，避免车辆行驶过程中轮辋的振动直接传递到装饰罩产生异响，间隙处可根据配置需求加装薄型EVA缓冲垫，进一步提升NVH表现；外环边缘设置一圈贴合唇边，安装后唇边与轮辋外沿紧密贴合，减少泥水从装饰罩与轮辋的缝隙进入内部，降低轮辋表面的积泥锈蚀概率。
