工程机械装载作业臂结构三维设计

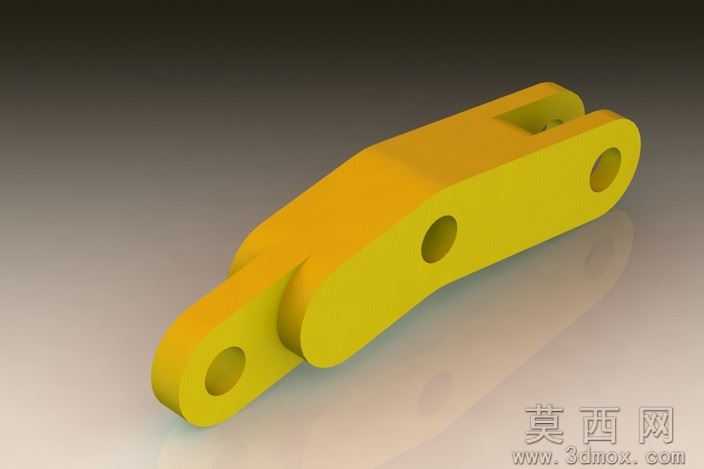

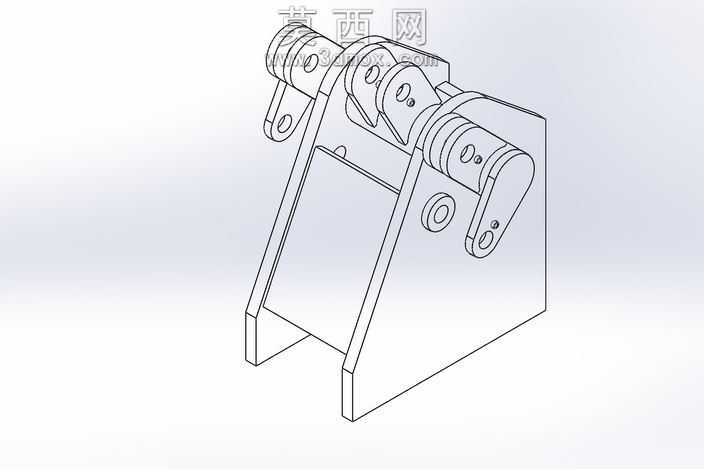

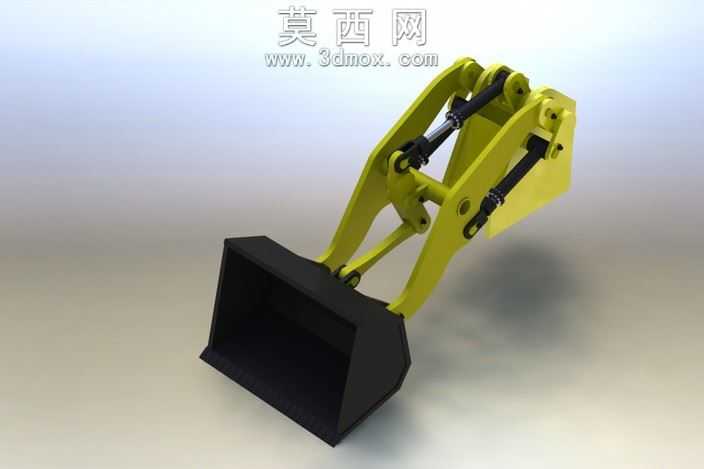

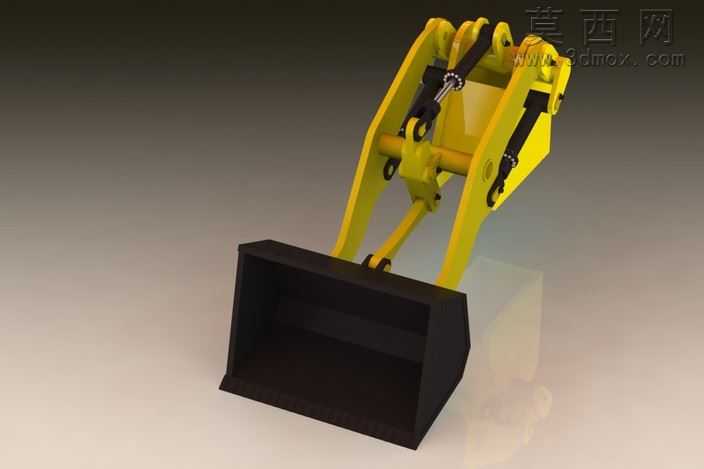

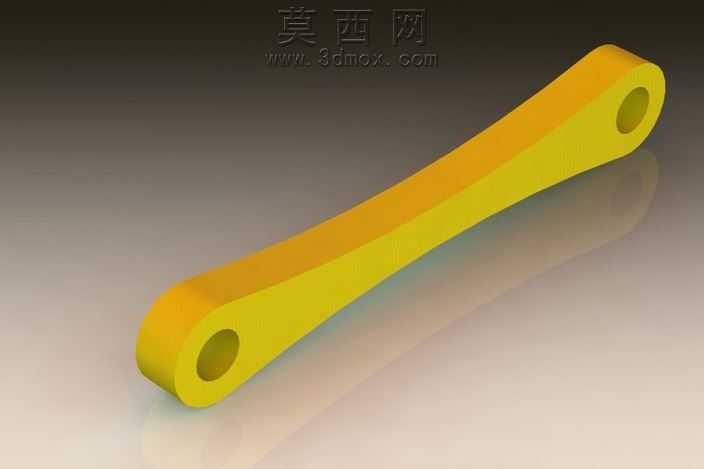

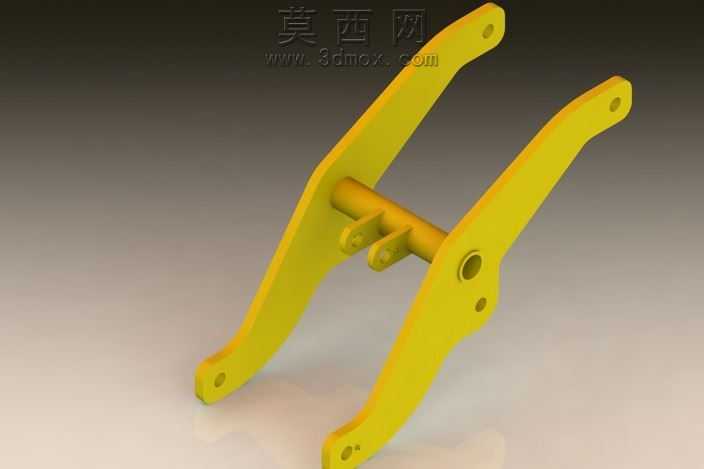

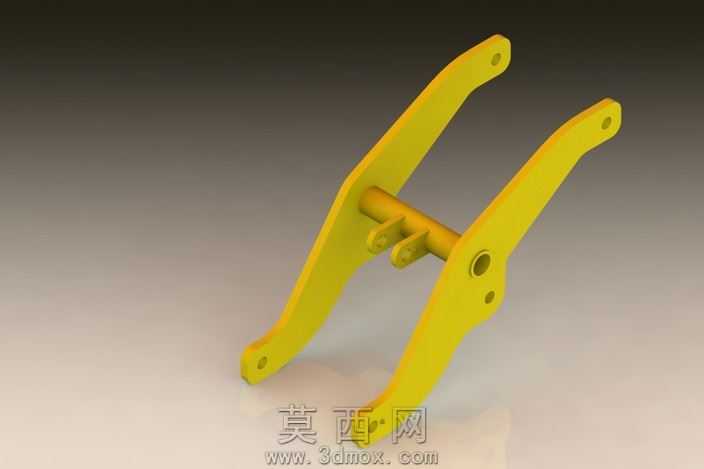

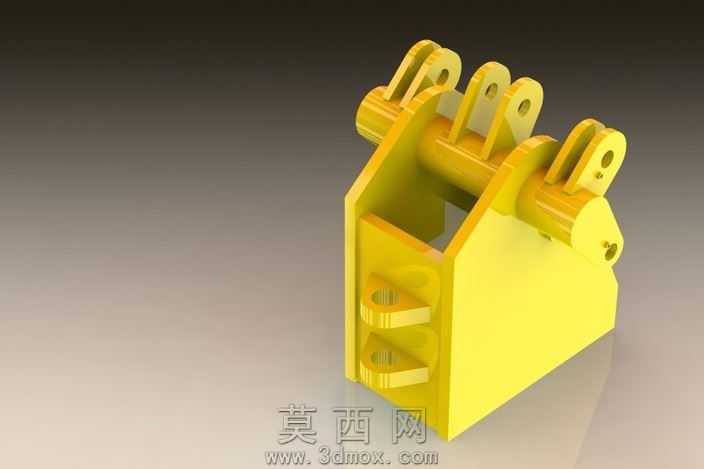

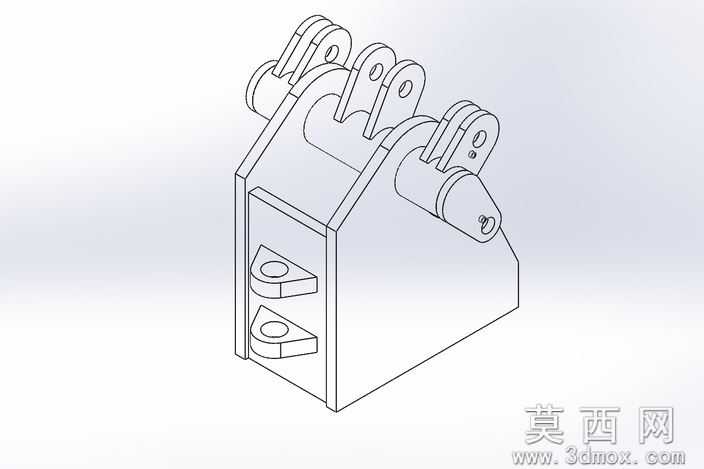

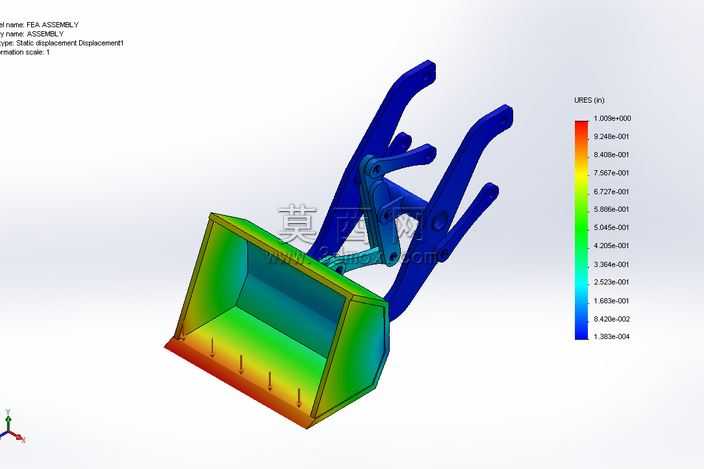

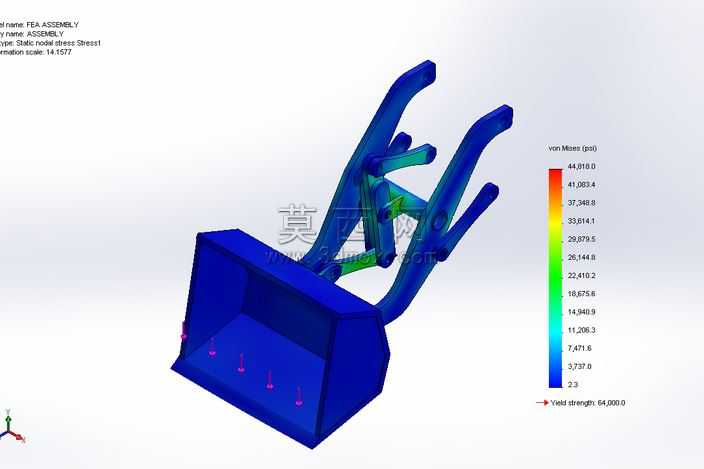

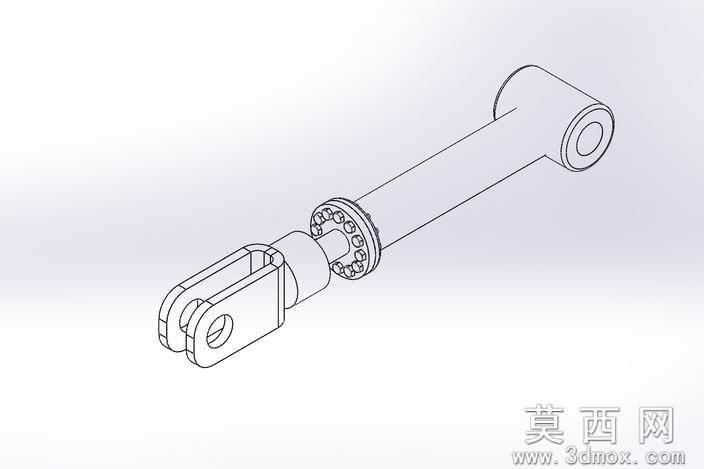

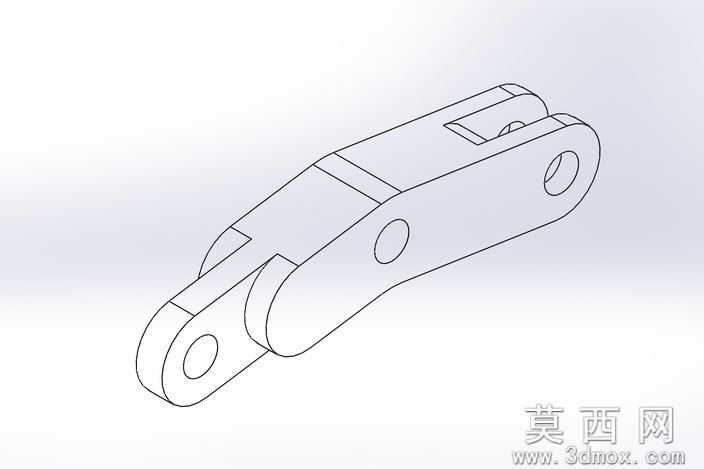

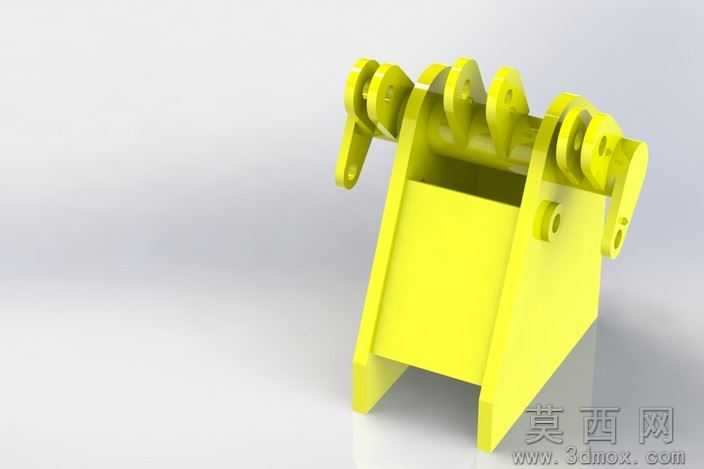

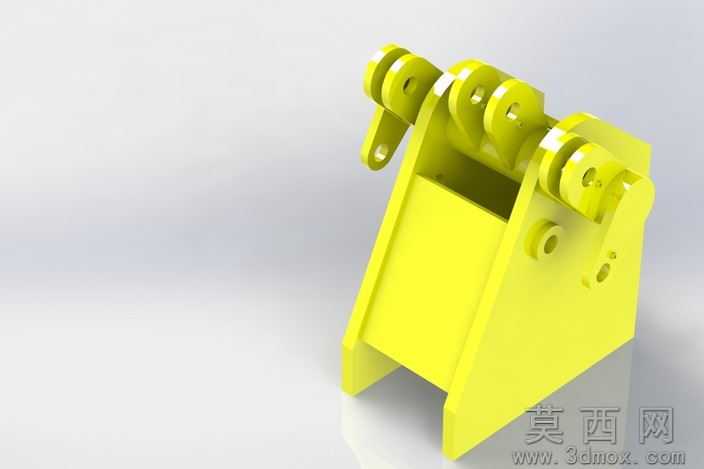

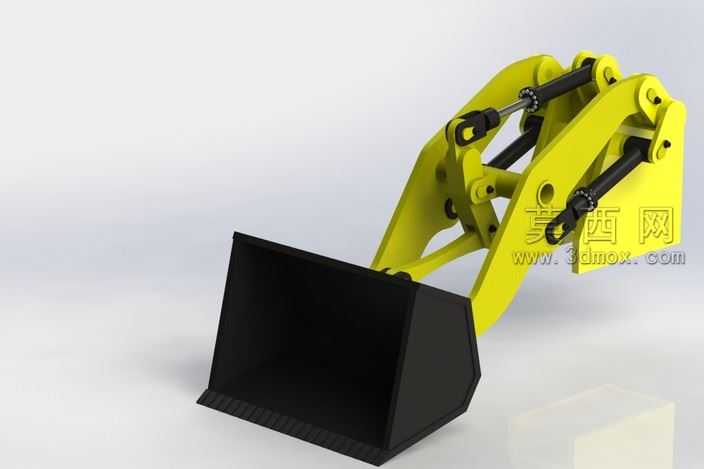

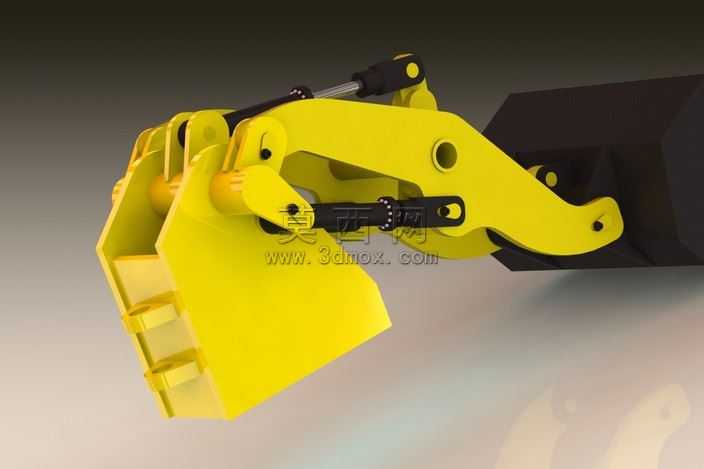

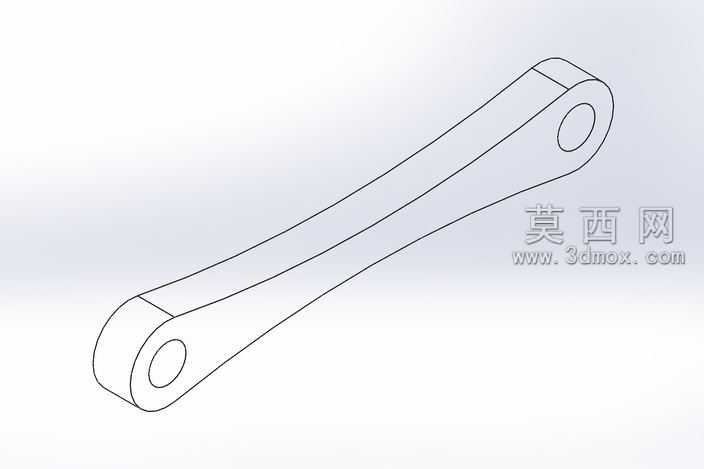

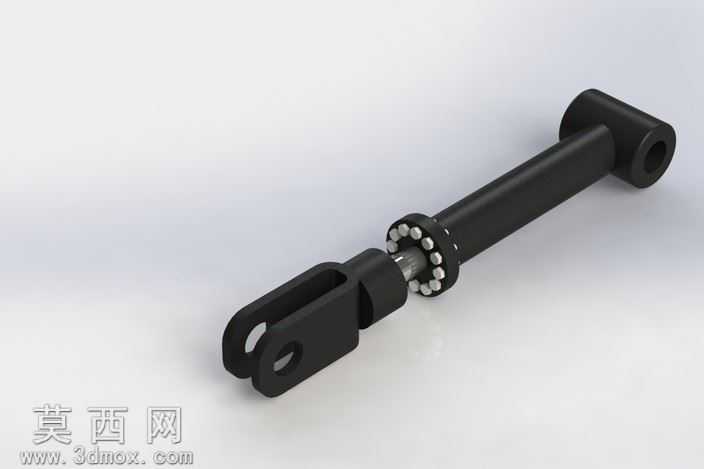

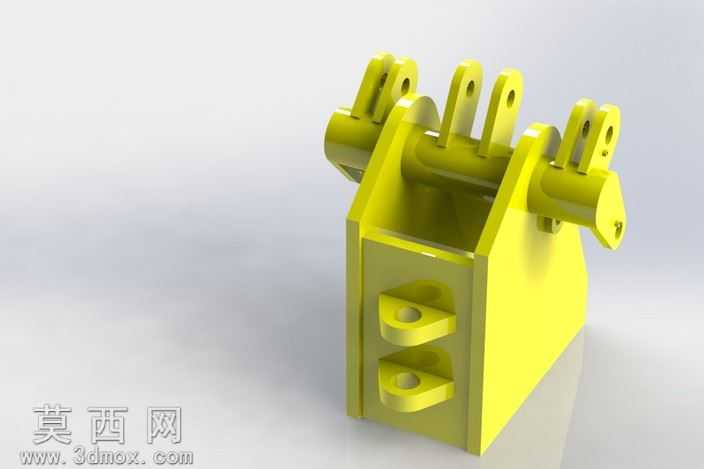

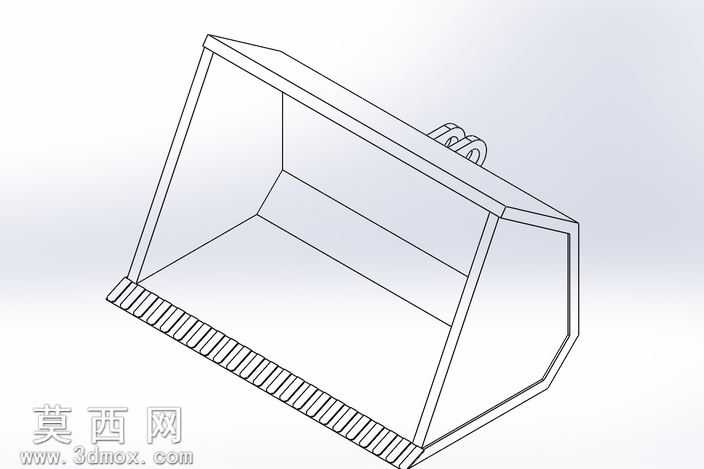

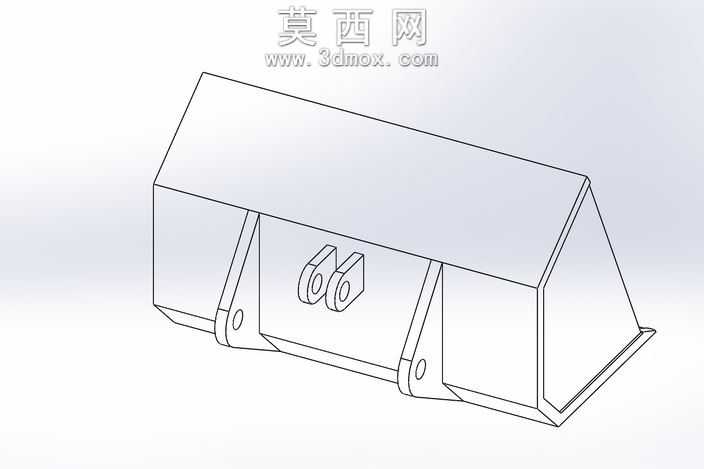

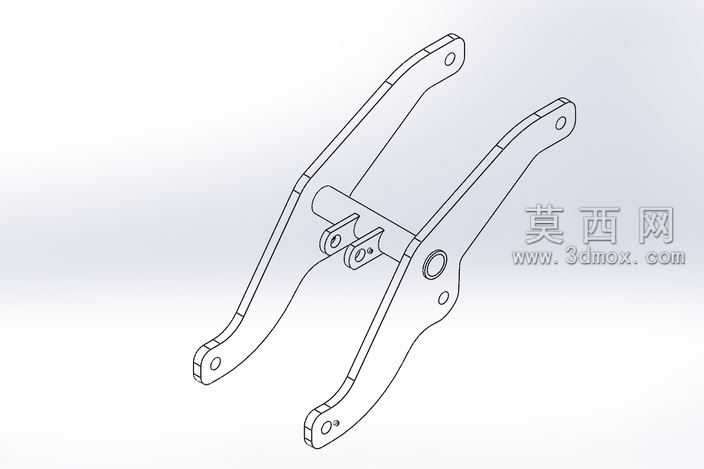

本作品为工程机械装载作业臂的三维结构设计，建模阶段采用主流三维机械设计软件完成全参数化构建，首先依据装载作业的工况载荷需求，确定臂体的铰接点位布局与各段臂长比例，对动臂、摇臂、连杆等核心受力构件进行实体建模，严格还原各铰接处的销轴配合结构、液压油缸的安装支座定位尺寸，保证各运动部件的干涉检查全部通过，作业范围内的动作行程符合设计预期。材质渲染阶段，对臂体结构件赋予工程常用的黄色工程机械涂装金属材质，调整材质的粗糙度、金属度参数模拟真实漆面的哑光质感，对铲斗部分赋予高强度耐磨钢材质，还原铲斗刃口的淬火硬化层视觉效果，对液压油缸的缸筒、活塞杆分别赋予镀铬金属与缸筒黑漆材质，铰接销轴处做金属防锈处理的材质表现，整体渲染采用柔和的工业产品展示布光，通过多角度光源投射凸显结构的层次与部件间的装配关系。结构设计层面，采用Z型反转连杆机构匹配液压驱动方案，前期通过DFMEA设计失效模式分析，对臂体的受力薄弱点进行结构加强，在铰接支座处设置加强筋提升载荷承载能力，同时兼顾可制造性设计，所有臂体构件均采用常规板材焊接成型工艺，避免复杂异形曲面加工，降低生产制造的难度与成本，液压管路的布局沿臂体内侧走线，设置管卡固定点位，避免作业过程中管路与结构件发生剐蹭磨损。设计思路围绕前期验证与测试需求展开，重点验证装载臂在铲装、举升、卸料全作业流程中的运动轨迹合理性，确保各动作阶段无死点、无干涉，同时校核各铰接点的受力分布，为后续的结构优化与物理样机试制提供精准的三维数模依据，整体模型装配关系完整，结构细节还原度高，可直接用于工程演示、结构分析与教学参考。
