手动五行播种机农业作业机械结构设计

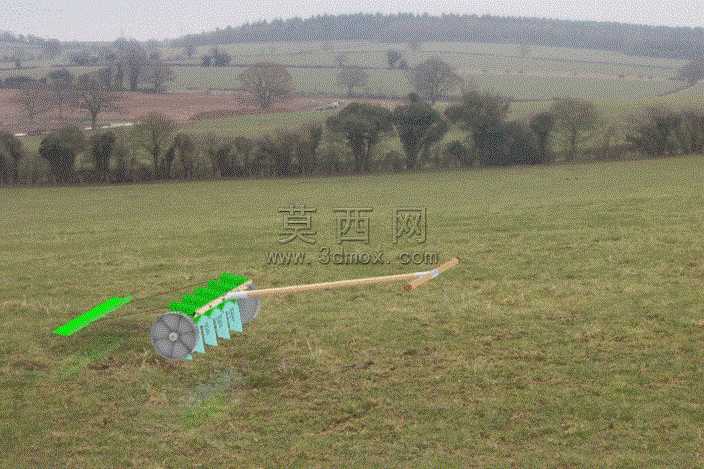

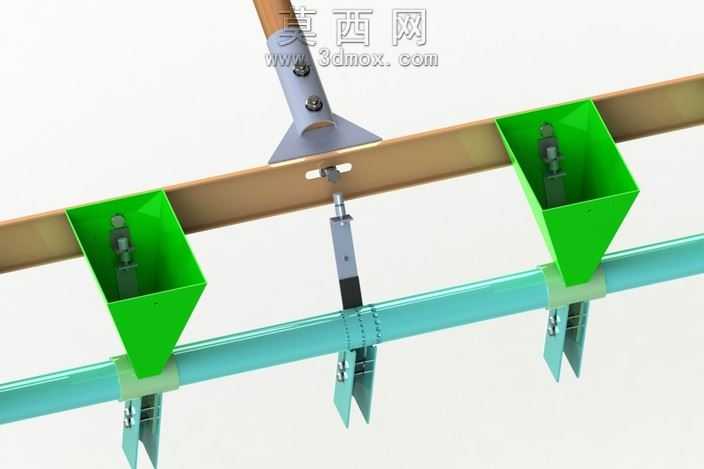

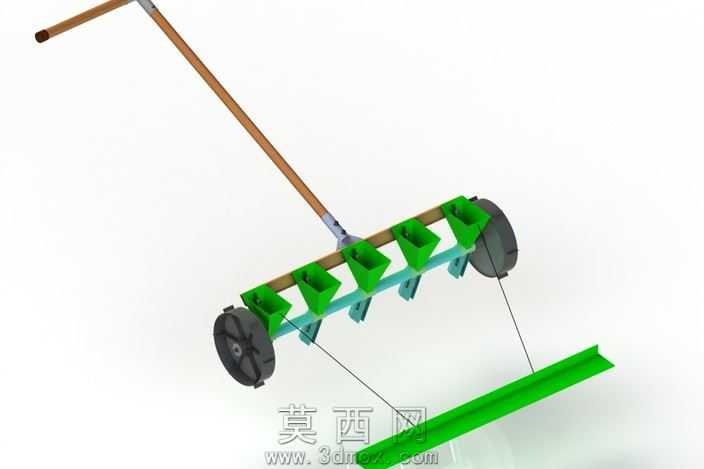

本作品为手动五行式播种机三维结构设计，采用SolidWorks完成全参数化建模与装配校验，整体结构围绕小型农田手动播种作业需求展开设计，兼顾操作便捷性与播种精度。建模阶段首先完成核心承载构件的参数绘制：横向排布的浅青色主横梁作为整机安装基准，采用空心圆管结构降低整机自重，上方平行设置棕褐色扶手横梁，用于操作人员推行施力，两根横梁通过带锁紧结构的金属固定座连接，固定座内置可调螺栓，可根据作业需求调整扶手高度与横梁间距，适配不同身高操作人员的使用习惯。排种执行单元为整机核心功能模块，共设置五组完全相同的排种组件沿主横梁等距排布，实现五行同步播种，大幅提升手动作业效率。每组排种组件上部为亮绿色漏斗式种箱，采用上宽下窄的锥斗结构，内壁做光滑过渡处理，避免种子卡滞残留，种箱下部连接定量排种阀体，内置可调节开度的挡种结构，可根据不同作物种子的粒径大小调整下种量，适配小麦、玉米、豆类等多种旱作作物的播种需求。排种阀体下方连接开沟覆土构件，采用两片式尖角开沟铲结构，随整机推行过程中可自动破开表层土壤形成播种沟，种子经排种通道落入沟内后，开沟铲后侧的导流翼片可带动土壤回流覆盖种沟，一次性完成开沟、播种、覆土三道作业工序。渲染阶段针对不同构件赋予差异化材质：金属结构件采用哑光喷塑金属材质，还原农用机具的耐磨防锈表面处理效果，种箱采用亮绿色工程塑料材质，突出功能部件的视觉辨识度，扶手横梁采用原木纹理材质，还原手动农具的握持触感，整体渲染采用柔和均匀的自然光效，清晰展现各部件的装配关系与结构细节。设计过程中重点优化了手动操作的受力结构，将整机重心设置在主横梁中心位置，推行过程中无需额外施加向下的压力，仅需水平向前施力即可完成作业，大幅降低操作人员的劳动强度，同时所有连接部位均采用快拆式螺栓结构，便于后期维护更换易损部件，整体结构紧凑合理，无冗余设计，完全适配小面积地块、丘陵山地等大型播种机械无法进入的作业场景，具备较强的实用价值。
