大模数传动直齿轮结构设计

　　在常规工业传动场景中，这类大直径盘式直齿轮多应用于中低速重载的动力传递环节，常见于建材输送线的主传动辊组、小型冶金设备的给料机构、农用机械的动力分路单元，部分老式机床的主轴箱进给传动端也会采用同结构的齿轮件，核心作用是在两根平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，对支撑轴承的轴向载荷要求更低，安装调试时不需要额外调整轴承的轴向游隙来抵消齿轮啮合产生的轴向力，适配结构更简单的支撑座设计。

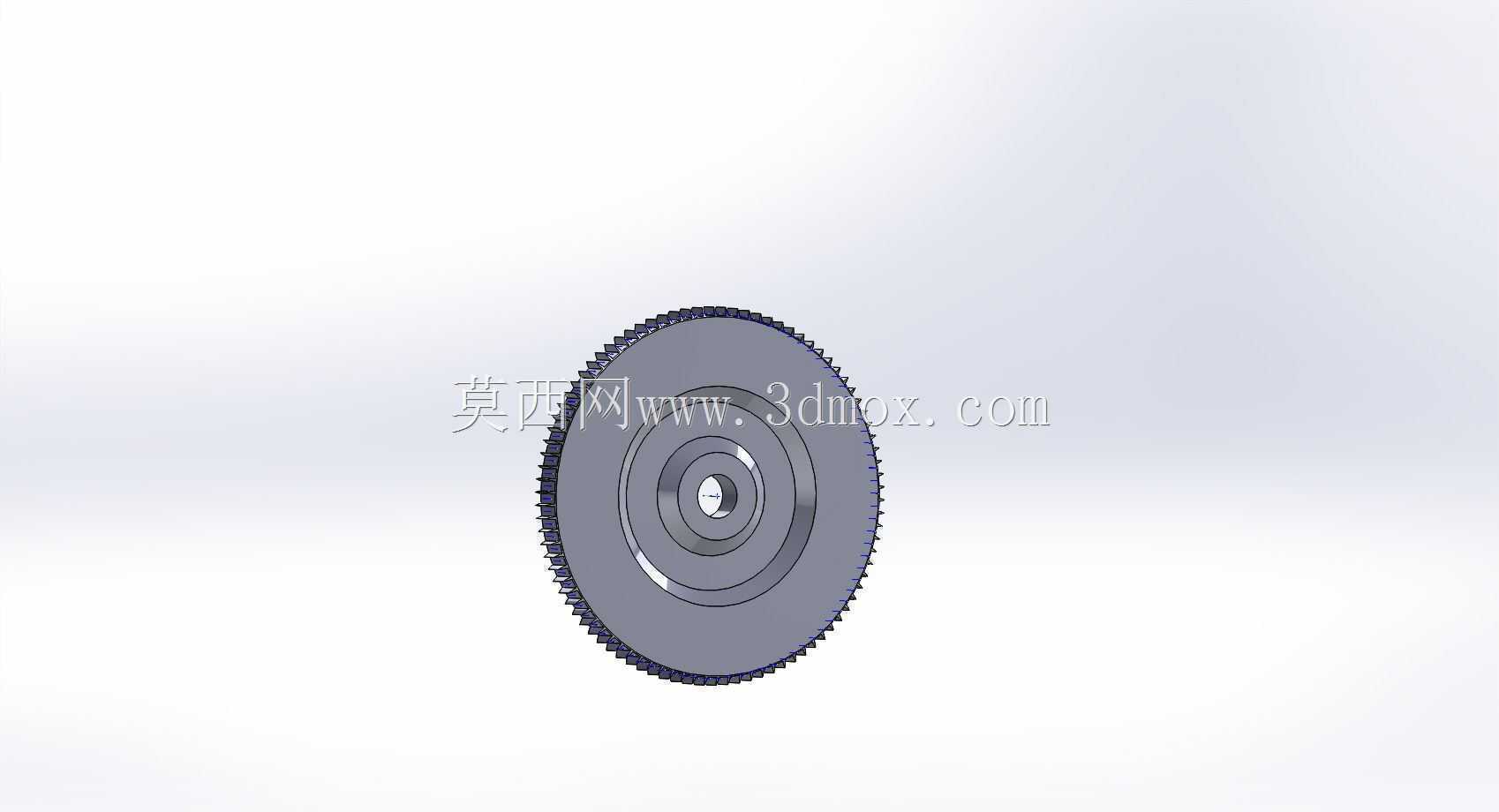

　　从结构设计逻辑来看，这类齿轮采用辐板式盘状结构而非整体实心结构，核心是在保证轮齿抗弯强度、辐板抗扭刚度的前提下尽可能降低零件自重，减少转动惯量对传动启停阶段的冲击影响。轮缘部分的厚度根据模数大小做了匹配设计，保证轮齿根部到辐板过渡位置有足够的材料厚度，避免啮合载荷作用下轮缘出现变形导致齿面接触偏载；中心的阶梯孔结构是为了匹配不同直径的传动轴安装，孔内的台阶面可以作为轴上定位的贴合面，装配时不需要额外加装轴套来限制齿轮的轴向位置，减少装配环节的零件数量。中心孔周边的环形凸台是为了增加轮毂部分的轴向长度，提升齿轮与传动轴的配合接触面积，避免传递大扭矩时配合面出现压溃或者键槽受力变形的问题，轮毂端面的倒角设计方便装配时快速对准轴端，也能去除加工毛刺避免装配时刮伤轴的配合表面。

　　实际选型应用时，需要重点关注几个安装边界尺寸：首先是齿轮的齿顶圆直径，要确认安装位置的周边防护壳体内腔有足够的回转间隙，避免齿轮转动时和壳体加强筋、周边管线产生刮碰；其次是中心安装孔的直径与键槽尺寸，必须和传动轴的轴径、轴上键的规格完全匹配，过松的配合会导致传动时产生冲击载荷，加速键槽和齿面的磨损，过紧则会导致装配难度提升，拆卸维护时容易拉伤配合表面；第三是齿轮的总厚度，要匹配轴上两个定位挡圈或者轴承之间的安装距离，保证齿轮装配后没有轴向窜动的空间，避免啮合时齿面接触宽度不足导致局部应力过大。

　　这类直齿轮的啮合侧隙设计需要结合应用场景的工作温度调整，如果是在高温环境下工作的传动场景，侧隙要适当放大，避免材料热胀导致轮齿卡滞；如果是正反转频繁切换的传动场景，侧隙要控制在较小范围，减少换向时的空程误差。齿面的加工精度根据传动转速选择，中低速重载场景下采用常规滚齿加工即可满足使用要求，不需要额外做磨齿精加工，能有效控制零件的加工成本。装配时要保证两根平行轴的平行度公差在允许范围内，否则会出现齿面一端接触的偏载问题，轻则导致齿面不均匀磨损、传动噪音增大，重则会出现轮齿局部过载断齿的故障。日常维护中需要定期在齿面涂抹适配的润滑脂，减少金属直接接触的磨损，同时定期检查齿面的磨损情况，当齿面磨损量超过齿厚的十分之一时就需要及时更换，避免出现断齿卡滞导致整条传动线停机的故障。
