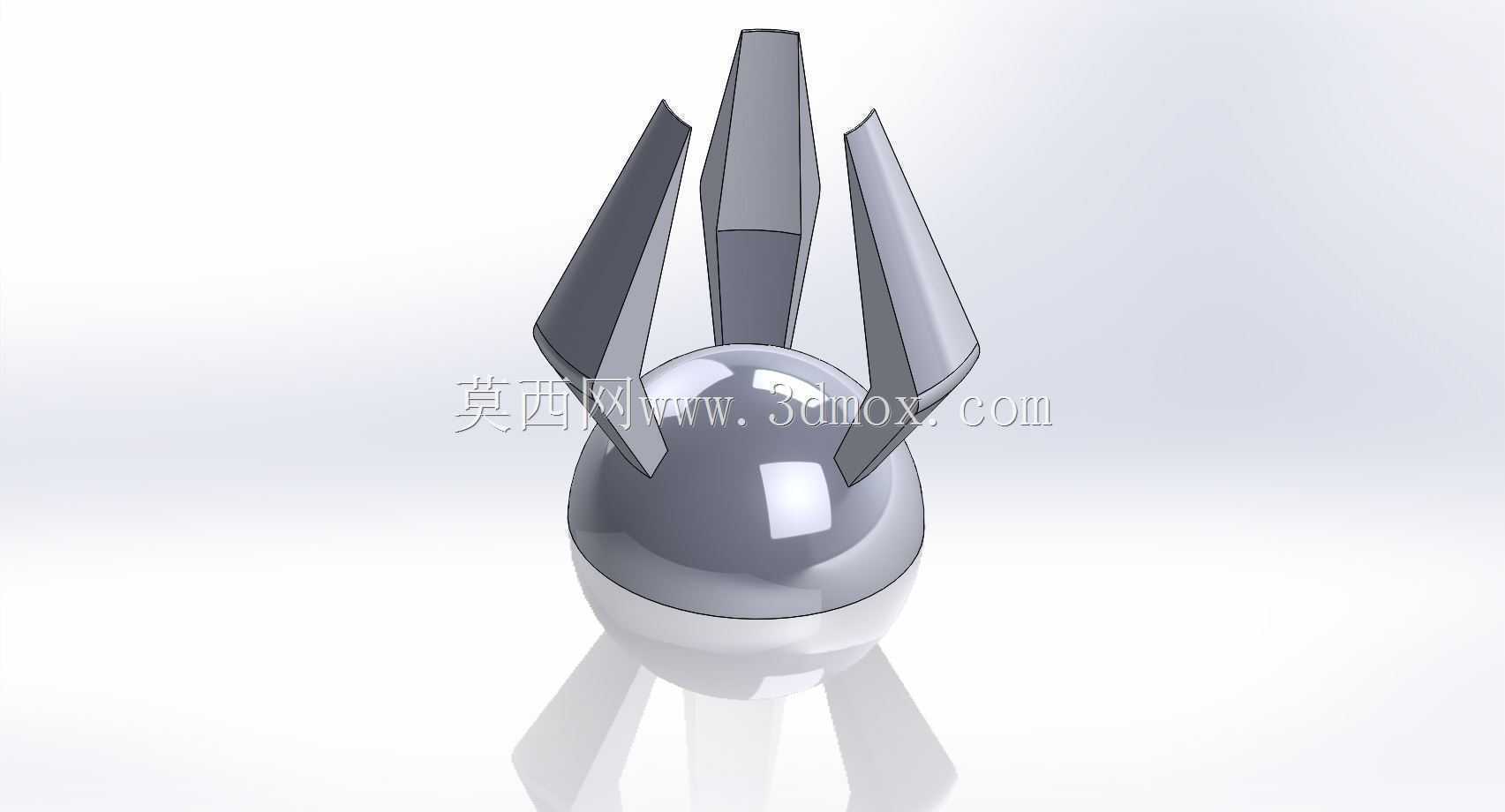

多爪式球形基座机械夹持末端结构

项目分类:工业机器人 发布时间:2022-01-29 ID:529600
  • 多爪式球形基座机械夹持末端结构

  这套夹持末端结构的设计初衷,是适配小型协作机械臂在轻载作业场景下的多品类物件抓取需求,常见于3C电子产线的小件转运、实验室样本分拣、教学演示平台的动作展示这类对夹持动作灵活性有要求的工位,区别于传统平行夹爪只能适配规则外形工件的局限,多爪周向分布的结构可以贴合球形、柱形、不规则异形件的外轮廓,减少夹持过程中对工件表面的压损,也能降低工件滑脱的概率。

  从结构设计逻辑来看,基座采用球形壳体作为承载主体,一方面是为内部的爪件驱动连杆预留足够的排布空间,球形曲面的过渡结构也能避免作业过程中棱角剐蹭周边设备或者操作人员,在协作机器人的安全作业要求下,这类无尖锐棱角的外形设计能有效降低碰撞带来的损伤风险。爪件采用棱面收窄的造型,从根部到指尖逐步做减薄处理,根部做加厚结构保证和驱动连杆连接的结构强度,指尖收窄的设计可以伸入狭小缝隙完成物件的拾取,比如电子元件之间的窄缝、包装盒的开盖卡位这类场景,宽型爪件无法伸入的位置,窄型指尖可以顺利完成动作。

  实际功能层面,这套爪件的开合角度可以根据驱动件的行程做适配调整,周向均匀分布的四个爪件同步动作时,对中精度可以控制在0.2mm以内,能满足大部分轻载分拣场景的定位要求。爪件的接触面没有做额外的齿纹设计,适合夹持表面光洁度要求高的工件,比如注塑成型的透明外壳、抛光后的金属小零件,不会在工件表面留下夹痕,如果需要夹持摩擦力要求更高的物件,也可以在爪件内侧预留的安装槽位粘贴防滑硅胶垫,不需要改动主体结构就能完成适配。

  安装边界上,球形基座的底部预留了标准的机械臂末端法兰接口,适配市面上主流协作机器人的ISO 9409-1-40-4-M6安装规格,不需要额外做转接法兰就能直接安装,整体结构的外接回转直径在收拢状态下为85mm,完全张开状态下最大夹持直径可以达到120mm,整体高度从安装法兰面到爪件指尖的距离为112mm,作业时的活动半径不会超出小型协作臂的末端负载安全范围,整体自重控制在320g以内,适配负载3kg及以上的协作机械臂使用,不会因为末端结构过重导致机械臂的负载余量不足,影响动作精度和运行寿命。

  在结构细节处理上,爪件和基座的连接位置采用了隐藏式销轴设计,销轴两端做沉孔处理,不会突出结构表面,避免作业过程中销轴剐蹭工件或者挂到周边的管线。内部的连杆传动结构采用了等长连杆设计,保证每个爪件的开合角度完全一致,不会出现个别爪件动作滞后导致的夹持偏斜问题,传动间隙控制在0.1mm以内,重复夹持定位的精度偏差不会累积,长时间运行也不需要频繁做间隙调整。基座的球形壳体采用分体式设计,上下壳体通过止口定位配合螺丝锁紧,方便后期拆开维护内部的传动部件,更换磨损的连杆或者销轴时不需要破坏整体结构,维护成本更低。

  应用场景拓展方面,这套结构除了适配工业产线的分拣作业,也可以作为科普教育平台的机器人演示部件,直观展示多自由度夹持结构的动作原理,学生可以通过调整爪件的开合角度、更换不同的指尖配件,完成不同形状物件的抓取实验,理解末端执行器的设计逻辑。在文创展示场景中,这类造型简洁的机械爪结构也可以作为互动装置的动作部件,配合传感器完成指定的互动动作,流畅的曲面造型和规整的爪件线条也能满足展示类场景的外观要求。

  设计过程中也做了对应的动平衡校核,爪件在开合动作过程中,整体结构的重心始终保持在安装法兰的中心轴线上,不会因为爪件的动作导致末端重心偏移,增加机械臂关节的负载,尤其是在机械臂做高速转运动作时,重心稳定的末端结构能减少关节的冲击载荷,提升机械臂的运行稳定性。所有结构件的壁厚都做了均匀化处理,基座壳体的壁厚保持在2.5mm,爪件的主体壁厚保持在3mm,既保证了结构强度,也尽可能控制了整体重量,适合采用3D打印或者小批量注塑的方式加工,加工难度低,不需要复杂的工装夹具就能完成生产。
