户外八角镂空网格休闲凉亭结构设计

　　做园林配套设施结构设计快十二年，经手的户外休憩类构件少说也有两百多套，这次的八角形休闲凉亭结构，是去年给城郊民宿集群做配套时打磨的第三版方案，落地快一年，实际使用反馈比预期稳很多。先从实际安装边界说，这个凉亭的外接圆直径控制在三米二，总高度从预埋基础顶面到宝顶顶端是两米八五，基础做的是八个点位的独立预埋墩，每个墩位尺寸是三百乘三百乘四百毫米，墩位之间的中心距严格按正八边形边长计算，误差控制在五毫米内，避免后期立柱安装出现错位，毕竟户外构件一旦基础偏位，后续顶部攒尖结构的受力就会出现偏心，大风天很容易出问题。

　　设计思路上最开始也考虑过常规的四角亭，但民宿方提出要兼顾半围合的私密感和通透的观景视野，四角亭要么围合太闷要么敞露太多，最后敲定正八边形的平面布局，八个立面里留了两个正对景观面的拱形开口，剩下六个立面做下半段的网格围挡，围挡高度做到一米一，刚好是成年人落座后手肘倚靠的舒适高度，不会因为围挡太低失去倚靠安全感，也不会因为围挡太高挡住坐着时候的视线。网格部分的结构不是单纯做装饰，每根网格条的截面是二十乘二十毫米的方管，交叉节点处做了满焊打磨，网格的净空尺寸控制在八十乘八十毫米，既保证通透感，也能避免孩童攀爬时卡头的风险，符合户外公共设施的安全要求。

　　顶部的攒尖结构是整个设计里算得最细的部分，八根斜梁从顶部的中心宝顶座辐射到八个立柱顶端，斜梁的截面选的是四十乘八十毫米的矩形管，壁厚两毫米，之前算过当地五十年一遇的基本风压是零点四千牛每平方米，加上顶部覆盖层的自重荷载，斜梁的最大挠度控制在跨度的1/250以内，哪怕遇到夏季的强对流天气，顶部也不会出现明显的晃动感。屋面的折板是分八块预制的，每块板的搭接边做了二十毫米的上翻止水边，安装时打耐候密封胶，避免雨水顺着搭接缝渗到亭内，之前第一版方案没做止水边，模拟降雨测试时出现了渗流问题，调整后连续做了四十八小时的淋水试验，亭内没有出现渗漏点。

　　实际应用场景里，这类凉亭不光是民宿庭院能用，小区的公共活动区、郊野公园的休憩节点、商业街区的外摆配套都能适配，立柱底部和预埋墩的连接做的是可拆卸的法兰结构，要是后期需要移位或者更换构件，不用破坏基础就能拆装，比传统的混凝土现浇固定方式灵活很多。之前有个公园的项目用了类似结构，因为园区后期调整步道走向，整个凉亭移位了十二米，拆装只用了两个工人半天的时间，构件没有出现变形损坏。

　　功能特性上，除了基础的遮阳挡雨，围挡的网格结构还能起到一定的导风作用，夏天坐亭子里，自然风穿过网格不会形成直吹的强风，比完全敞开的场地体感更舒适，冬天如果需要临时围合，直接在网格上固定透明耐力板就能变成半封闭的暖亭，不用额外做附加骨架。立柱的顶部和斜梁连接的位置做了隐藏式的排水槽，雨水顺着斜梁流到立柱内腔，再从立柱底部的预留排水孔排到基础周边的碎石层里，不会像传统凉亭那样在檐口形成水帘，下雨天进出亭子不会被檐口的滴水溅到。

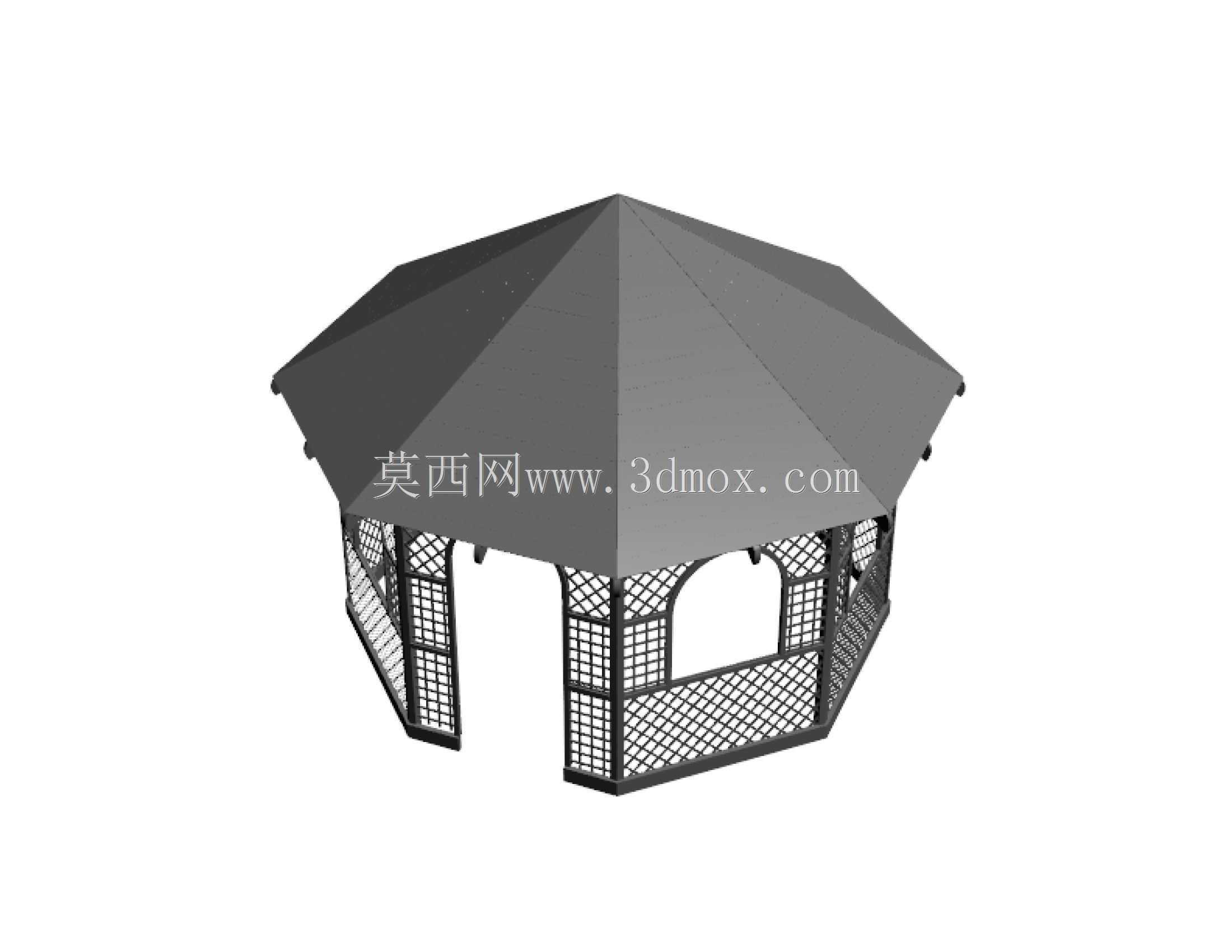

　　建模的时候特意把所有构件的连接节点都做了细节还原，比如斜梁和宝顶座的连接角码、网格和立柱的固定卡槽、法兰盘的螺栓孔位，这些细节要是在建模阶段省略，后期出加工图的时候很容易出现干涉，之前带的新人有次做类似的廊架模型，没画连接角码，结果加工厂按图下料后现场装不上，来回返误工期拖了一周。这个模型里所有的构件尺寸都留了合理的安装公差，比如方管的对接间隙留了两毫米，方便现场安装时调整焊接变形，密封胶的打胶间隙也按施工规范留了三到五毫米，不会出现胶缝太窄开裂或者太宽溢胶影响外观的问题。

　　之前做过同类型的六角亭，对比下来八角亭的空间利用率更高，同样的外接圆直径下，八边形的内部可用面积比六边形多了近12%，摆放四张休闲桌椅加两个边几完全不会拥挤，而且八个立面的朝向能覆盖更多的观景角度，不管是坐在哪个位置，都能找到合适的看景视角，不会出现像四角亭那样只有两个正对方向视野好的问题。还有个容易忽略的细节，凉亭的所有外露金属构件都做了圆角打磨，所有的尖角位置都倒了R3的圆角，避免人员磕碰受伤，毕竟是公共休憩设施，安全细节比外观造型更重要，之前有个项目因为构件尖角没处理，有个小孩跑的时候磕到缝了针，后续所有的户外设施设计我都把尖角倒圆作为强制检查项。
