轮椅悬挂式拐杖收纳挂载支架结构

　　这款挂载支架主要服务于行动障碍人群的日常出行场景，适配手动、电动轮椅的侧方金属框架安装位，解决传统拐杖放置时易滑落、占用乘坐空间、取放不便的实际问题，在社区出行、就医通勤、室内活动等场景下，都能为使用者提供稳定的拐杖收纳方案，避免拐杖倾倒磕碰周边人员或障碍物，也能减少使用者弯腰捡拾物品的动作负担。

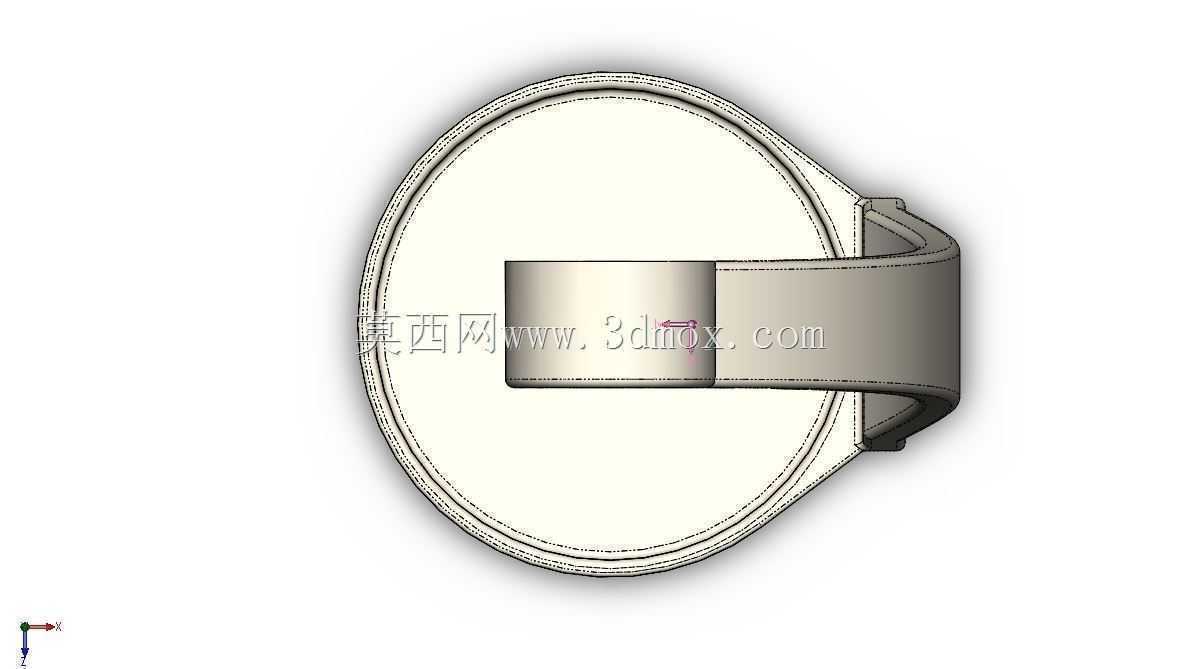

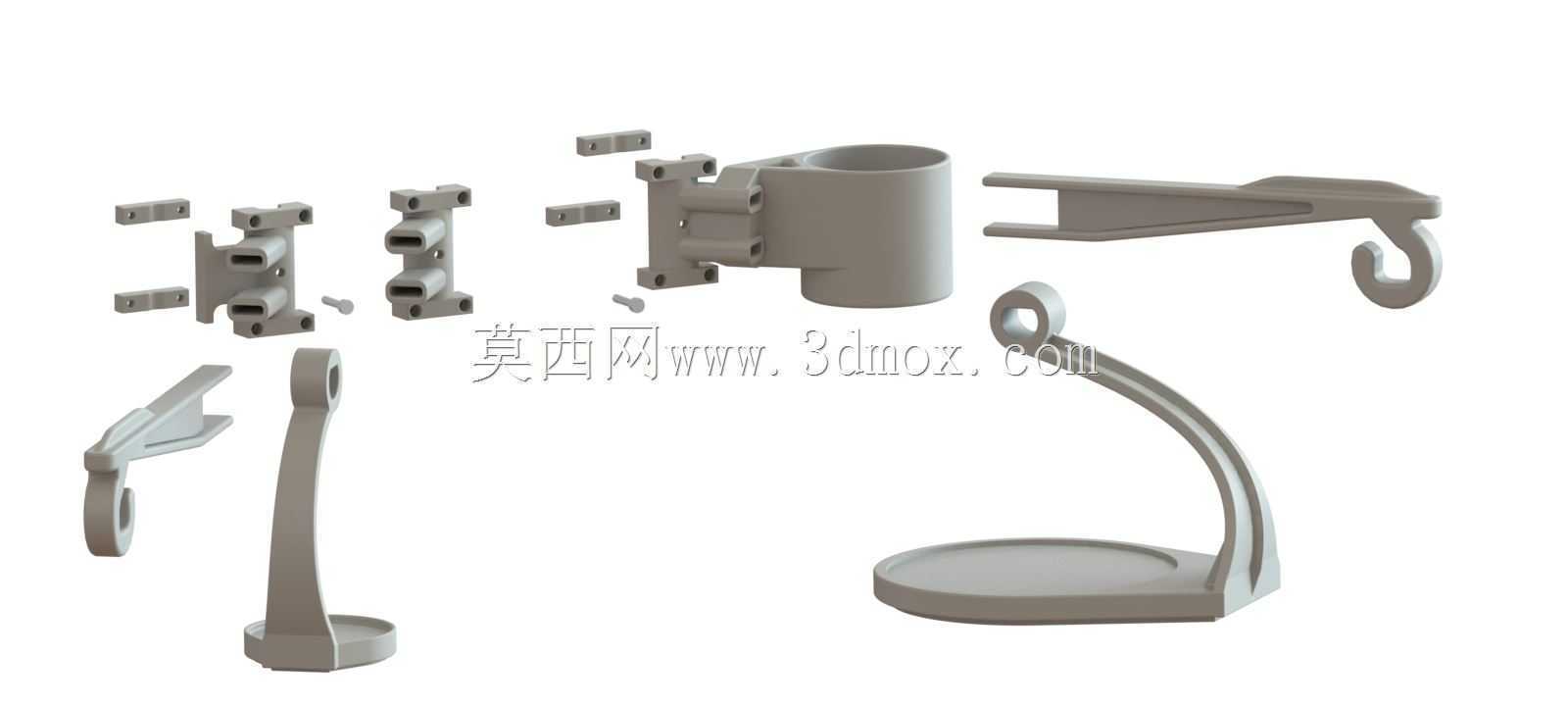

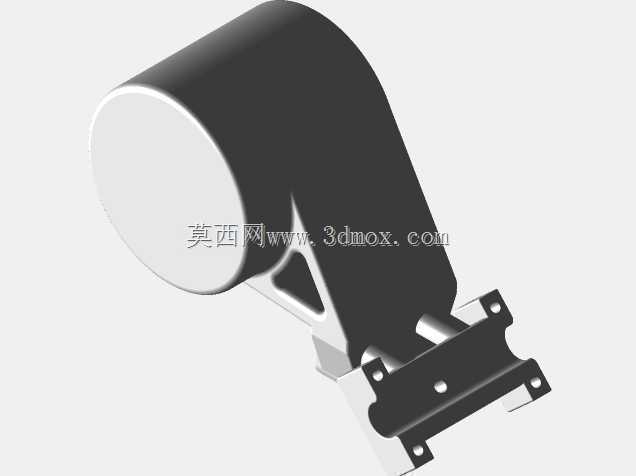

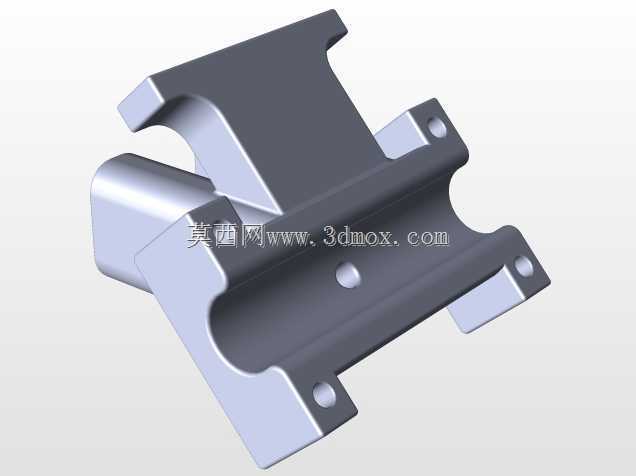

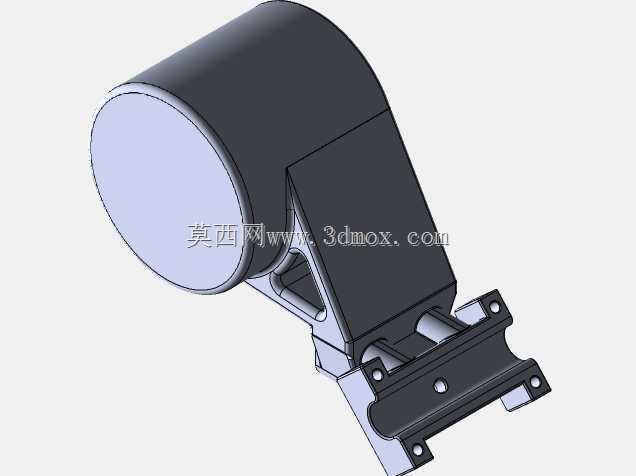

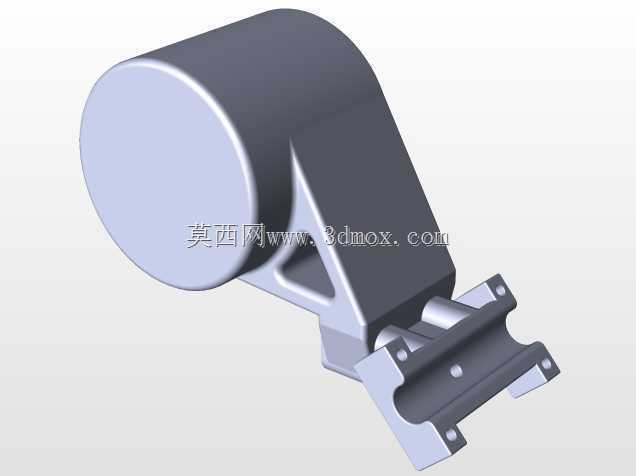

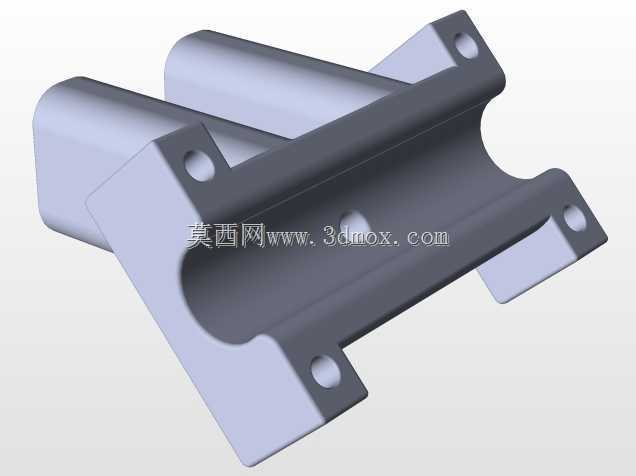

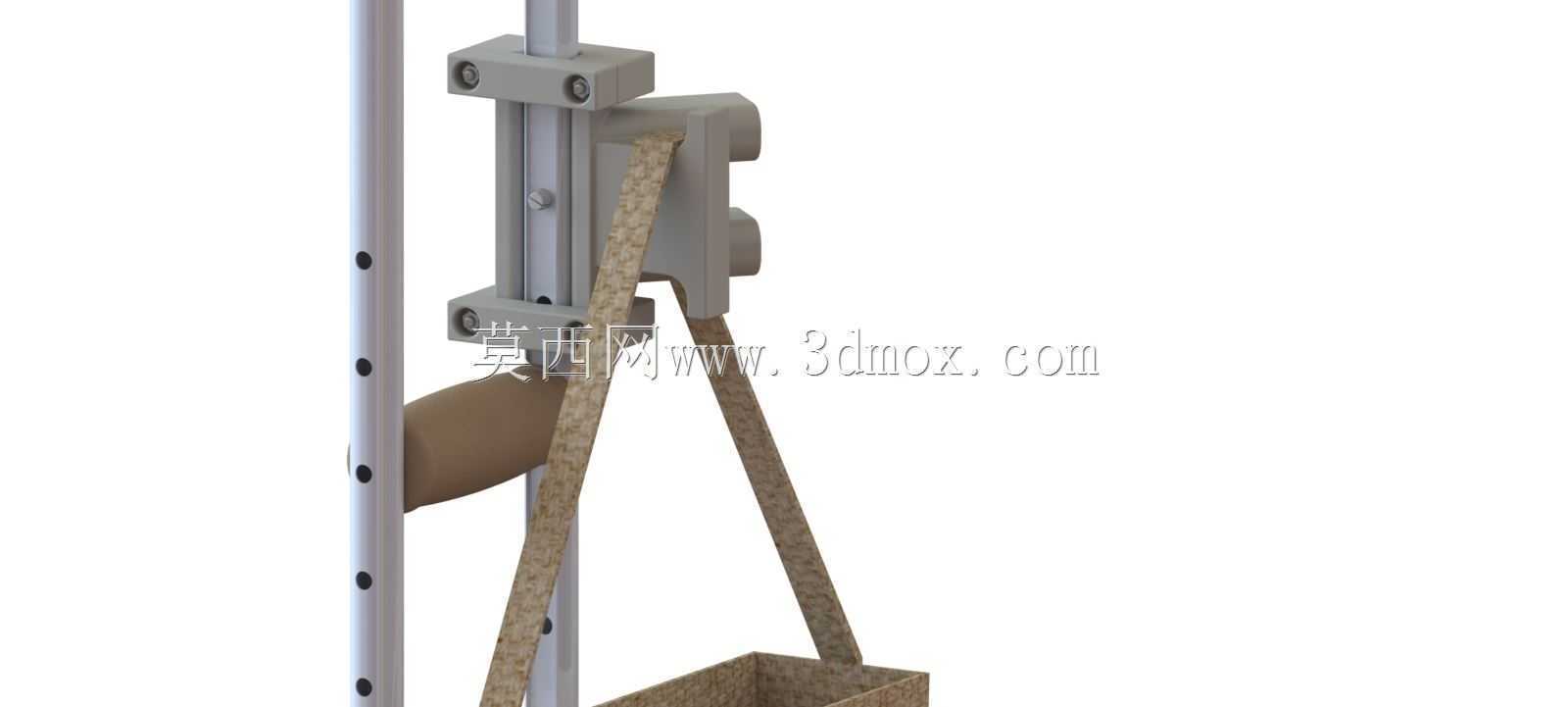

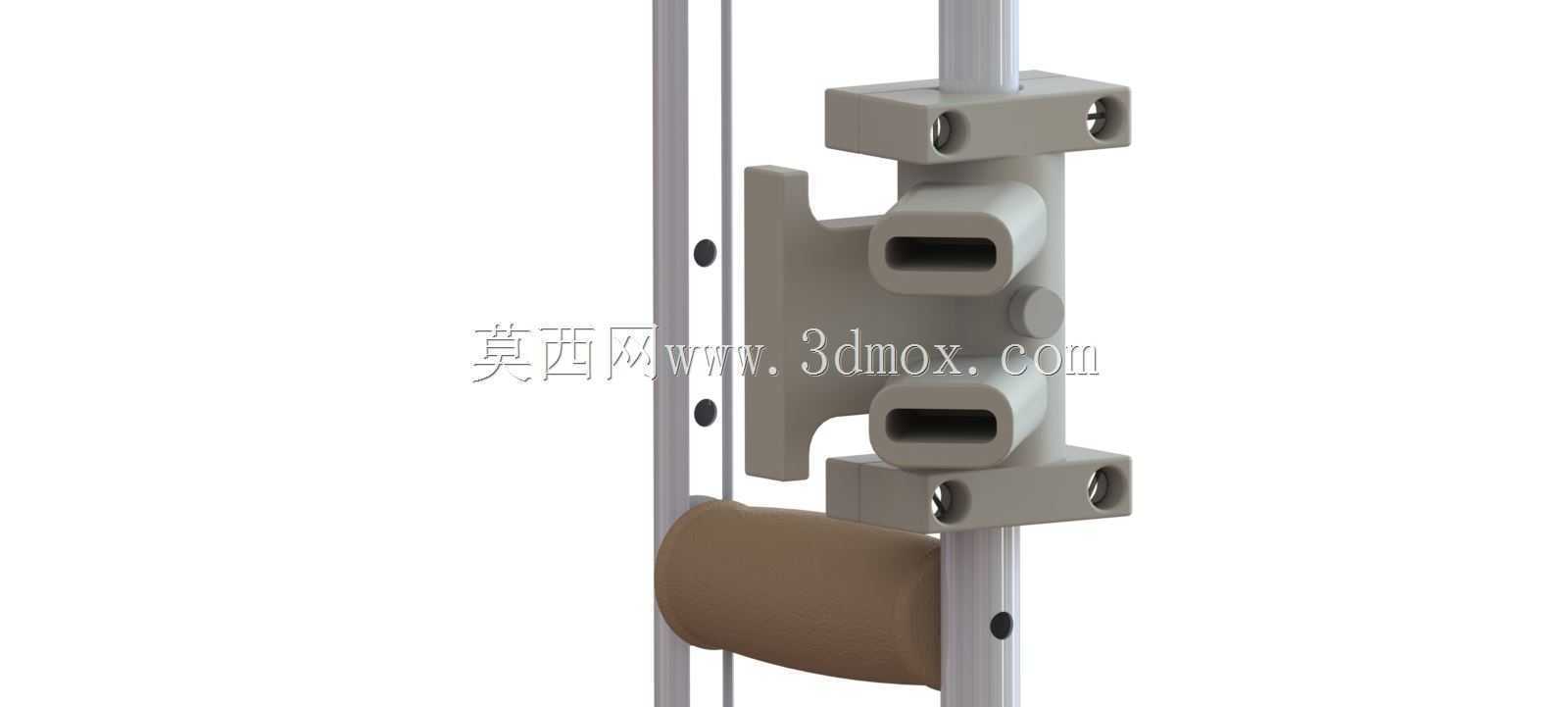

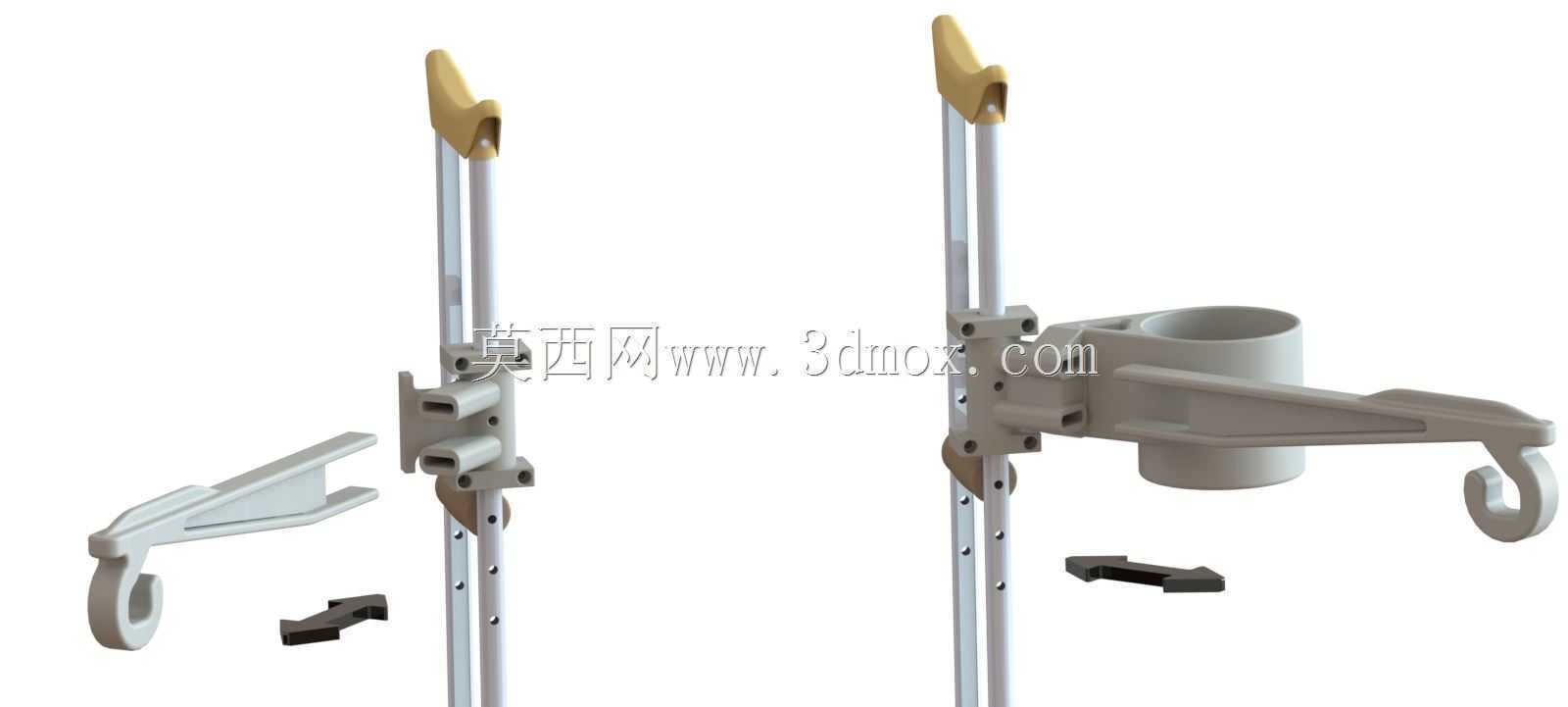

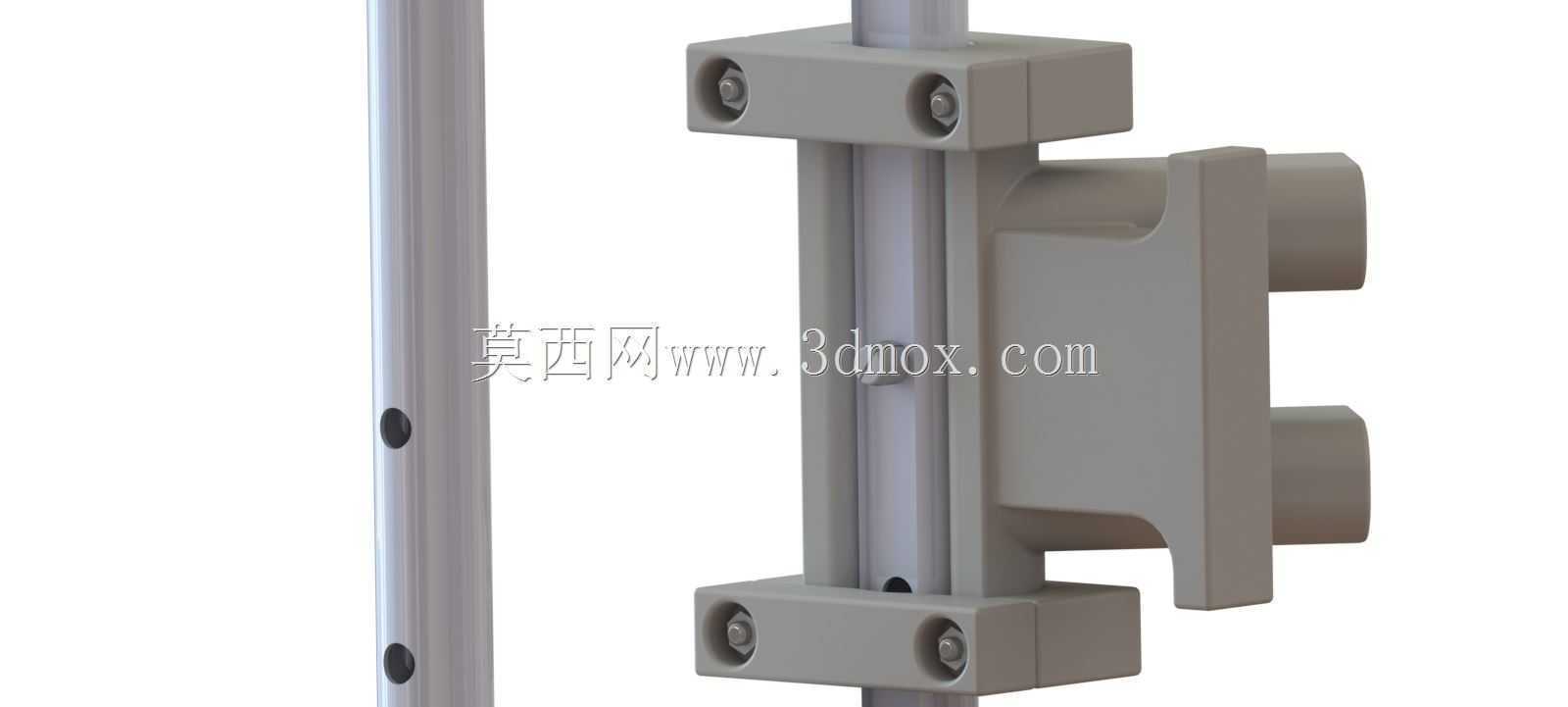

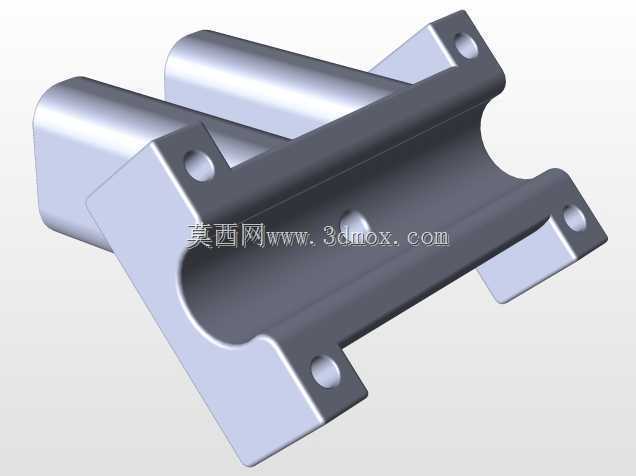

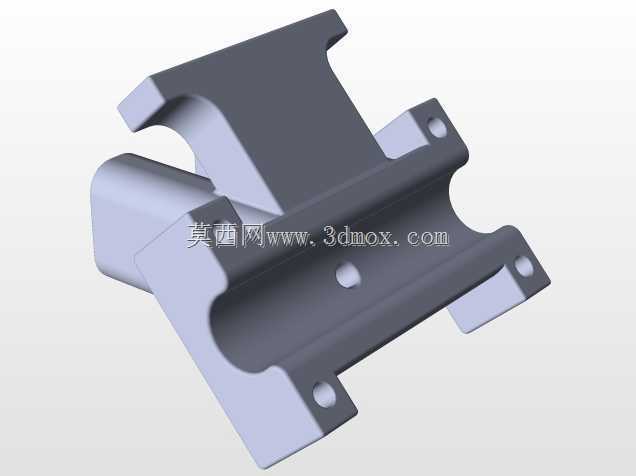

　　结构设计上采用分体式组合思路，核心分为挂接基座、夹持托杯、弹性锁止三个功能模块。挂接基座采用折弯冲压的金属板材成型，预留多组腰型安装孔，可适配不同管径、不同截面形状的轮椅框架，安装时无需对原有轮椅结构做打孔改造，通过配套的抱箍或螺栓组件即可完成固定，腰型孔的调节余量可覆盖20mm的位置偏差，降低现场安装的对位难度。夹持托杯采用半开放的圆筒形结构，内径适配常规腋下拐杖、肘拐的杆部直径，托杯内侧预留防滑胶条的安装槽，增大与拐杖杆的接触摩擦力，避免车辆行驶过程中拐杖因震动出现窜动、异响。弹性锁止结构设置在托杯的开口侧，采用扭簧驱动的压片结构，放入拐杖时压片受挤压自动张开，拐杖到位后压片自动回弹抵住杆身，即使轮椅经过减速带、颠簸路面，拐杖也不会从托杯中脱出；取用时只需轻抬拐杖即可克服压片阻力取出，操作力度控制在单指可触发的范围，适配行动不便人群的操作力度需求。

　　安装边界方面，支架整体突出轮椅侧方的距离控制在85mm以内，不会超出轮椅常规通行宽度，避免在狭窄过道、电梯进出时出现刮蹭；托杯的中心高度距离轮椅坐面320mm，符合使用者坐姿状态下伸手取放拐杖的操作高度，无需过度侧身或抬臂即可完成操作。基座的安装位适配直径19mm到32mm的圆形框架管，以及边长25mm到40mm的方形框架管，覆盖市面绝大多数民用轮椅的框架规格。

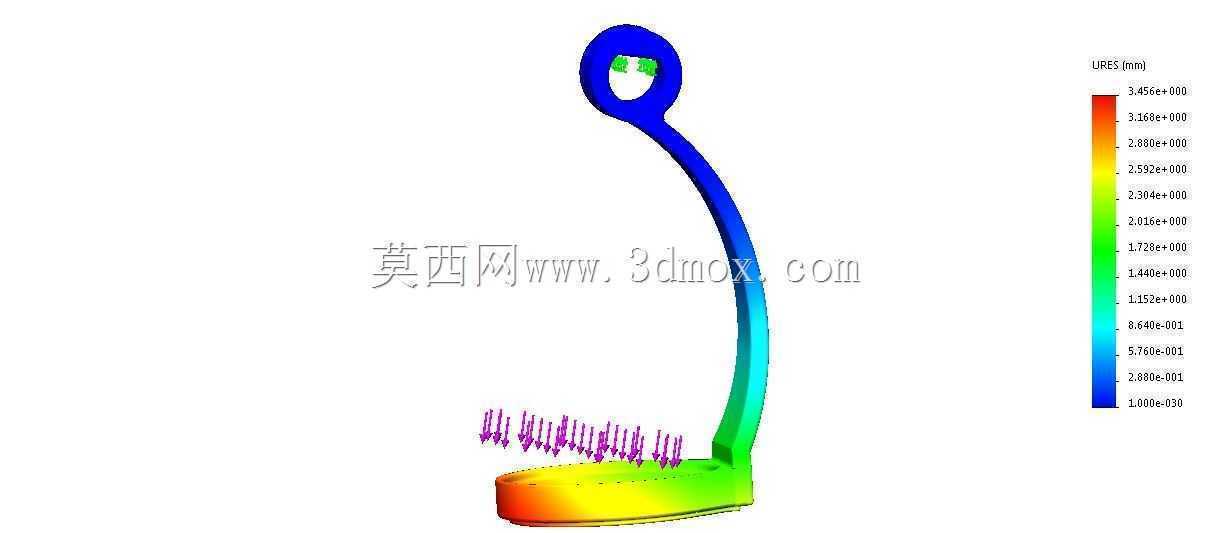

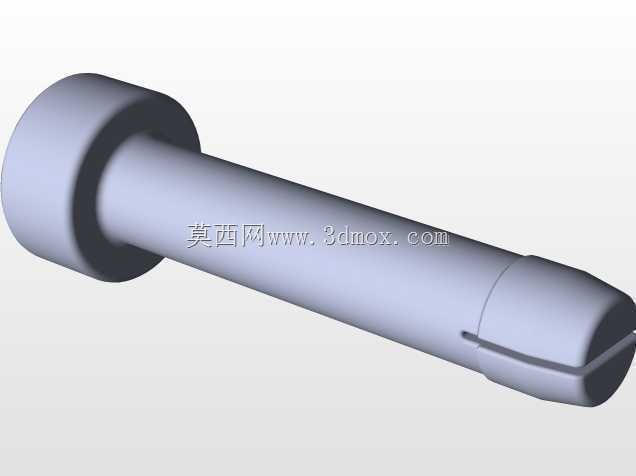

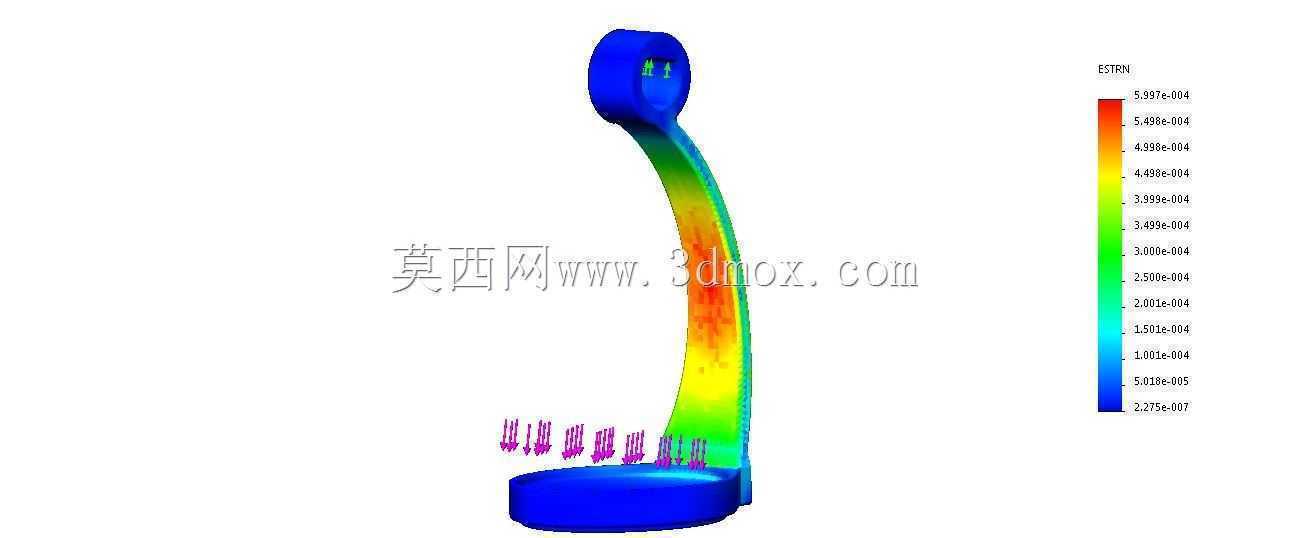

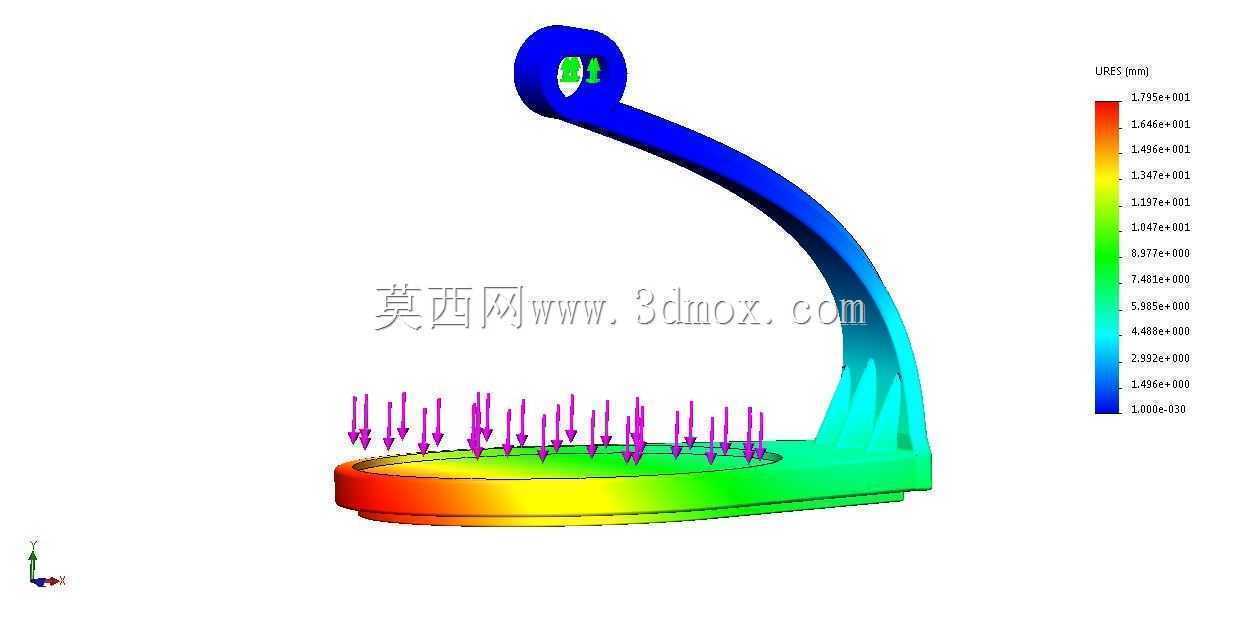

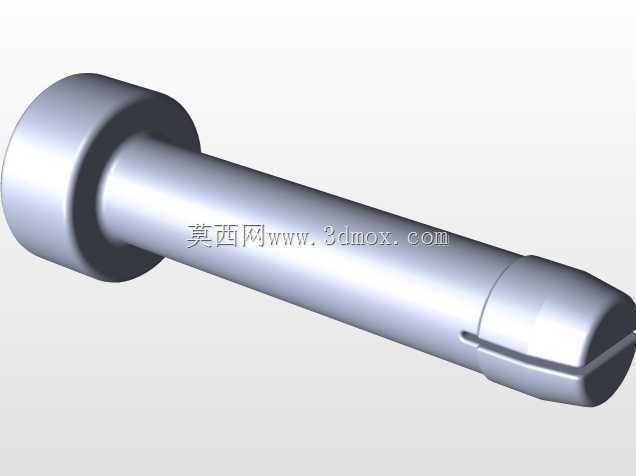

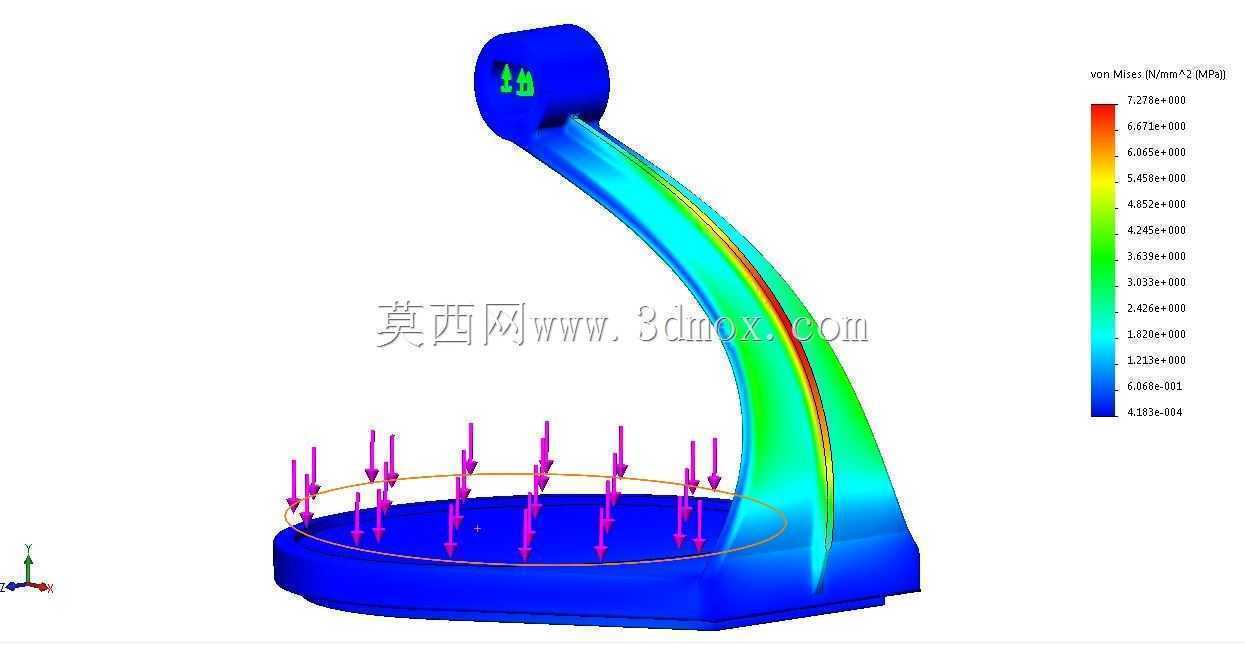

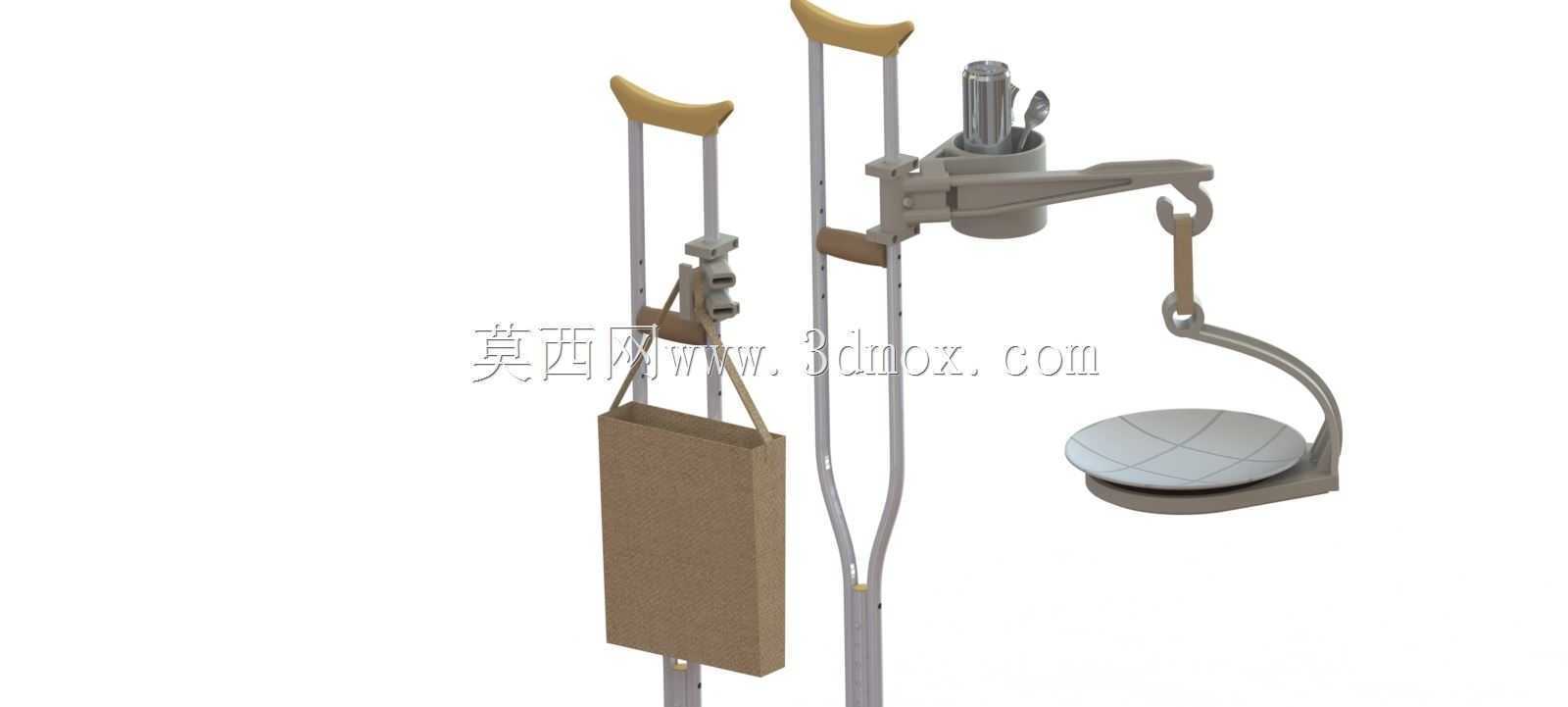

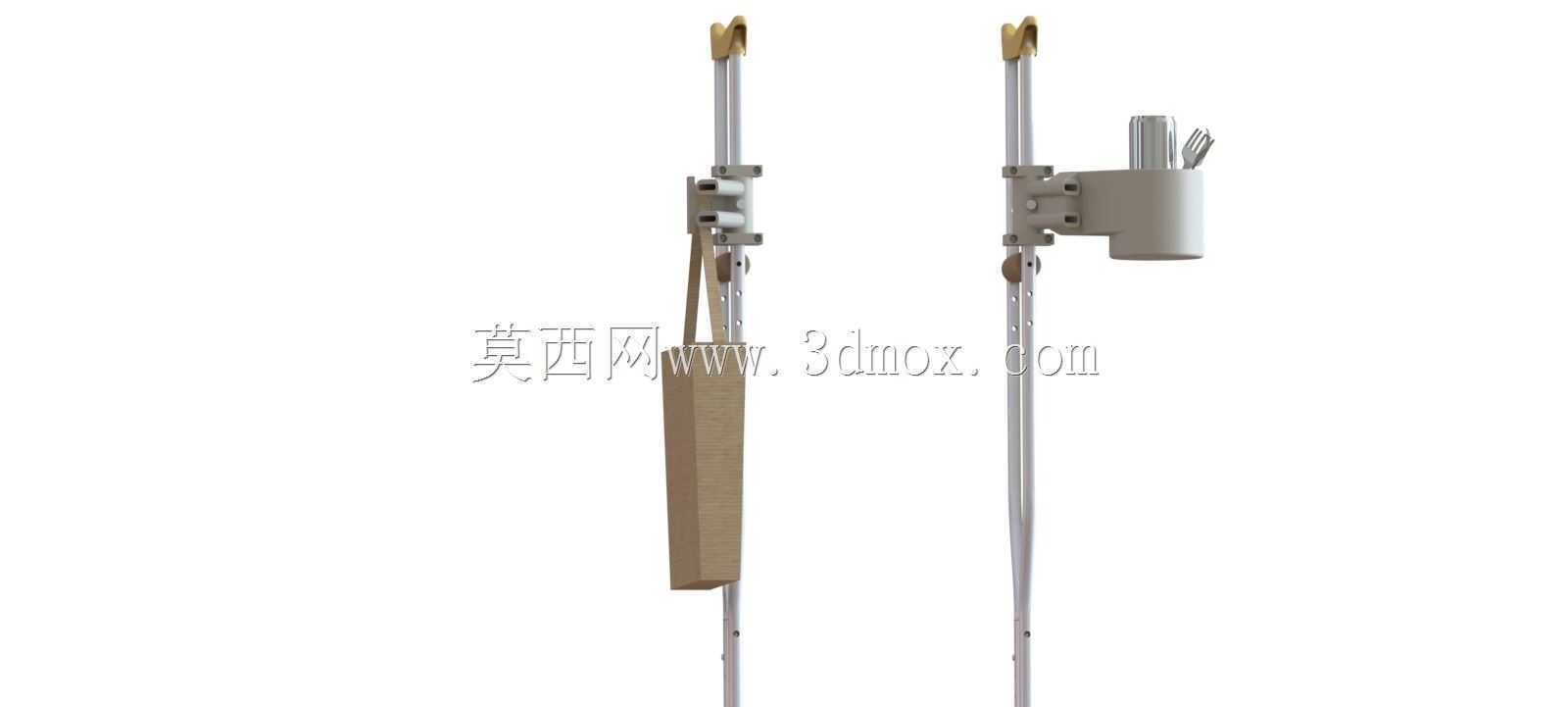

　　细节设计上充分考虑长期使用的可靠性，金属结构件表面采用喷塑处理，耐汗液、日常水渍的腐蚀，户外使用也不易出现锈迹；托杯采用工程塑料注塑成型，具备足够的抗冲击强度，即使拐杖快速放入也不会出现开裂，同时塑料材质的自身弹性可抵消部分震动，降低行驶过程中的共振噪音。支架整体承重不低于5kg，除了常规拐杖外，也可临时挂载雨伞、购物袋等随身物品，拓展使用场景。锁止压片的边缘做了大圆角钝化处理，没有尖锐棱角，避免使用者取放物品时被刮伤，所有连接螺栓都采用内六角防松结构，长期使用不会出现松动脱落的问题。

　　在实际使用逻辑上，支架的挂载位置避开了轮椅的扶手调节、刹车操作、脚踏收放等原有功能的操作空间，安装后不会影响轮椅原有功能的正常使用；托杯的开口角度略微向上倾斜5度，进一步降低拐杖受震动滑出的风险，即使忘记触发锁止结构，拐杖也不会直接掉落。针对不同类型的拐杖，托杯的深度设计为65mm，足够容纳拐杖杆的插入深度，不会因为插入量过浅导致拐杖歪斜，同时也不会因为深度过大导致取放时卡滞。
