自定义工具收纳定位托盘结构设计

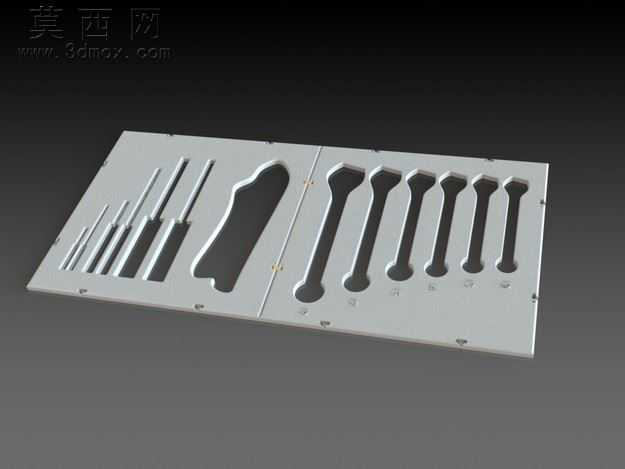

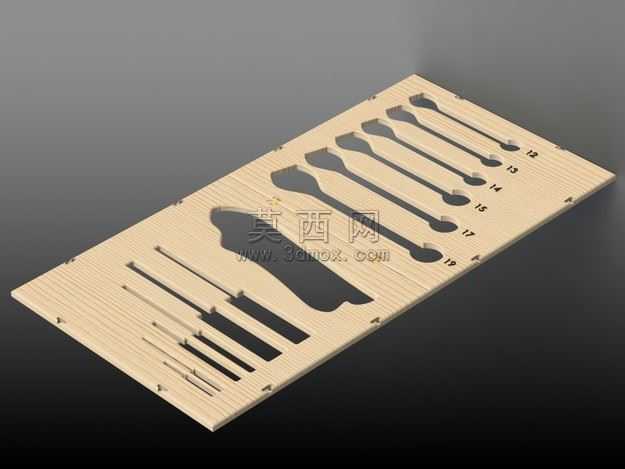

本作品为定制化工具收纳定位托盘的三维设计方案，整体采用模块化拼接式结构设计，建模阶段通过参数化草图绘制完成托盘基体的轮廓构建，针对不同类型的五金工具分别设计专属的定位型腔：左侧区域排布多组不同直径的细长杆类工具定位槽，适配各类冲子、锉刀、细长批头等长条形工具的收纳需求，槽体深度根据工具重心位置做差异化调整，保证工具放置后不会出现歪斜倾倒的问题；中间区域设置异形轮廓的大尺寸工具型腔，可容纳美工刀、多功能钳等外形不规则的手动工具；右侧区域依次排布六组不同规格的扳手类工具定位槽，每个槽体的轮廓完全匹配对应扳手的头部与手柄外形，实现工具的精准卡位，拿取后归位时可快速识别对应位置，无需反复调整摆放姿态。两块托盘基体之间设计有定位连接结构，可根据实际使用需求扩展拼接更多托盘单元，适配不同尺寸的工具箱抽屉内部空间。材质渲染阶段模拟了常用工程塑料的哑光浅灰色质感，表面添加细微的磨砂纹理效果，还原真实3D打印成品的视觉表现，型腔边缘做微小的倒角处理，既避免取放工具时划伤手部，也能减少3D打印过程中的支撑结构用量，降低打印成型的难度。设计过程中充分考虑了抽屉内部空间的利用率，所有型腔的排布经过多次优化调整，在保证每个工具取放空间充足的前提下，尽可能压缩托盘整体的占地面积，同时在托盘边缘预留了固定安装孔位，可通过螺丝或者双面胶将托盘固定在抽屉内部，避免推拉抽屉时托盘出现移位。整个模型的结构设计兼顾了实用性与可制造性，所有特征均符合熔融沉积成型3D打印的工艺要求，无需复杂的后处理即可直接打印使用，用户还可根据自身所持有的工具类型，对型腔的尺寸、形状、排布位置进行自定义调整，打造完全适配个人工具套装的专属收纳方案，解决传统工具箱内工具杂乱堆放、查找困难、相互磕碰刮花的问题。
