阶梯式工业钢结构支撑框架设计

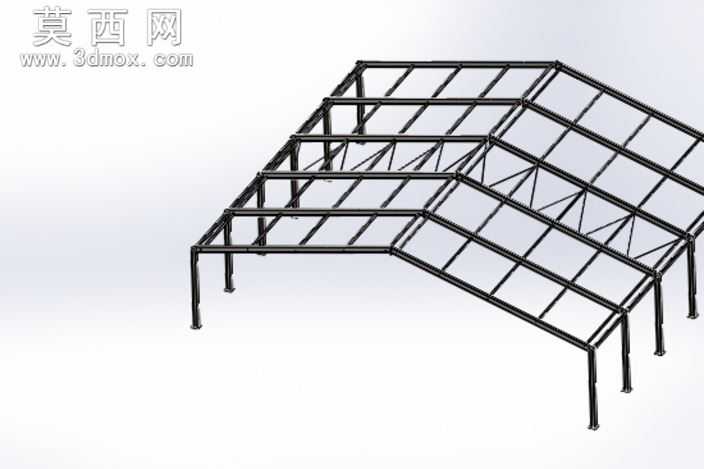

本作品为阶梯式钢结构支撑框架，采用三维建模软件完成全参数化设计，整体建模过程严格遵循钢结构工程的设计规范，从构件选型到节点排布均经过严谨的尺寸校核。建模阶段首先搭建整体空间定位基准，根据阶梯式的排布走向确定每根竖向支撑柱的落点坐标，竖向构件采用等截面圆管型材，保证竖向承重能力的同时兼顾构件的轻量化属性。横向与斜向的连接构件同样采用同规格型材，通过空间对齐约束完成与竖向柱的拼接，每一处连接节点都做了共面与同轴的配合校验，避免出现构件错位、间隙过大的装配问题。斜向布置的支撑杆件按照桁架受力逻辑排布，在阶梯段的折角位置加密斜撑布局，有效提升整体框架的抗剪与抗扭性能，避免结构在荷载作用下出现形变。材质配置上为所有构件赋予哑光黑色金属材质，还原工程中常用的碳钢型材表面质感，渲染阶段采用柔和的均匀漫反射光照，清晰呈现每一根构件的空间位置与连接关系，无多余的反光与眩光干扰结构展示。设计思路围绕土建场景中的阶梯式支撑需求展开，整体框架从低到高呈阶梯抬升走向，可作为看台、临时作业平台、坡面通行栈道的下部承重骨架，所有构件均采用标准化型材，无需定制特殊截面构件，便于实际工程中的下料加工与现场装配。框架的每一段水平分格尺寸保持统一模数，竖向支撑的间距经过受力优化，既保证了整体结构的刚度与稳定性，也能最大化减少材料用量，控制工程成本。建模过程中对所有构件做了干涉检查，确认无构件碰撞问题，整体装配逻辑清晰，可直接导出工程图纸用于后续的加工生产指导。
