76mm球头万向可调支撑脚结构

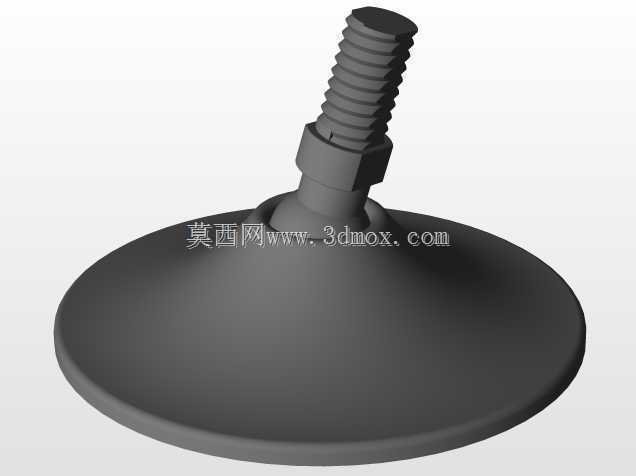

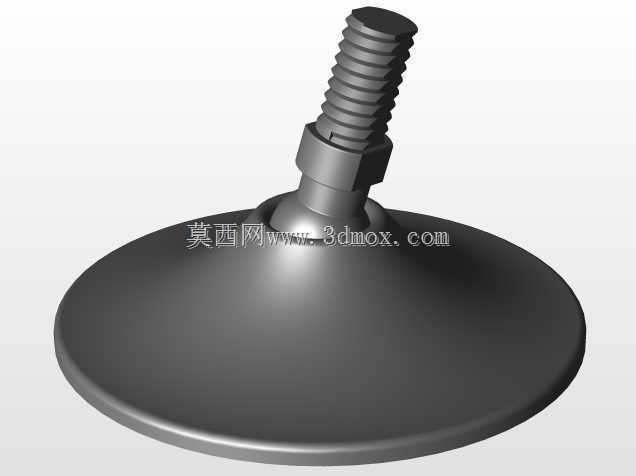

　　在工业设备的支撑调平场景中，这类带球头结构的旋转支撑脚是应用极广的连接件，很多人在做设备机架设计时，往往忽略支脚的角度补偿能力，导致地面不平整时机架出现应力集中，甚至连带内部精密部件出现定位偏移，这款球头结构的支撑脚恰好能解决这类痛点。不同于普通的固定橡胶脚或者平底调节脚，它的核心功能点在于下端球头与支撑垫的配合结构——当安装地面存在坡度、或者机架焊接加工后底面存在平面度误差时，球头可以在一定锥角范围内自适应偏转，始终让支撑端面与地面完全贴合，不会出现普通支脚“单点接触”导致的支撑不稳、滑移问题。

　　从结构设计逻辑来看，上端的外螺纹段是核心的调节与安装载体，螺纹段长度预留了足够的调节行程，安装时可以通过旋转六角台阶段调整整体支撑高度，实现单脚的高度微调，配合多脚布置就能完成整个设备机架的水平校准，不需要额外加垫垫片调整，日常维护时也能快速修正设备沉降带来的水平偏差。六角台阶段的尺寸是按照标准扳手开口设计的，现场安装时不需要定制专用工具，用普通活动扳手或者开口扳手就能卡紧施力，调节时不会打滑，也不会因为施力不当破坏螺纹结构。

　　很多自动化输送线、小型实验设备、轻型工作台的机架底部都适合用这类支脚，尤其是车间地面做了环氧地坪但平整度达不到高精度安装要求的场景，它的角度补偿能力可以抵消3-5度的地面坡度，不需要额外对地面做二次找平处理，能大幅缩短现场安装的周期。需要注意的是安装边界的匹配：螺纹规格要和机架底部的安装内螺纹孔完全对应，安装时螺纹旋入深度不能少于螺纹直径的1.5倍，避免设备承重后出现螺纹滑牙、支脚脱落的问题；球头部位在出厂时会预涂润滑脂，长期使用后如果发现偏转卡滞，可以拆开清理积尘后补充少量润滑脂，不要用强酸强碱类清洁剂擦拭，避免腐蚀球头表面导致配合间隙变大，出现支撑晃动。

　　不同于带滚轮的脚轮结构，这款支撑脚是固定承重用途的，没有行走功能，设计时的承重载荷是按照静态支撑计算的，不适合在需要频繁移动的设备上使用，如果设备需要兼顾移动和固定支撑，可以和脚轮搭配布置，平时靠脚轮推移设备，到位后旋转调节这类支撑脚，让支脚接触地面承担设备重量，避免脚轮长期承压导致轴承损坏。它的下端接触端面是圆形平面，接触面积比尖底支脚大很多，对地面的压强更小，不会在环氧地坪、木质地板上留下压痕，适合对地面防护有要求的洁净车间、实验室场景使用。

　　在做三维建模的时候，这个零件的建模难点在于球头与六角台的过渡圆角处理，还有螺纹段的收尾结构，如果过渡圆角做的太小，热处理或者承重时容易在应力集中位置出现断裂，建模时要按照等强度原则做圆角过渡，不要留尖锐的加工棱边；螺纹部分如果是做装配干涉检查，可以用装饰螺纹简化建模，如果是做加工工艺仿真，就要画出完整的牙型结构，确保和标准螺纹的牙距、牙型角匹配，避免加工出来的零件和安装孔无法配合。很多新手建模时容易忽略球头的偏转间隙，把球头和支撑垫的配合做成零间隙，实际生产出来的零件就会失去万向调节能力，建模时要预留0.1-0.2mm的配合间隙，同时在支撑垫上端做限位翻边，防止球头偏转角度过大从支撑垫里脱出。
