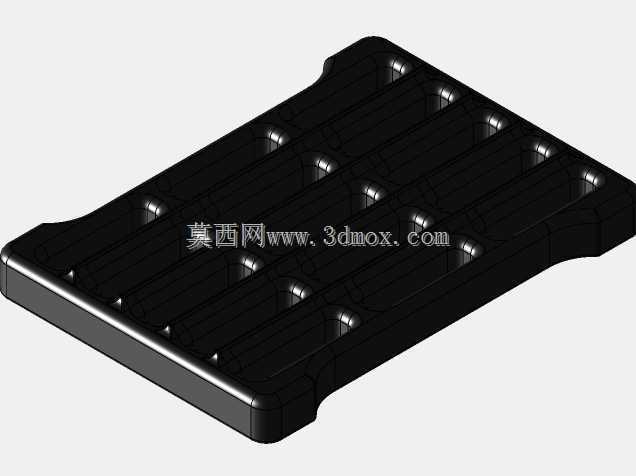

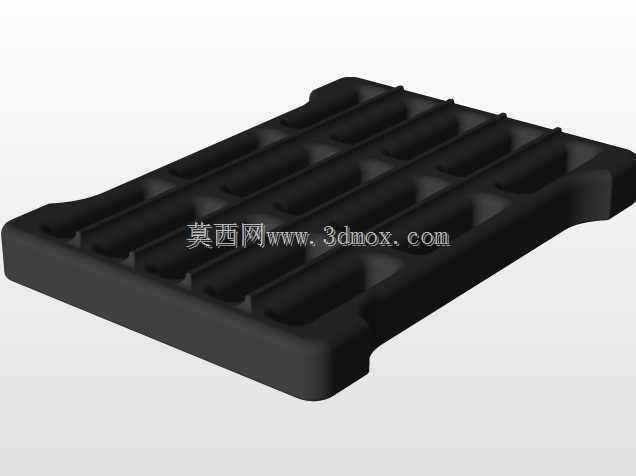

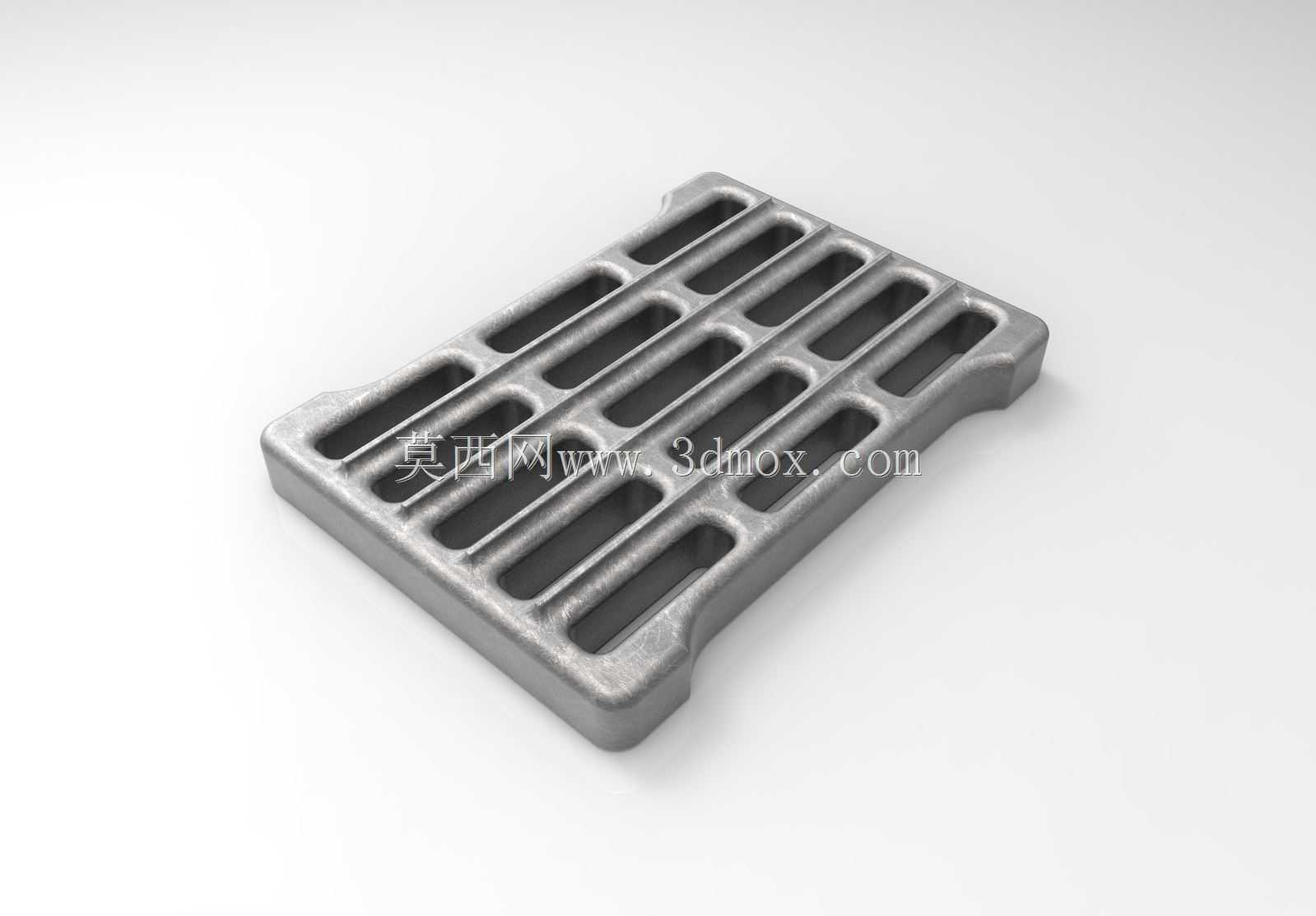

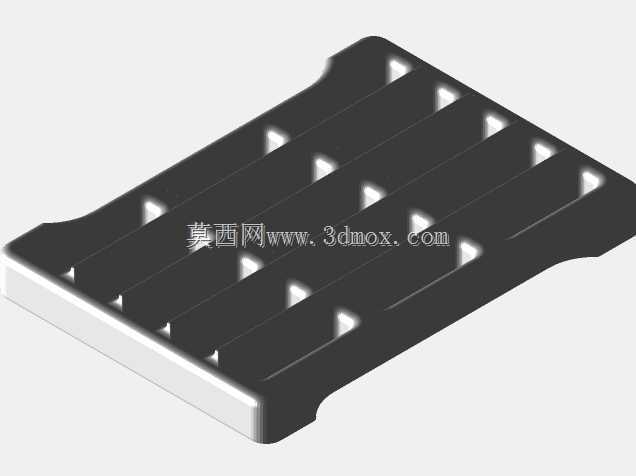

壁炉炉栅铸铁镂空承托构件

　　在民用采暖与小型工业供热场景中，炉栅是固体燃料燃烧环节的核心承托部件，这款铸铁材质的炉栅构件，主要适配小型嵌入式壁炉、立式燃煤取暖炉的炉膛下部安装位，承担承托固体燃料、透风助燃、漏排灰烬的多重作用。从实际使用逻辑出发，炉栅的安装边界需要匹配炉膛内部的下沉台阶位，常规适配的炉膛内宽在300-400mm区间，安装时直接架设在炉膛下部的凸台结构上，不需要额外的紧固件固定，依靠自身铸铁重量即可保持使用过程中的稳定性，日常清理灰烬时可以直接抬出，维护操作十分便捷。

　　设计这款构件时，首先要考虑高温工况下的结构强度，整体采用一体铸造成型的工艺路线，避免焊接结构在反复冷热交替下出现焊缝开裂的问题，材质选用常用的灰铸铁材料，本身具备较好的耐热变形能力，同时成本可控，适合批量生产。镂空的长条形格栅间隙经过反复校核，间隙宽度控制在12-15mm区间，既能够保证燃烧后的灰烬顺利漏入下部的灰斗，避免灰烬堆积在燃料层下方堵塞通风通道，又能够防止未燃尽的小粒径煤块、木柴段掉落造成燃料浪费，同时格栅条的截面设计为上窄下宽的梯形结构，上部窄边减少与燃料的接触面积，降低热量传导的接触面，下部宽边提升整体结构的承重能力，即使堆满木柴或者块煤，也不会出现格栅条弯折变形的问题。

　　构件的外形做了圆角过渡处理，四个边角没有尖锐的直角，一方面是铸造工艺的需求，减少铸件的应力集中点，降低冷却过程中出现开裂的概率，另一方面也避免安装、清理过程中划伤操作人员。两侧的抬升边做了加厚处理，作为日常抬取炉栅的受力位置，厚度比格栅条厚3mm左右，即使长期使用后格栅条出现轻微烧损，两侧的抬取结构也能保持结构完整，不会出现抬取时断裂的问题。从通风助燃的角度来看，均匀排布的长条形镂空通道，能够让炉膛下部的空气均匀向上穿过燃料层，避免局部通风不足导致燃烧不充分、产生黑烟的问题，相比网格状的炉栅，长条形结构的通风阻力更小，进风更顺畅，能够有效提升燃料的燃烧效率，减少一氧化碳的产生。

　　在实际选型适配时，需要注意炉栅的整体厚度要匹配炉膛下部的预留空间，这款构件的整体厚度在20mm左右，不会占用过多的炉膛有效燃烧空间，同时格栅条的上表面距离灰斗底部预留足够的落灰空间，不需要频繁清理灰斗也能保证通风顺畅。针对不同燃料类型的使用场景，如果是燃用粒径较小的型煤，可以在这款炉栅的基础上适当缩小格栅间隙，如果是燃用大块木柴，可以适当加大间隙提升通风量，整体的结构框架不需要做大幅调整，仅修改格栅间隙参数即可适配不同的使用需求。另外，铸铁材质本身的抗烧损性能优于普通钢板焊接的炉栅，正常使用情况下不需要频繁更换，长期高温灼烧下也不会出现明显的氧化起皮问题，使用寿命能够达到普通钢板炉栅的3倍以上。

　　从安装维护的实际场景出发，这款炉栅的重量控制在3kg左右，单人即可完成抬取、清理、复位的全部操作，不需要借助额外的工具，日常维护时只需要等炉膛冷却后，将炉栅抬起倾倒残留的灰渣，再放回原位即可，没有复杂的维护流程。构件表面的铸造自然纹理不需要额外做打磨喷涂处理，高温使用下也不会出现涂层脱落产生异味的问题，完全适配采暖设备的使用工况。
