建筑结构用异形槽式铝型材

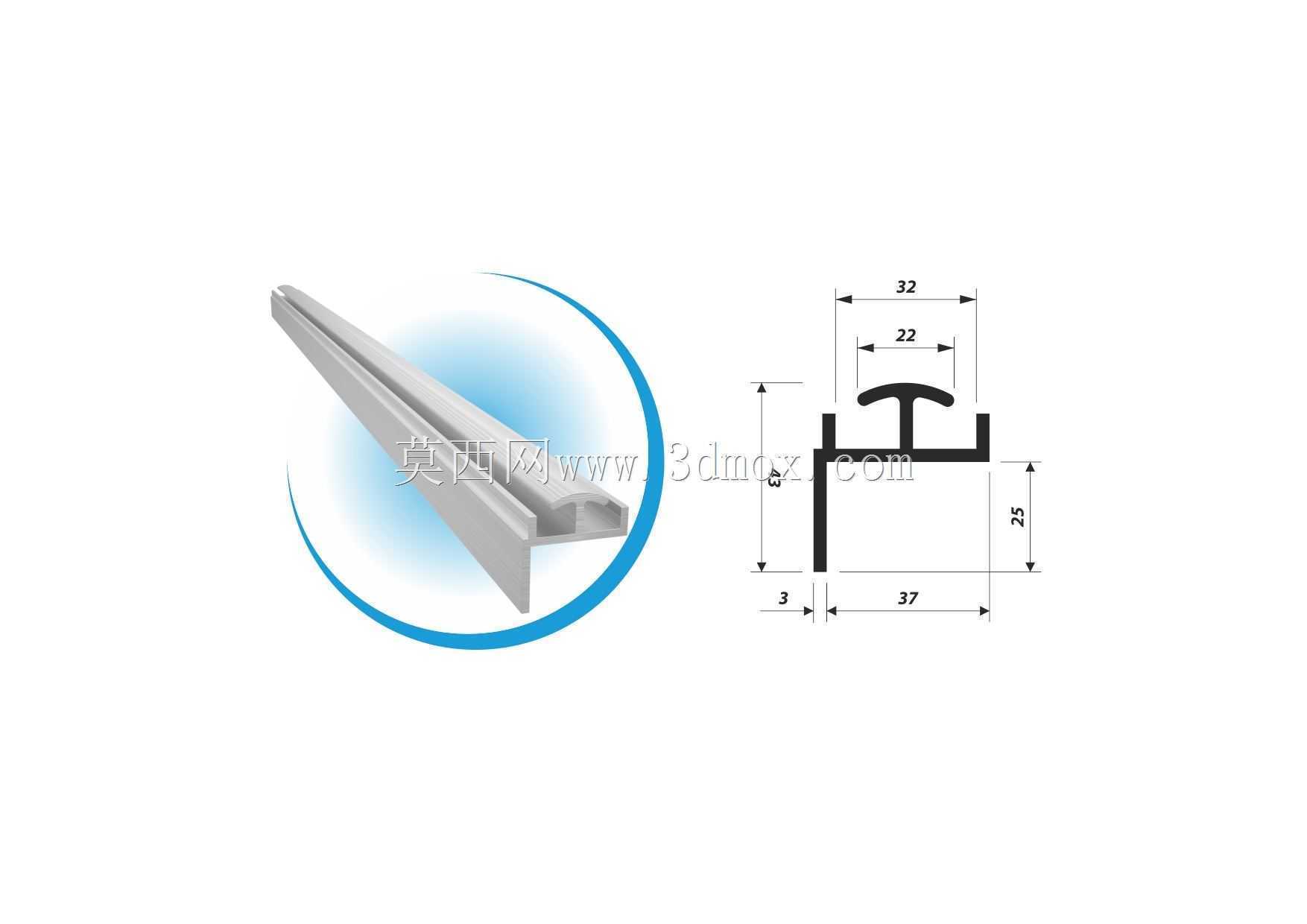

　　做设备机架和建筑围护结构的结构设计时，这类带中部凸筋的槽式铝型材是很常用的选型，很多刚入行的工程师容易只看截面形状忽略安装边界的匹配，最后现场装的时候出现拼接缝隙过大、紧固件卡不进槽位的问题。先看截面的尺寸边界，总宽度37mm，总高度24mm，顶部开口宽度32mm，中部凸筋的宽度22mm，侧边壁厚3mm，这些尺寸不是随便定的，每一处都对应实际安装的配合要求。

　　从实际应用场景来说，这类型材不只用在建筑的幕墙龙骨、门窗副框上，自动化设备的走线槽外框、轻型工作台的边梁、洁净室的围护板压条也经常选这个截面。建筑场景里用的时候，中部的凸筋刚好可以卡装密封胶条或者装饰面板的卡边，不用额外打钉固定，后期更换面板的时候直接顺着槽道抽出来就行，比传统的焊接方管框架维护效率高很多。做设备走线槽的时候，凸筋可以分隔强弱电走线空间，避免信号干扰，侧边的槽壁刚好可以卡装线槽盖板，不用额外做盖板的安装孔位，加工的时候只需要按需求长度切割，两端做45度拼角就可以组装，省掉了大量的焊接、打磨工序。

　　设计这个截面的时候，首先考虑的是挤压成型的工艺可行性，所有的转角都做了适配挤压模具的圆角过渡，避免模具出料的时候出现应力开裂，壁厚均匀控制在3mm，也是为了保证挤压的时候料流速度一致，不会出现截面变形、壁厚不均的问题。中部凸筋的高度和宽度是经过受力核算的，做建筑龙骨使用时，凸筋位置刚好是承受面板侧向压力的受力点，22mm的宽度可以保证胶条压缩后有足够的接触面积，密封性能满足室外风雨环境的使用要求，不会出现渗水漏风的问题。做设备结构件使用时，凸筋可以作为T型螺栓的卡装位，配套的M5、M6T型螺栓可以顺着槽道滑入任意位置，安装外置的传感器、走线架、操作面板的时候不用在型材上打孔，调整位置的时候只需要松开螺母就可以滑动调整，适配生产线频繁改型的需求。

　　安装边界上需要注意几个细节，首先是型材拼接的时候，端切的角度误差要控制在0.5度以内，不然拼角位置会出现明显的缝隙，影响外观和密封性能；其次是槽内安装紧固件的时候，螺栓头的尺寸要匹配槽道的内部宽度，不能选过大的螺栓头，不然卡不进槽道，也不能选过小的，不然锁紧的时候螺栓头会在槽内打转，没法达到要求的锁紧力矩；另外如果是用在室外建筑场景，型材表面要做阳极氧化或者粉末喷涂处理，氧化膜厚度要满足室外使用的防腐要求，避免长期日晒雨淋出现表面腐蚀、粉化的问题。

　　很多工程师选型的时候容易忽略型材的直线度要求，这类挤压型材如果直线度超差，做长跨度龙骨的时候会出现明显的弯曲，影响面板安装的平整度，一般来说每米长度的直线度误差要控制在1mm以内，长跨度使用的时候还要在型材内部加衬钢增强，避免长期受力出现蠕变变形。还有槽口的尺寸公差，顶部32mm的开口宽度公差要控制在正负0.2mm以内，不然配套的盖板或者胶条装上去会出现过松脱落或者过紧装不进去的问题，中部22mm的凸筋宽度公差也要控制在合理范围，不然卡装配件的时候配合间隙不合适，容易出现松动异响。

　　从受力特性来说，这个截面的惯性矩分布比较合理，垂直方向的承重能力比同重量的矩形方管更优，因为两侧的槽壁把受力材料分布在远离中性轴的位置，做轻型承重梁的时候可以在保证强度的前提下减轻整体重量，不管是建筑安装还是设备组装的时候，人工搬运、拼接都更省力，也能降低整体结构的自重荷载。做洁净室围护结构的时候，这个型材的槽道还可以作为密封胶的打胶槽，打胶后胶层藏在槽内，不会出现胶缝外露积灰的问题，满足洁净室易清洁、无卫生死角的要求。
