适配ULA Atlas V火箭的3D打印发射支撑支架

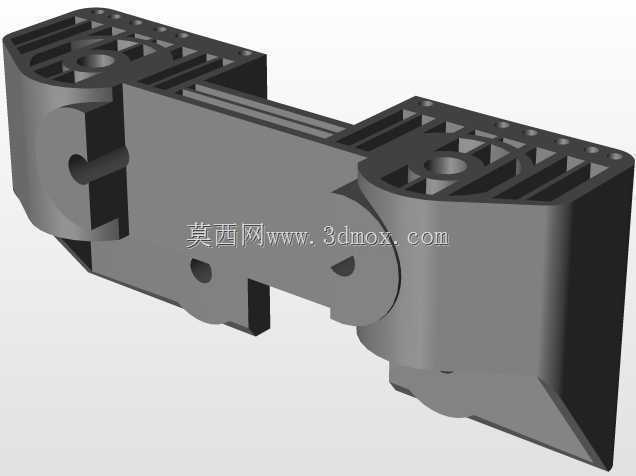

　　该支撑结构主要适配ULA Atlas V及同规格中小型火箭的地面发射支撑场景，也可拓展用于同直径量级探空火箭、试验型火箭的静态展示、地面点火试验的辅助支撑，在航天科普展陈、高校航天类赛事的火箭模型发射环节也能作为配套支撑件使用，替代传统机加工的金属支撑块，降低非核心工装的制备周期与成本。结构核心功能是在火箭起竖后到点火离台的全流程中，为箭体底部提供侧向与垂向的辅助定位，抵消地面风载、箭体加注微晃动带来的侧向偏移力，避免箭体在待发射阶段出现倾斜剐蹭发射导轨的情况，同时在点火瞬间能够耐受一定时间的高温燃气冲刷，不会在火箭离台前出现结构溃散。设计阶段优先考虑3D打印工艺的成型特性，整体采用薄壁加筋的构型，所有薄壁的厚度统一取0.

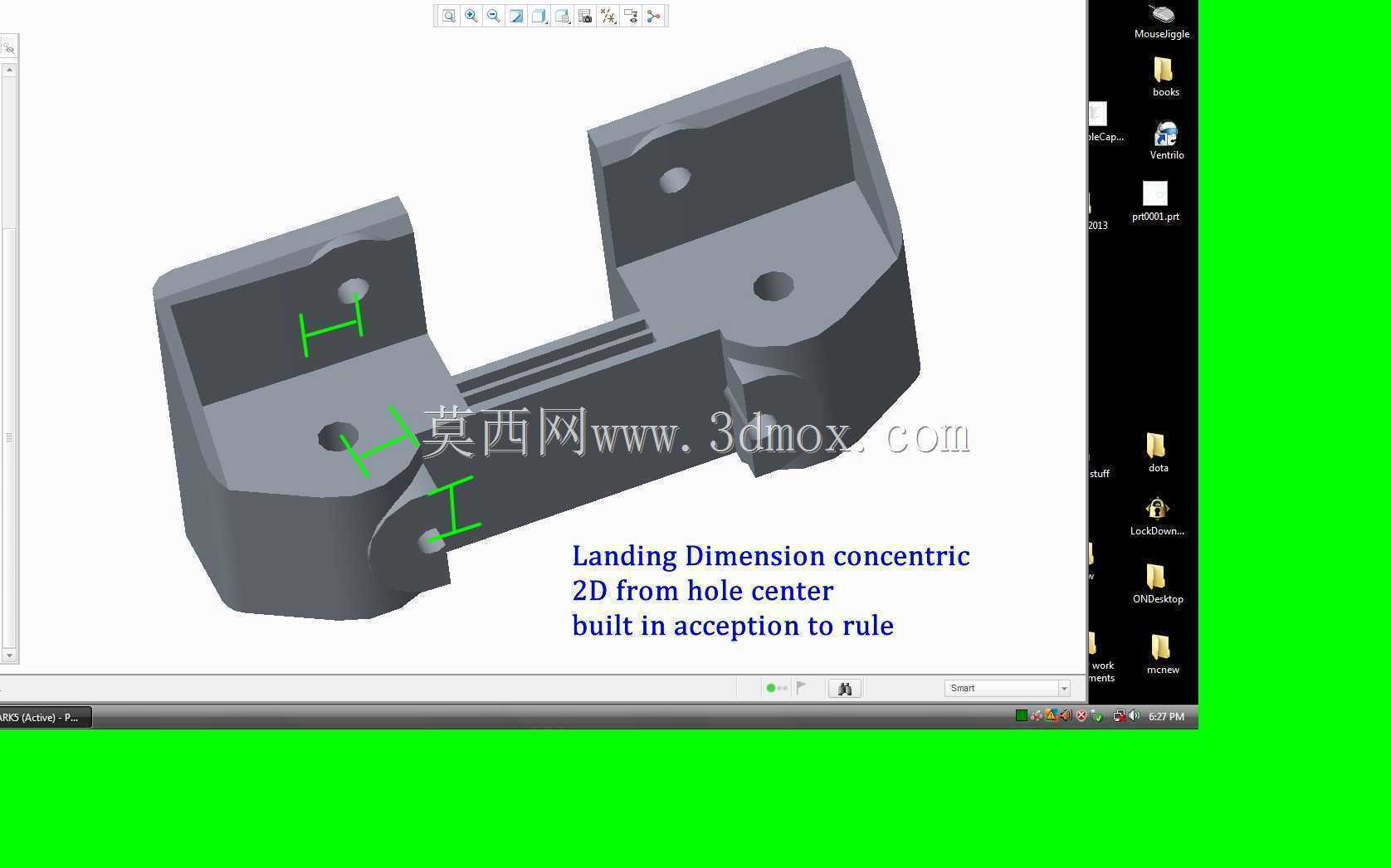

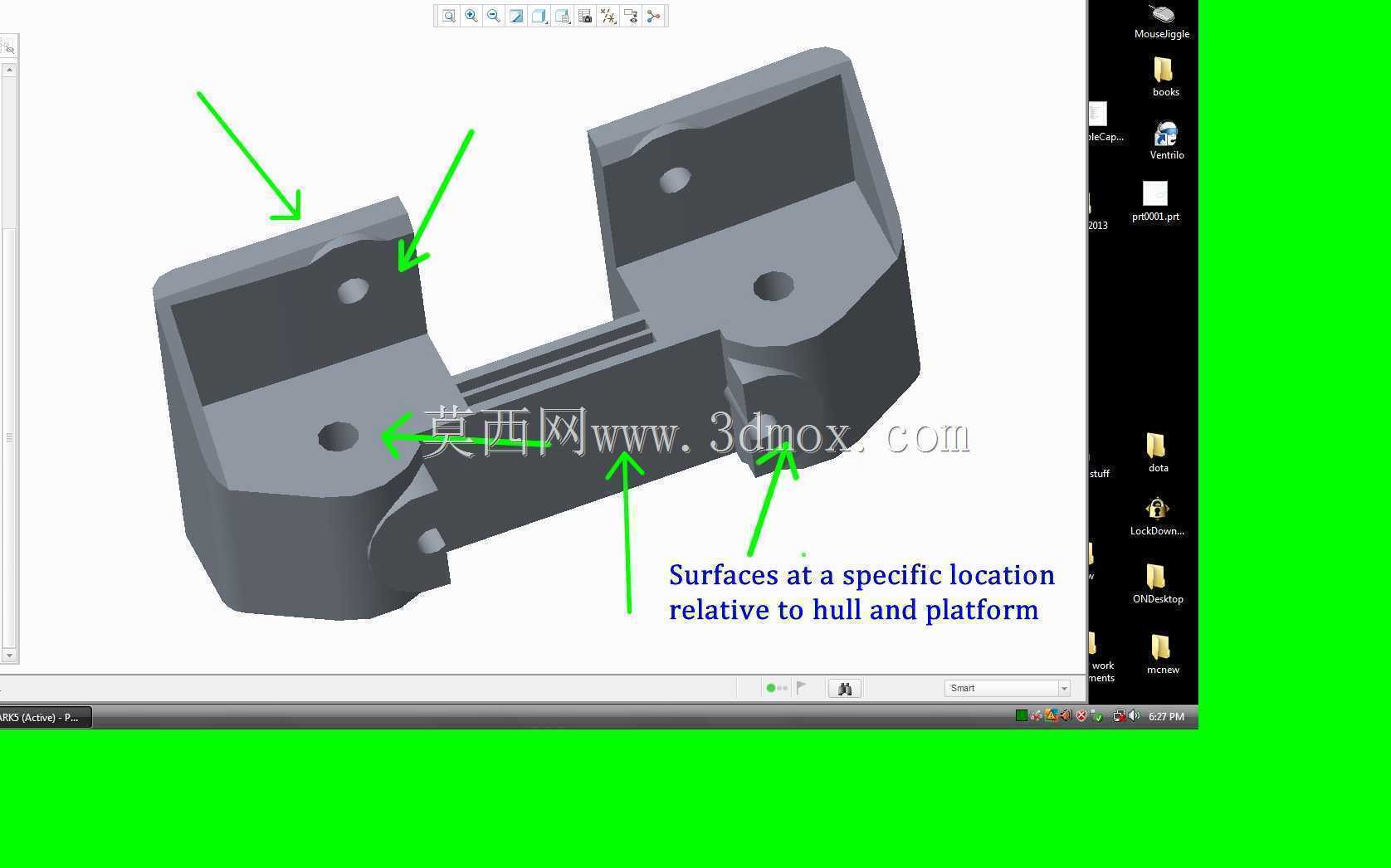

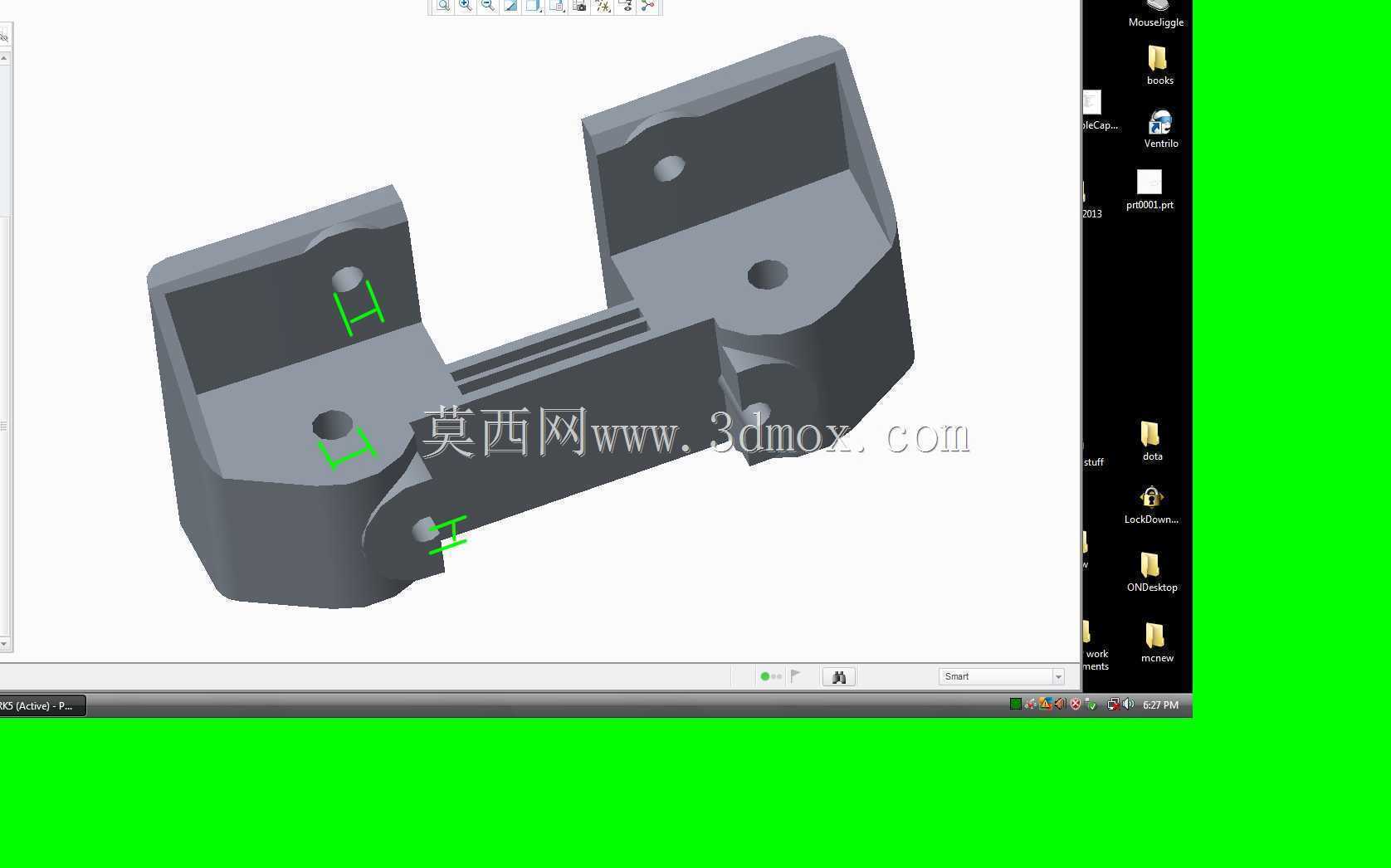

　　4mm喷嘴直径的整数倍，避免打印过程中出现喷嘴出料不均、壁厚突变导致的层间结合力不足问题，筋条的排布方向完全与结构承受的主要载荷方向平行，让打印层纹方向与受力方向保持一致，最大化利用FDM打印工艺的层间结合强度，减少支撑材料的使用量，打印完成后几乎不需要额外的支撑拆除、打磨工序，仅需去除底板附着的 raft 结构即可直接投入使用。结构的安装边界完全匹配常规中小型火箭发射台的通用安装孔位，底部预留的安装槽可适配M4-M6规格的固定螺栓，能够直接固定在标准铝型材发射台架或者木质试验发射台上，不需要额外加工转接板；支撑面的弧度与Atlas V火箭箭体底部的外径完全贴合，接触区域做了0.2mm的微倒角处理，

　　避免硬接触刮伤箭体表面的碳纤维蒙皮或者涂层。结构整体的横截面载荷传递路径做了专门优化，从底部安装面到顶部箭体接触面的力线没有突兀的转折，所有转角位置都做了R2的圆角过渡，既避免3D打印过程中出现应力集中导致的翘曲变形，也能在承受冲击载荷时减少应力集中点的开裂风险。针对发射瞬间的高温燃气冲刷问题，结构选材可适配耐高温PLA、PETG或者PEEK等不同耐温等级的3D打印材料，结构本身的镂空率控制在60%以上，既能够减少自身重量，也能让燃气流快速从镂空区域穿过，降低结构受到的燃气冲击力，避免被燃气流冲脱形成多余物影响火箭发射安全。在实际使用场景中，该支撑结构属于一次性或者短周期使用的工装件，不需要满足长期重复使用的疲劳强度要求，

　　因此设计过程中没有冗余的加强结构，在满足待发射阶段支撑刚度、点火瞬间短时耐冲要求的前提下，尽可能压缩结构体积与材料用量，单套结构的打印时间可控制在2小时以内，能够快速迭代调整适配不同箭径的火箭型号，相比传统金属机加工的支撑件，制备周期从数天缩短到数小时，综合成本降低90%以上，尤其适合航天赛事、科普活动这类需要快速制备、小批量定制的使用场景。结构的垂向支撑高度可根据不同发射台的导轨高度做适应性调整，设计文件中预留了参数化调整的接口，仅需修改高度参数即可快速生成适配不同安装高度的支撑结构模型，不需要重新绘制整体结构，大幅提升了不同场景下的适配效率。
