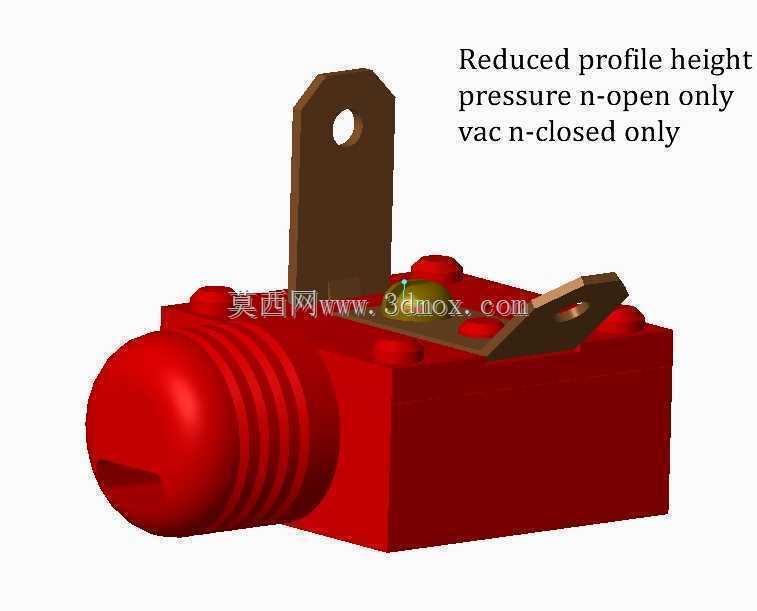

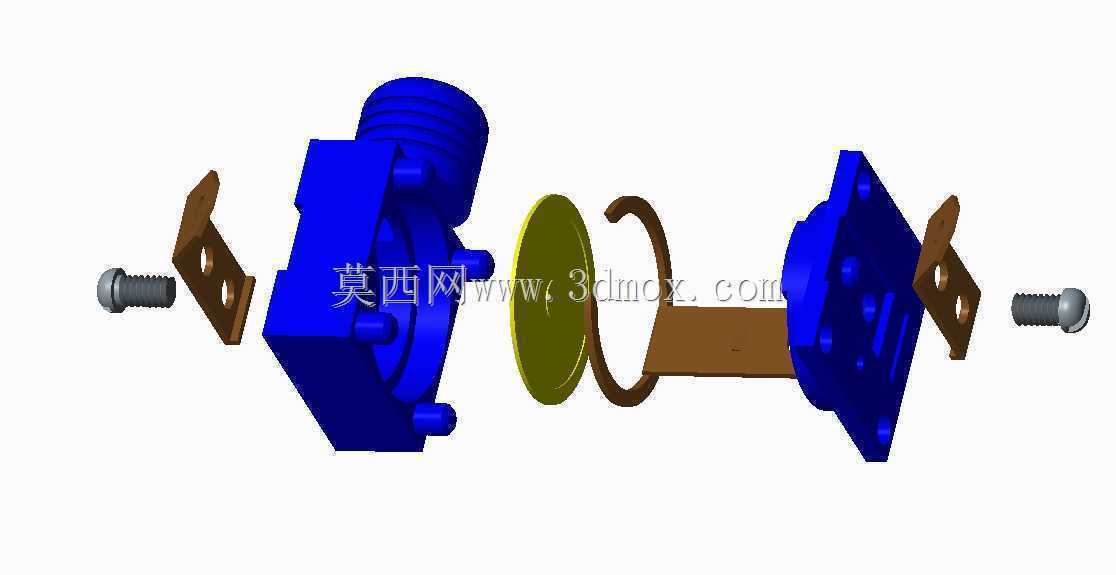

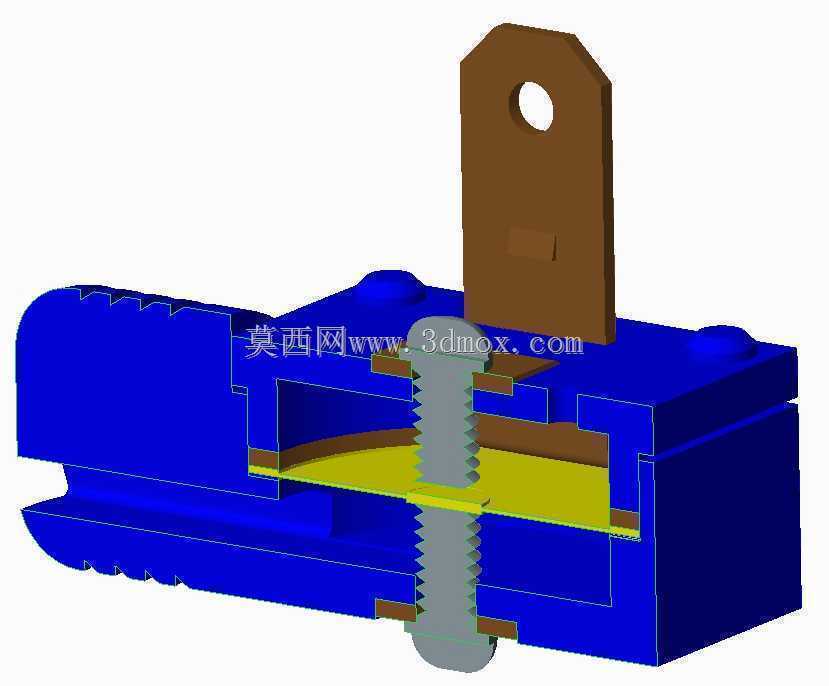

三接线柱防水型射频同轴连接器结构

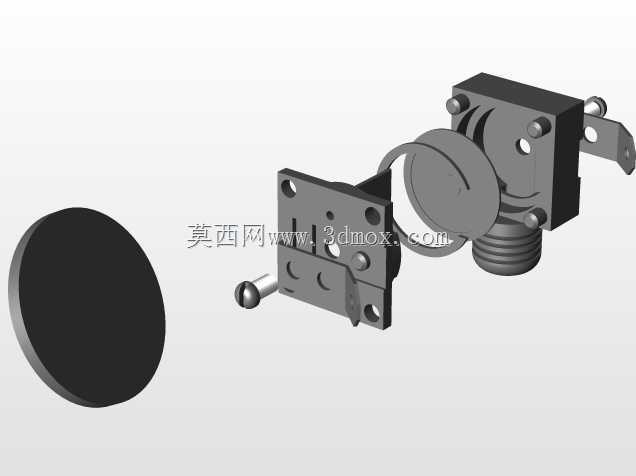

　　这类三接线柱结构的射频同轴连接器，主要应用在户外通信基站、室外射频测试设备、船载通信终端这类需要长期暴露在高湿、多尘甚至有淋雨工况的信号传输链路中，承担射频信号的稳定导通与线路转接作用，和普通室内用同轴接头不同，它的结构设计从一开始就优先考虑了安装后的密封可靠性与接线后的抗拉扯能力。从实际使用场景来看，这类接头常被用在射频功放模块的输出端、天线馈线的设备侧接入端，需要在保证50Ω标准阻抗匹配的前提下，实现多股馈线的快速压接固定，避免传统焊接接头在户外高低温循环下出现焊锡开裂、接触不良的问题。

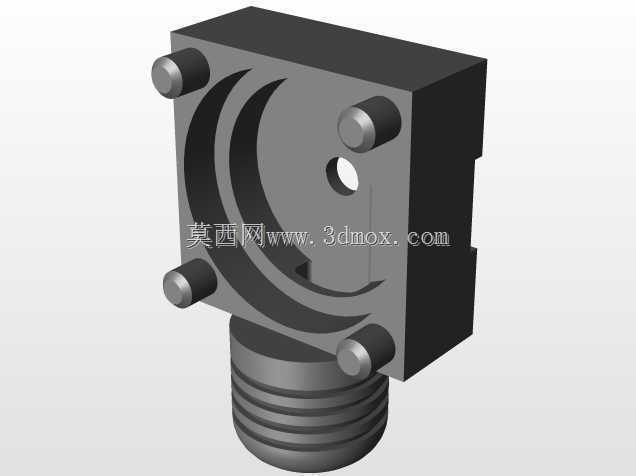

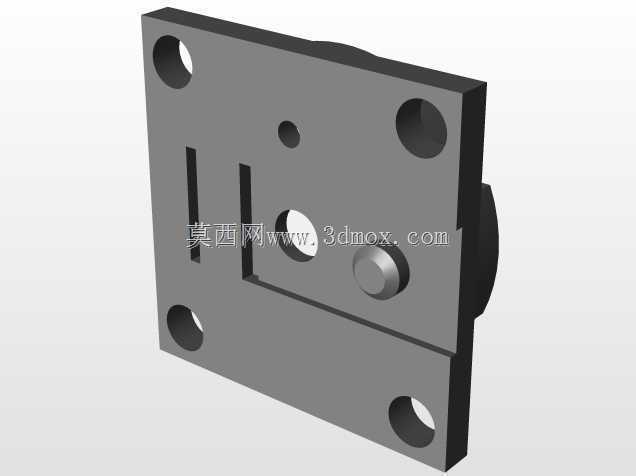

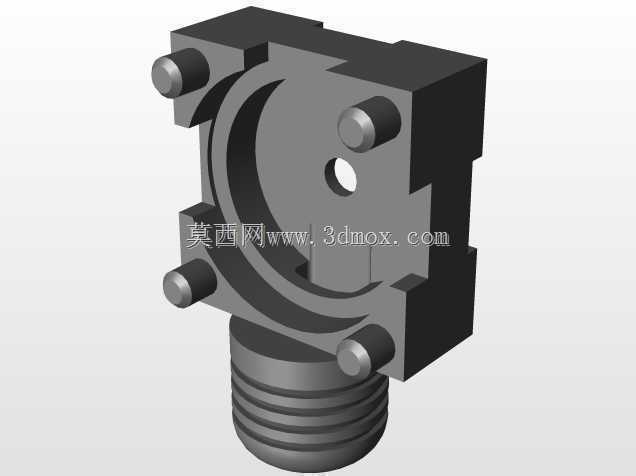

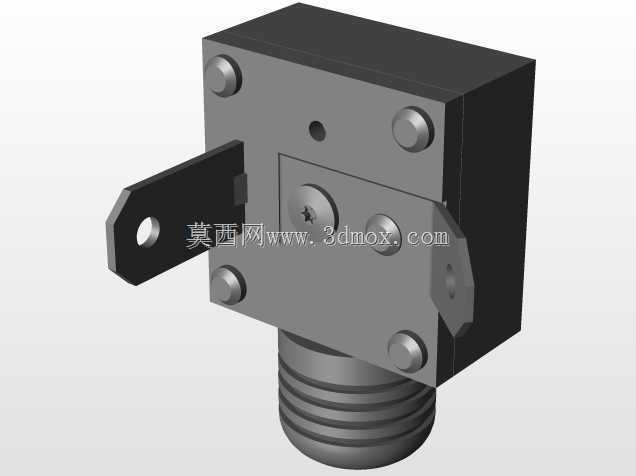

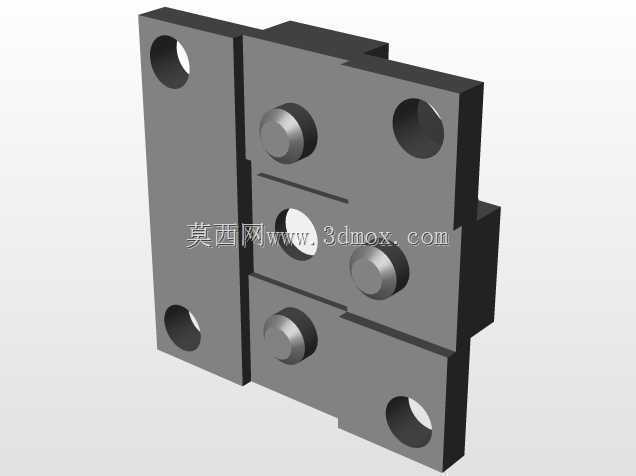

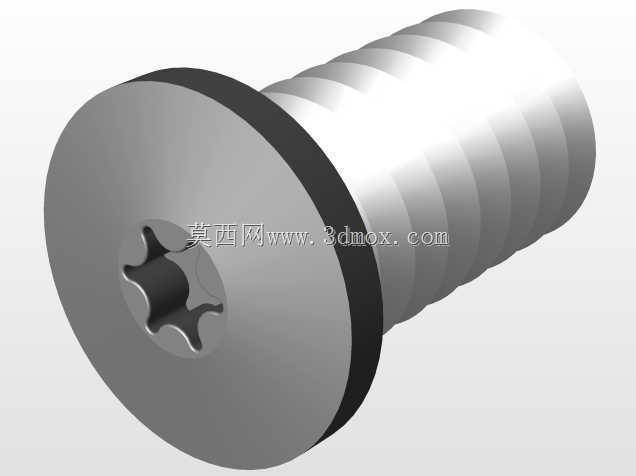

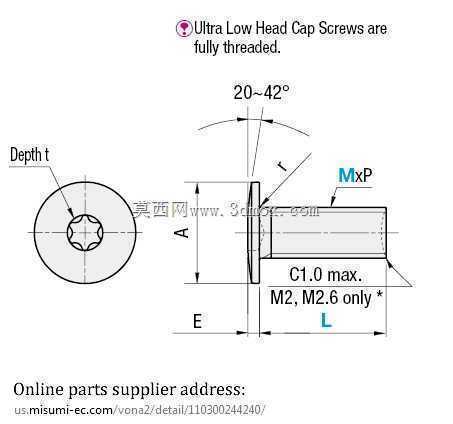

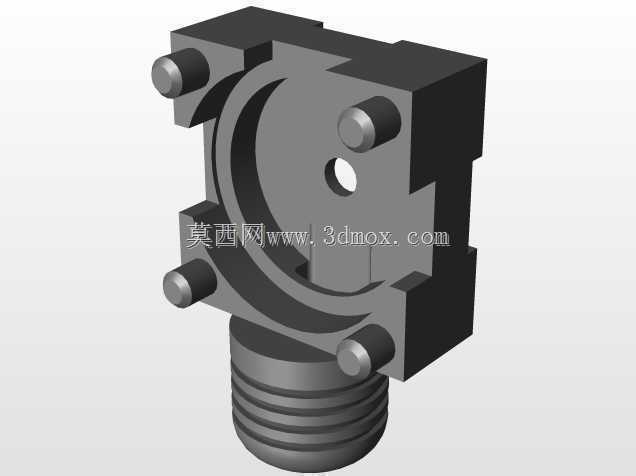

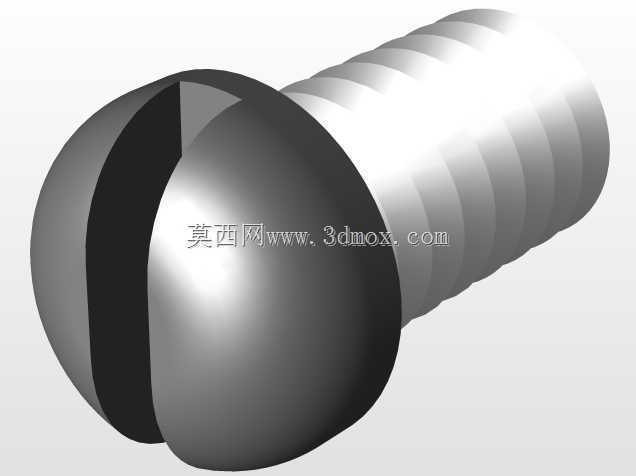

　　设计过程中首先确定的是安装边界，接头主体的法兰安装面预留了两个对称的固定孔位，孔位间距适配行业通用的12.7mm安装孔距，法兰整体厚度控制在2.3mm，既保证安装锁紧后不会因为法兰过薄出现受压变形，也不会因为法兰过厚占用设备壳体内部过多的纵深空间，整个接头装入设备面板后，外侧螺纹段的伸出长度为11mm，能够适配厚度1-5mm的设备面板，配合法兰面背面预装的硅橡胶密封垫圈，拧紧锁紧螺母后可以达到IP67级的密封效果，完全阻挡户外雨水、粉尘从安装缝隙进入设备内部。

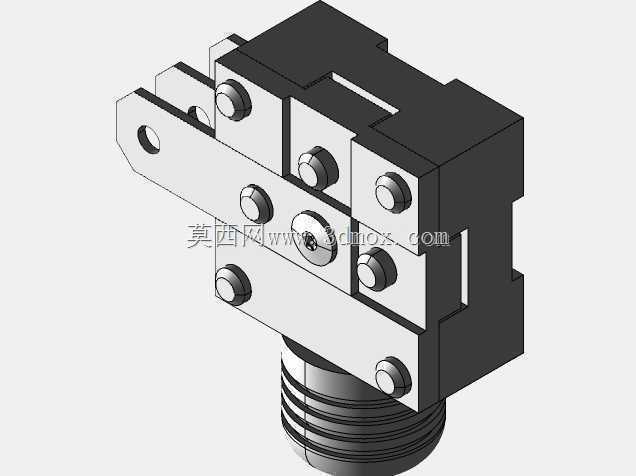

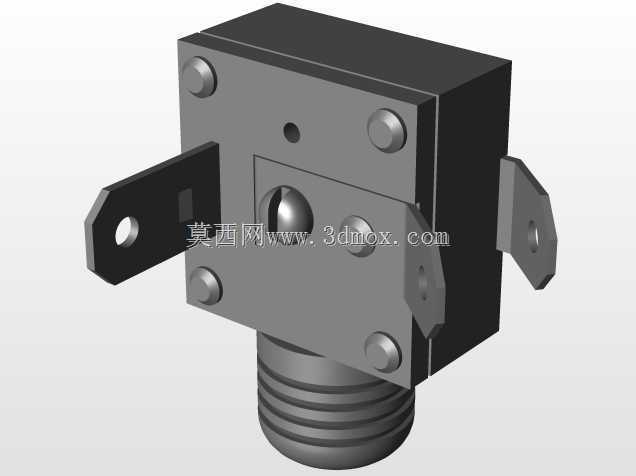

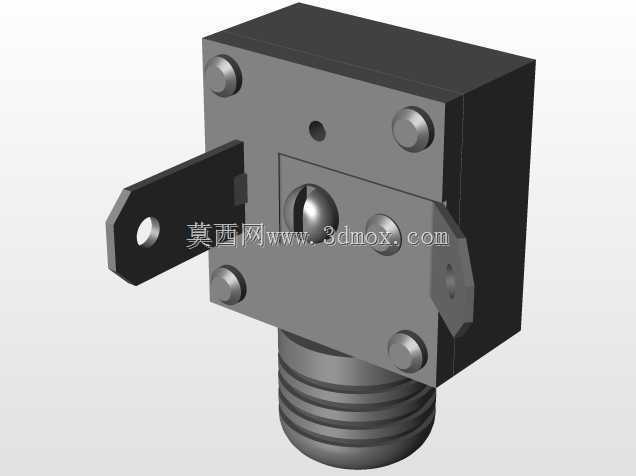

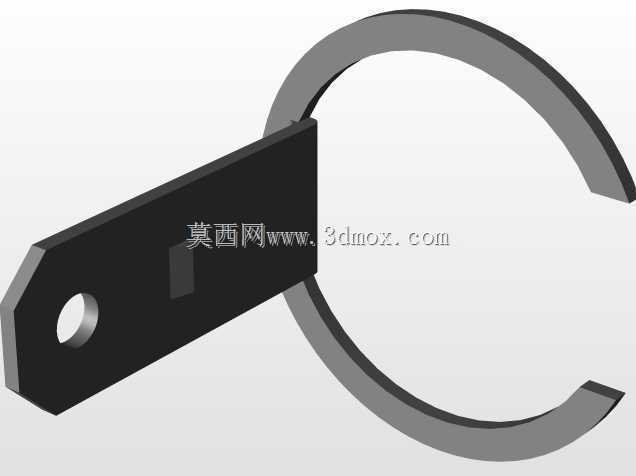

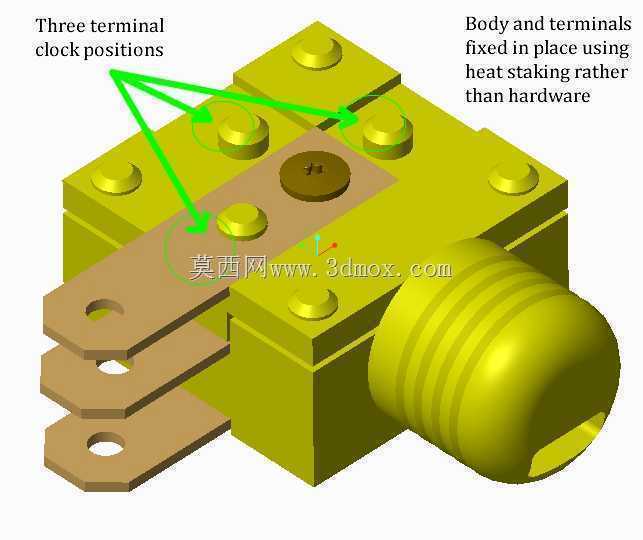

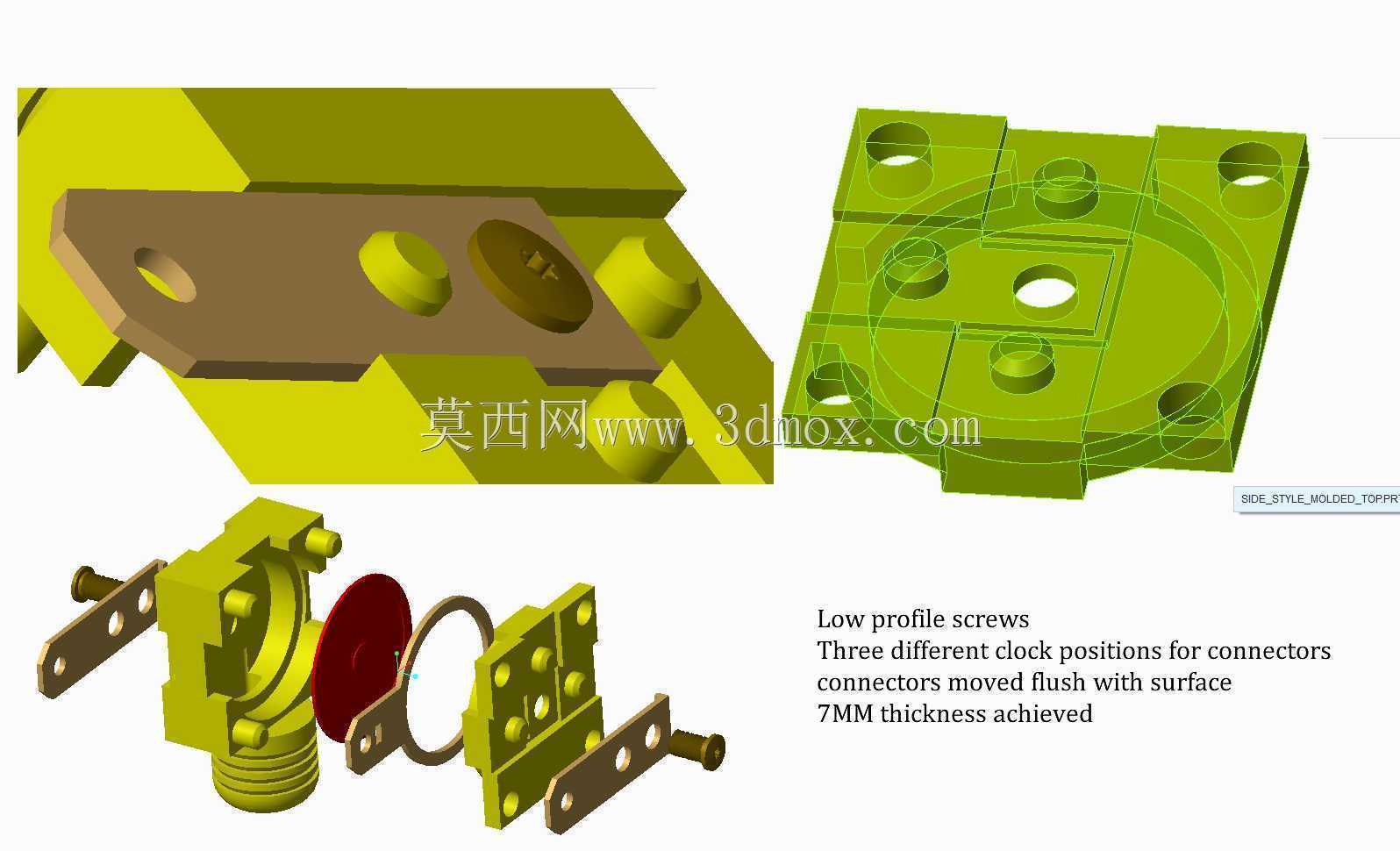

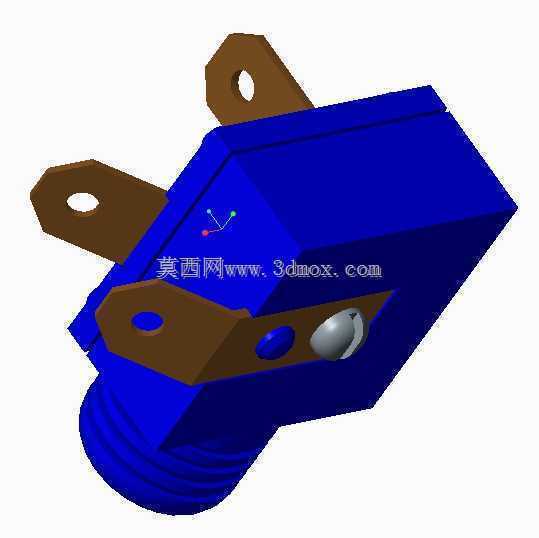

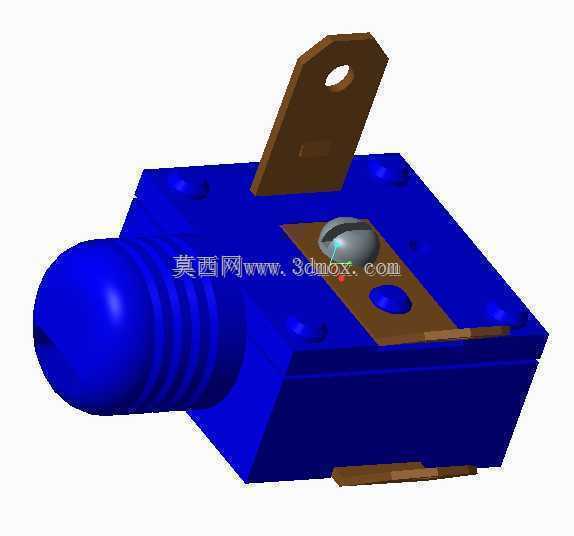

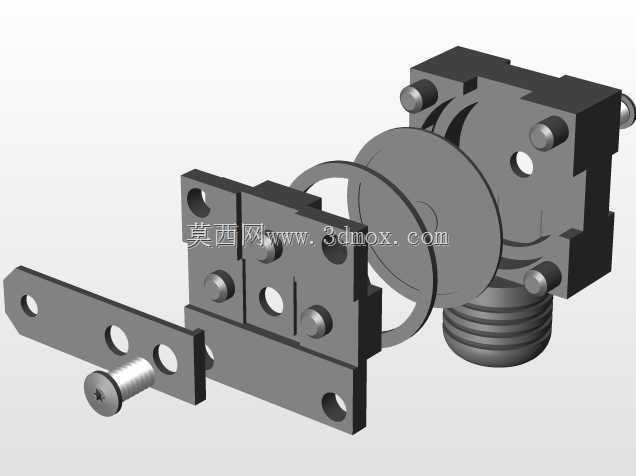

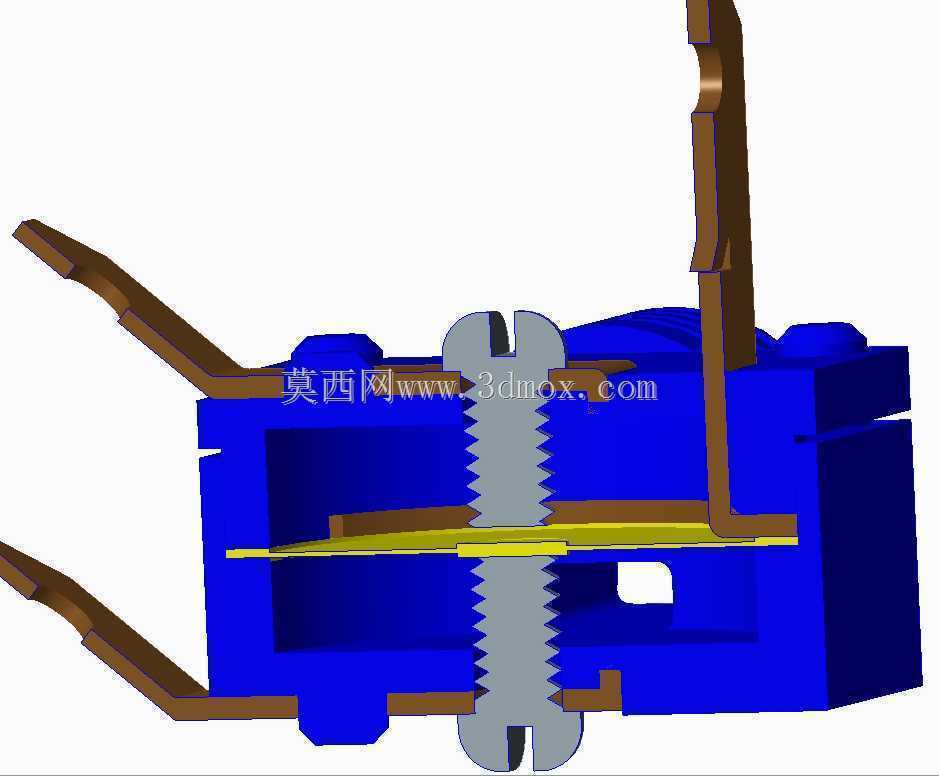

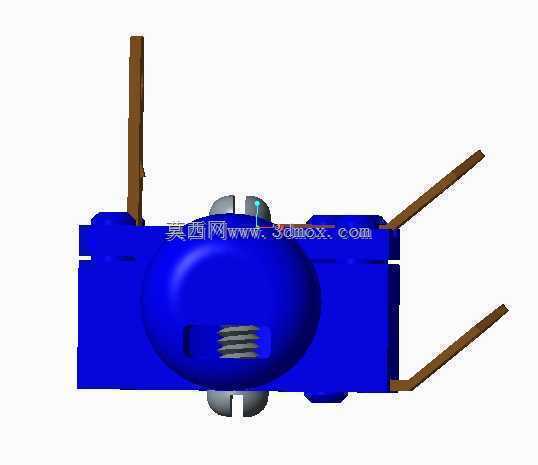

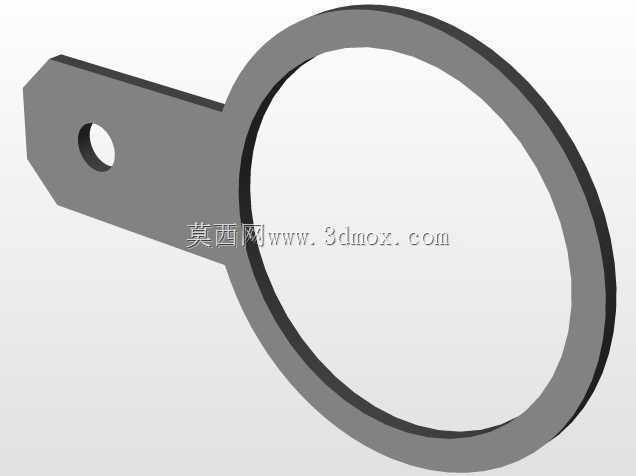

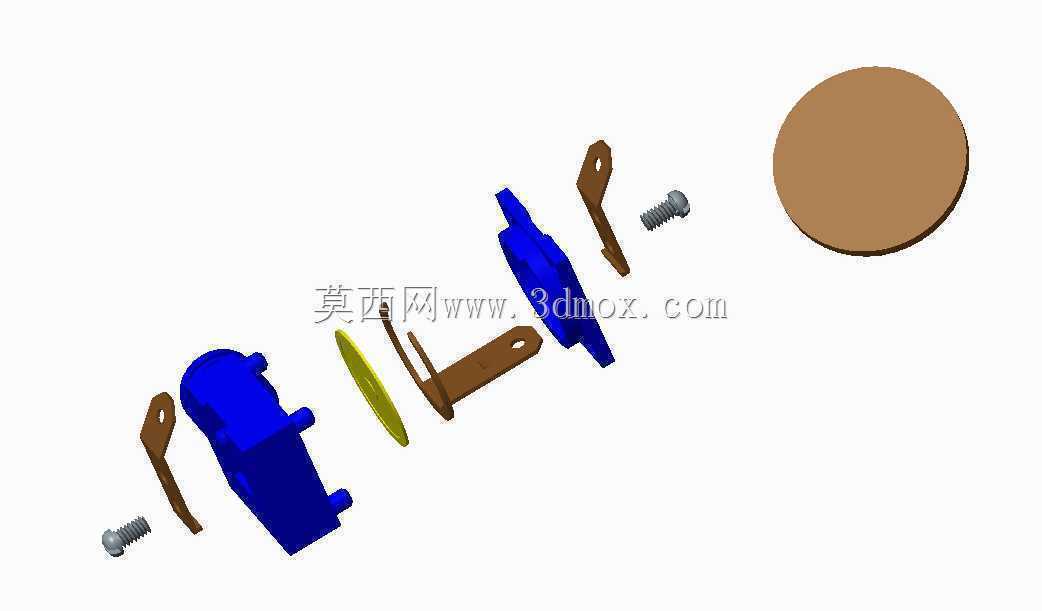

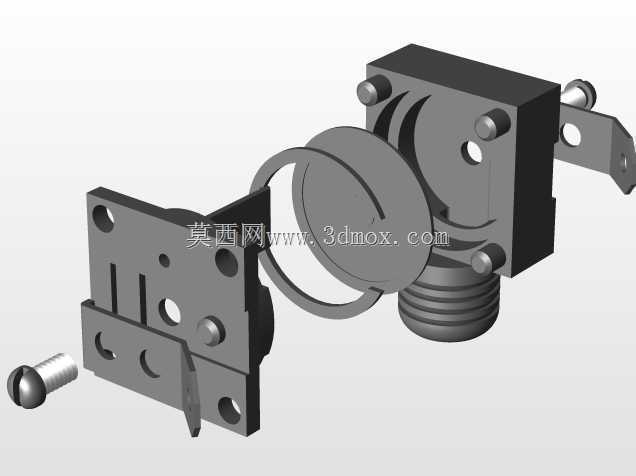

　　接线端采用的三端子压接结构，是区别于常规单芯同轴接头的核心设计，三个呈三角排布的接线端子分别对应内芯信号、外层屏蔽以及接地回路，每个端子都设计了带防滑齿的压接片，接线时不需要提前搪锡，只需要将剥好的线芯插入端子的穿线孔，用压线钳压合压接片就能完成固定，三角排布的端子之间预留了2.5mm的电气间隙，即使在10GHz的工作频段下也不会出现信号串扰的问题，同时每个端子的根部都做了倒锥结构的应力释放槽，当馈线受到外力拉扯时，应力会集中在倒锥位置，不会直接传递到接触端面，避免长期振动工况下出现接触电阻变大的问题。

　　接头的插接配合端采用标准的SMA型外螺纹内孔结构，内接触件采用铍青铜镀金处理，外层壳体采用黄铜镀三元合金，既保证了插接后的接触可靠性，也能在户外盐雾环境下长期使用不出现锈蚀，插接端的内部介质采用聚四氟乙烯材料，介电常数稳定在2.05±0.02，能够保证全频段下的阻抗一致性，避免信号传输过程中出现过大的回波损耗。在外形细节处理上，三个接线端子的外侧设计了一体式的绝缘防护隔栏，隔栏高度高出端子顶面1.2mm，既可以避免接线后多股线芯意外搭接造成短路，也能在灌封密封胶时起到挡胶的作用，不需要额外制作灌封治具，接线完成后只需要在隔栏内部填充室温硫化硅橡胶，就能实现接线端的整体密封，完全满足户外长期使用的防护要求。

　　从安装适配性来看，整个接头的最大外轮廓尺寸控制在20mm×16mm×15mm，在多接头并排布置的场景下，相邻接头的中心距只需要预留18mm就不会出现安装干涉，相比同规格的焊接式接头，它的接线效率提升了60%以上，而且不需要配备焊接设备，现场施工时只需要普通压线钳就能完成接线作业，非常适合野外通信设备的现场安装与后期维护。结构设计时还特意将接地端子的长度比信号端子长0.8mm，在插接配对接头时，接地回路会先于信号回路接通，拔开时信号回路先断开，能够有效避免热插拔过程中产生的静电击穿前端射频器件，这个细节设计在实际工程应用中能够大幅降低设备的现场故障率。
