便携三层结构旅行牙刷结构设计

　　这款便携旅行牙刷的结构设计，核心围绕差旅场景下的口腔清洁需求展开，区别于家用常规牙刷的大尺寸设计，整体轮廓做了收窄优化，整体长度控制在150mm区间，最大握持处直径控制在18mm，能够适配常规旅行洗漱包的收纳格尺寸，不会占用过多收纳空间，也不会因为长度过长在包内弯折损坏刷柄结构。

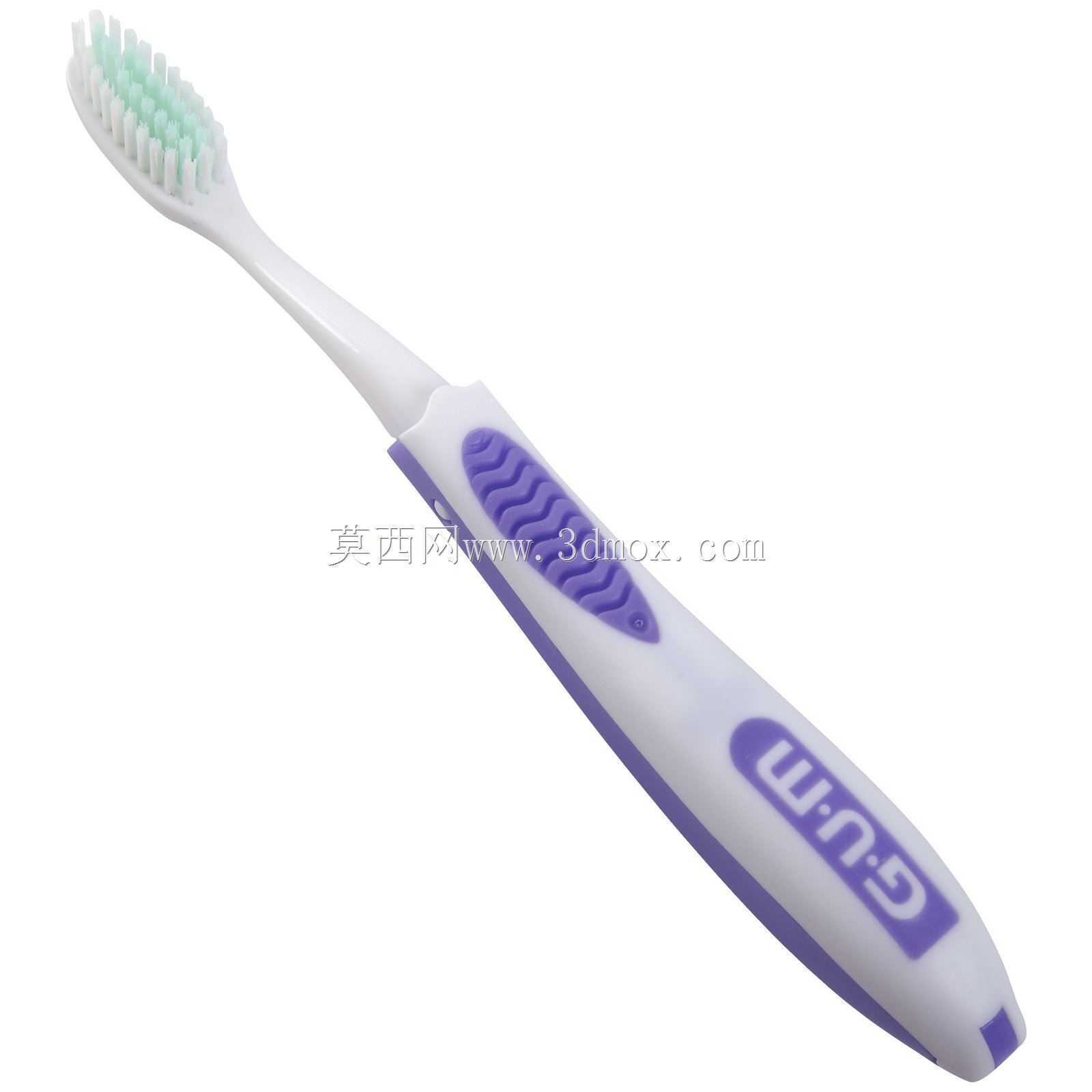

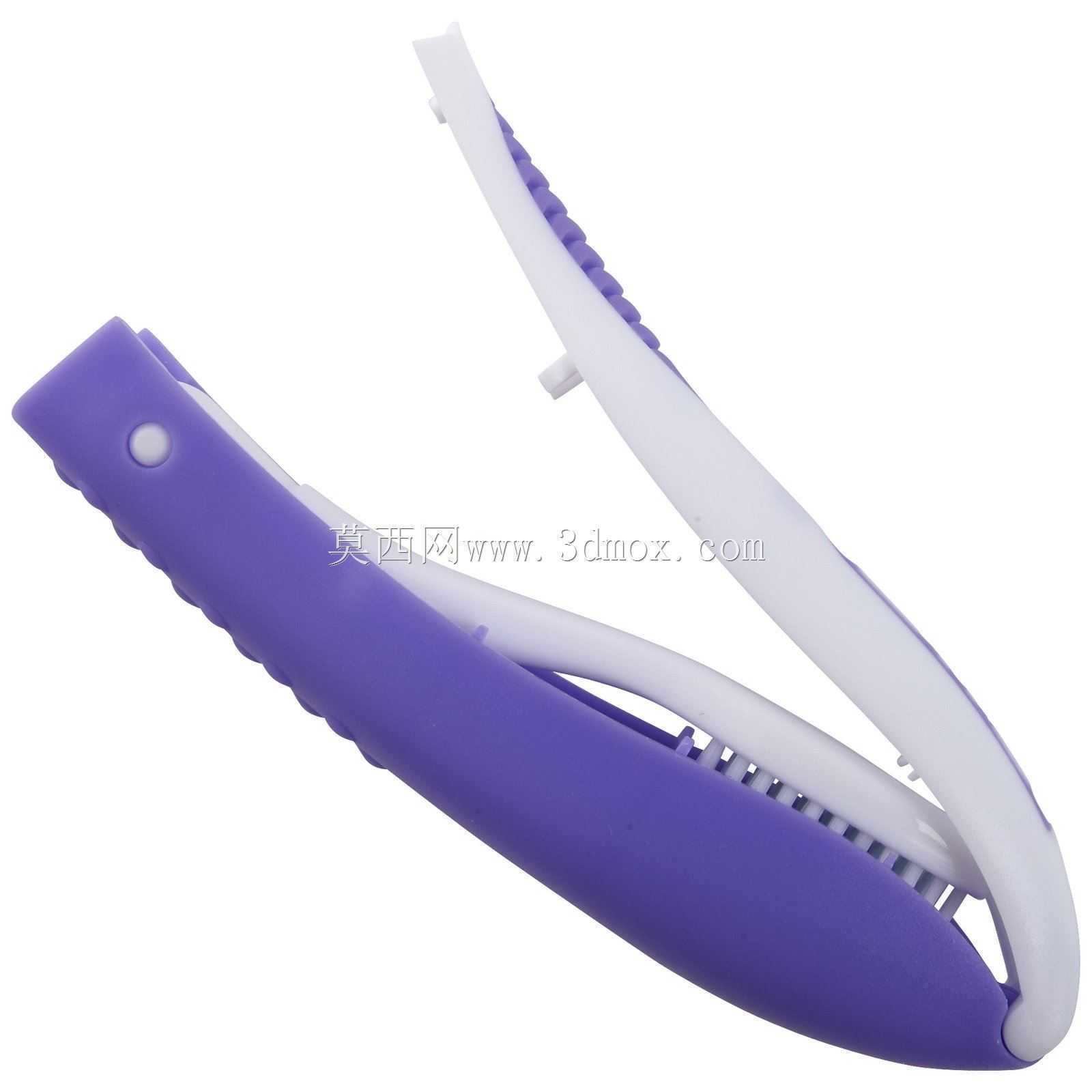

　　从功能结构来看，这款牙刷采用三层嵌套式结构设计，最内层为刷柄的核心承力骨架，采用高刚性PP材质注塑成型，承担日常刷牙时的握持受力，避免刷牙过程中刷柄出现过度形变导致的发力偏移；中间层为防滑包覆层，采用软质TPE材质，在拇指握持区域做了波浪形凹凸纹理，纹理深度控制在0.8mm，既能够保证湿手状态下的握持摩擦力，又不会因为纹理过深残留牙膏污渍难以清洁；最外层为刷头与刷柄的连接锁定结构，刷头部分可以通过卡扣结构与刷柄实现紧密贴合，在非使用状态下可以将刷头收纳至刷柄内部的空腔中，避免刷头暴露在洗漱包内沾染灰尘与其他物品的污渍，同时也能保护刷丝不会因为挤压出现弯折变形。

　　刷头部分的设计也做了针对性优化，刷丝采用高低错落的排布方式，外层刷丝长度比内层刷丝长1.2mm，能够在清洁牙齿表面的同时，深入齿缝区域清理食物残渣，刷丝的固定采用铜片锚固工艺，每束刷丝的拉拔力控制在15N以上，避免长期使用过程中出现刷丝脱落的问题。刷头与刷柄的连接卡扣做了定位凸点设计，安装时只需要将刷头对准卡槽推入，听到卡扣卡合的声响即可完成锁定，拆卸时只需要按压刷柄侧面的解锁按键即可拔出刷头，整个操作过程单手握持即可完成，不需要双手配合操作，适配差旅过程中单手操作的使用场景。

　　从实际使用的场景适配来看，这款牙刷的结构设计充分考虑了不同握持习惯的用户需求，防滑包覆层的覆盖区域从刷柄中部延伸至尾部，长度达到70mm，无论是正手握持还是反手握持都能够接触到防滑区域，适配不同用户的刷牙发力习惯。刷柄尾部做了圆弧过渡处理，没有尖锐棱角，即使在收纳过程中与其他洗漱用品碰撞，也不会刮花其他物品的表面，同时圆弧尾部也能够提升握持时的贴合感，长时间握持刷牙也不会出现硌手的问题。

　　在结构强度的设计上，刷柄的核心骨架壁厚控制在2.2mm，通过加强筋结构提升整体抗弯折性能，经过测试在10N的侧向力作用下，刷柄的形变量不超过2mm，能够满足日常刷牙的受力需求，不会出现刷柄断裂的问题。刷头与刷柄的连接卡扣做了加厚处理，卡扣的配合间隙控制在0.1mm以内，既能够保证插拔的顺畅度，又不会出现使用过程中刷头松动脱落的问题。刷丝的顶端做了磨圆处理，磨圆率达到90%以上，避免刷牙过程中尖锐的刷丝顶端划伤牙龈组织，提升使用过程中的舒适度。

　　从建模实现的角度来看，这款牙刷的结构建模需要重点处理三层结构的配合公差，软质包覆层与硬质骨架的贴合面需要做0.05mm的过盈设计，保证二次注塑过程中两种材质能够紧密结合，不会出现分层脱落的问题。刷头的刷丝排布需要按照实际的束位进行阵列排布，每束刷丝的直径控制在1.5mm，束与束之间的间距控制在1mm，保证刷丝排布的密度既能够满足清洁需求，又不会因为密度过高导致牙膏残留难以冲洗。刷柄表面的防滑纹理需要做拔模角度处理，拔模角度控制在1.5度，保证注塑生产过程中能够顺利脱模，不会出现纹理区域粘模的问题。
