铰接式双孔连接机械支撑构件

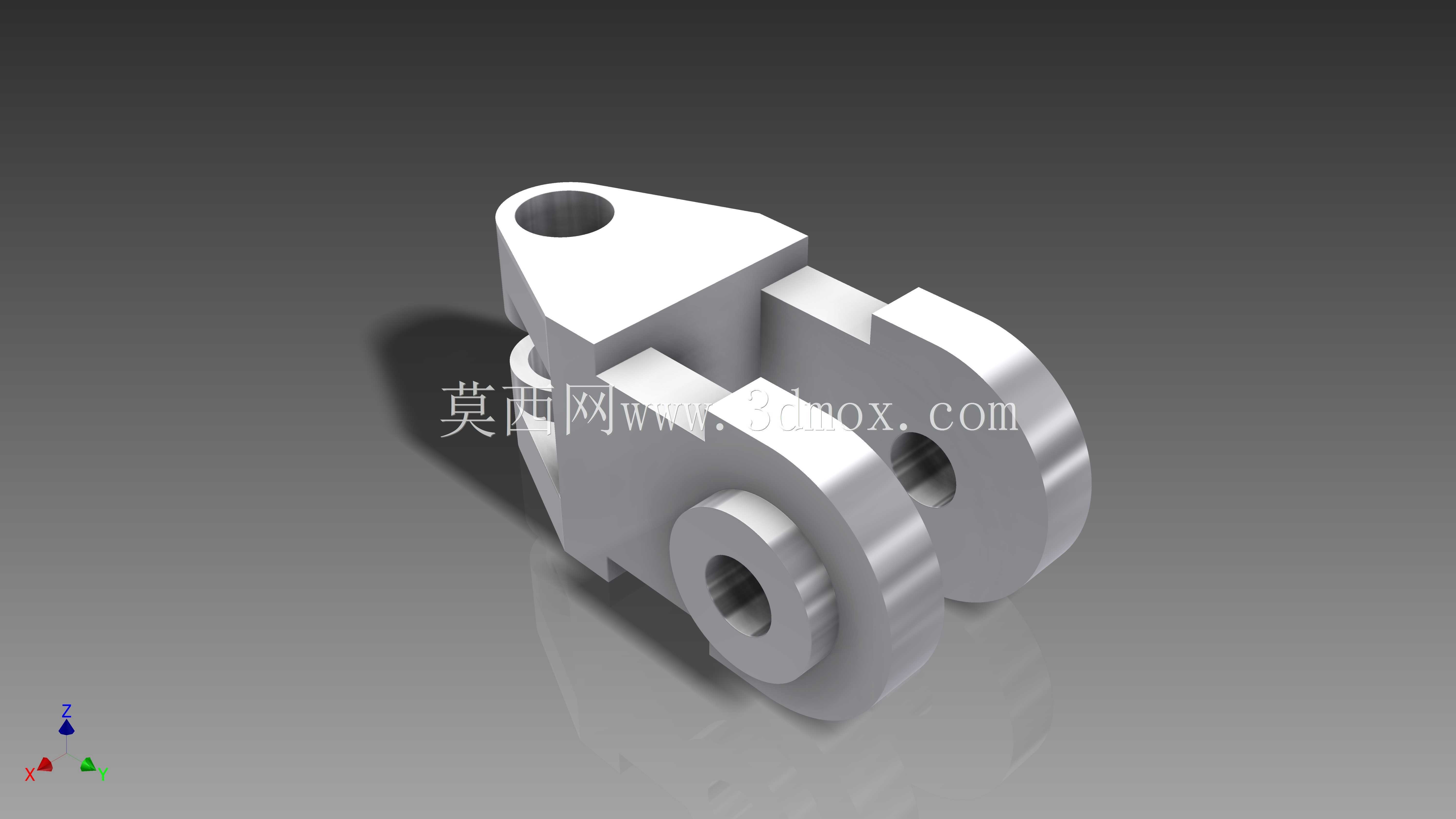

　　这类带双铰接孔的块状支撑连接构件，多应用在需要实现小角度相对转动的机械传动链路里，常见于轻工自动化设备的连杆传动端、小型工程机械的操作机构连接位，也会出现在非标设备的活动门闩、可调支撑臂的铰接节点上，核心作用是在两个存在相对摆动需求的结构件之间，传递拉压载荷同时保留设定范围内的转动自由度，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，构件主体采用一体化铸造成型后做机加工的工艺路线，主体块的上部设置单通孔，用于和固定端的销轴配合，下部的双平行耳板结构设置同轴通孔，用来和活动端的连杆或者摆臂铰接，双平行耳板的设计相比单耳结构，能大幅提升铰接位的抗侧向倾覆能力，承受偏载时不会出现耳板单侧变形的问题，

　　耳板的厚度根据常规工况下载荷的剪切应力计算取值，孔边都做了倒角处理，既方便销轴装配时的导入，也能消除孔边的应力集中缺口，避免长期交变载荷下出现裂纹。构件的安装边界需要注意，上部单孔的轴线和下部双孔的轴线保持空间平行，两个轴线的中心距是整个构件安装时的核心定位尺寸，装配时要保证两个铰接位的销轴轴线平行度误差控制在0.1mm以内，否则会出现转动卡滞、销轴偏磨的问题；构件的非配合面保留了铸造拔模斜度，配合面也就是两个铰接孔的内圆柱面、耳板的内侧贴合面都做了精加工，表面粗糙度控制在Ra3.2以内，保证和销轴、活动件贴合时没有多余间隙，减少传动过程中的冲击噪音。在实际选型使用时，要根据铰接位传递的最大拉压力核算销轴的剪切强度，

　　同时要验算耳板孔位的挤压应力，这类构件的材质多选用ZG270-500铸钢，有耐腐蚀需求的工况也可以选用304不锈钢铸造，日常维护时只需要定期在铰接孔的注油位补充润滑脂，就能减少销轴和孔壁的磨损，延长构件的使用寿命。设计这类构件的时候，还要注意在主体块和耳板的衔接位置做圆弧过渡，不要留直角接缝，避免铸造时出现缩孔、应力集中的缺陷，上部的单孔端可以根据安装需求加工成平面贴合面，保证和固定基座安装时的接触面积足够，不会出现安装后松动的问题；双ear板的外侧间距要和配合的活动连杆端部宽度匹配，预留0.2-0.3mm的装配间隙，既不会因为间隙过大出现传动晃动，也不会因为间隙过小导致装配困难、转动时摩擦卡滞。这类铰接构件虽然结构不算复杂，但在整个传动链路里属于核心受力件，一旦出现断裂或者变形，会直接导致整个机构的动作失效，所以建模的时候要严格把控各个孔位的同轴度、平行度公差，加工时也要对关键配合尺寸做全检，避免不合格件流入装配环节。
