SolidWorks平台齿轮参数化设计辅助工具

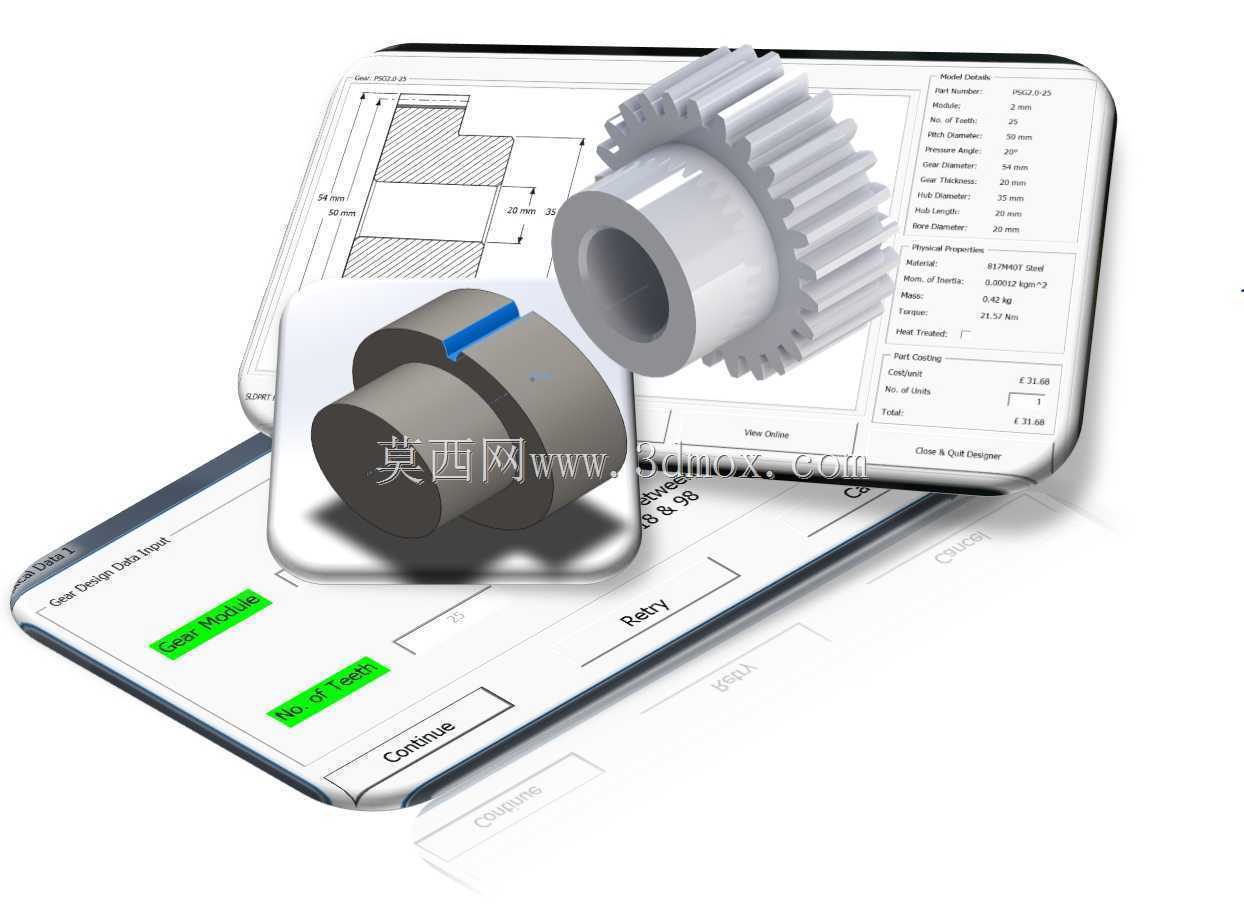

　　在常规机械传动结构的三维设计流程里，齿轮类零件的建模往往占用结构工程师大量的重复工作时间，不同模数、齿数、压力角、齿宽参数的直齿、斜齿齿轮，若每次都从齿廓曲线生成开始手动绘制，不仅效率低下，还容易出现齿形参数偏差，导致后续装配啮合时出现干涉、传动卡滞等问题。这款基于SolidWorks API开发的齿轮设计辅助工具，核心就是解决通用机械传动场景下的齿轮快速建模需求，覆盖输送机、减速机、机床传动箱、自动化设备动力传输单元等绝大多数常用齿轮的应用场景，不需要工程师手动计算渐开线齿廓坐标、逐段绘制齿形曲线，只需要在交互界面输入对应设计参数，就能直接生成符合啮合精度要求的齿轮三维实体。

　　从实际工程使用的角度看，工具的功能逻辑完全贴合机械设计的常规流程：首先覆盖了最常用的直齿圆柱齿轮、斜齿圆柱齿轮两类传动件，参数输入项包含模数、齿数、压力角、齿宽、轴孔直径、键槽尺寸这些安装边界必须的结构参数，生成的齿轮模型自带符合国标的渐开线齿形，齿顶高、齿根高、齿侧间隙的预留值都按照通用机械传动的常规公差要求设定，不需要后续再手动修正齿形参数。设计思路上没有做过于冗余的复杂功能，所有参数项都是一线结构设计中选型齿轮时必须确定的核心尺寸，没有多余的装饰性结构选项，避免工程师在非核心参数上浪费时间，生成的模型直接可以用于装配体配合、干涉检查、工程图导出全流程，不需要二次修整齿形结构。

　　在安装边界与尺寸适配层面，工具生成的齿轮模型完全保留参数化关联特性，工程师可以根据实际安装空间的限制，随时调整齿宽、轮毂凸台尺寸、轴孔配合公差，所有关联的齿形、键槽、减重孔结构都会同步更新，不会出现特征报错、齿形失真的问题。针对不同传动场景的需求，工具还预设了几类常用的齿轮参数模板：比如轻载自动化输送场景用的小模数齿轮，重载减速机传动用的中大模数齿轮，都可以直接调用基础模板再微调局部尺寸，大幅缩短从选型到出模型的周期。

　　实际使用中，这类参数化工具最大的价值是统一了团队内部的齿轮建模标准，避免不同工程师绘制的齿轮齿形精度不统一、配合尺寸标注混乱的问题，生成的模型齿形精度满足常规传动的啮合仿真要求，可以直接导入运动仿真模块做传动比校验、接触应力分析，不需要额外修正模型几何误差。对于需要做系列化齿轮组设计的场景，比如多级减速机的传动齿轮组、输送线的分级传动齿轮，只需要依次输入各级传动的参数，就能快速生成整套啮合齿轮模型，装配时只需要按照中心距配合即可，不会出现齿形不匹配导致的啮合干涉问题。工具生成的齿轮结构也兼顾了实际加工的工艺要求，齿根过渡圆角、轮毂拔模斜度、键槽边角倒角这些加工必须的工艺结构都自动生成，不需要工程师后续再补充工艺特征，导出的工程图可以直接标注尺寸用于生产加工，齿形参数与加工要求的对应关系也符合通用齿轮加工的工艺规范，不会出现设计模型无法落地加工的问题。
