家用螺旋发热盘式电加热炉结构设计

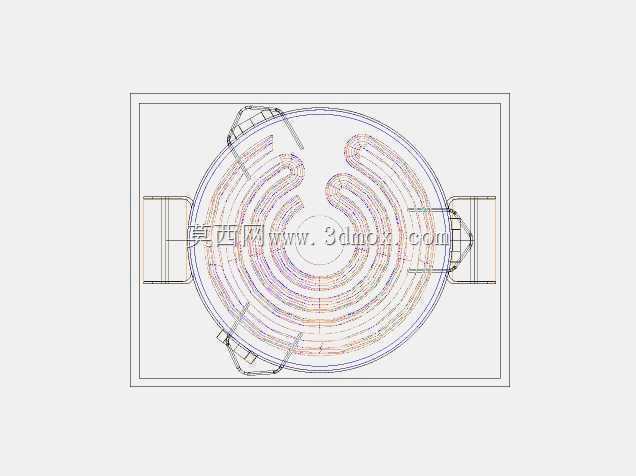

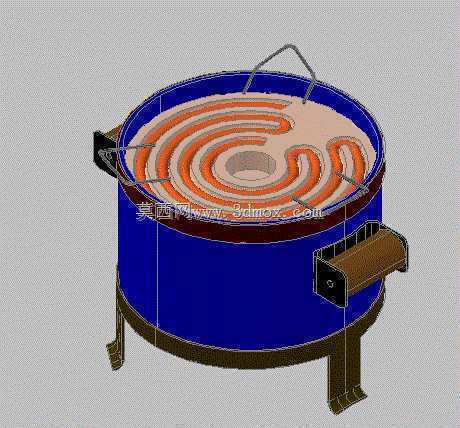

　　这款家用电加热设备的三维结构，核心围绕小空间内的高效热转换需求搭建，日常可用于小型实验加热、家用食材烹制、工件局部预热等场景，适配桌面放置的使用需求，整体结构没有冗余设计，所有部件都围绕发热、承托、隔热、操作四个核心功能排布。从结构布局来看，核心发热区域采用螺旋盘绕的电热合金丝排布方案，发热丝嵌装在耐热绝缘的盘状基座内，螺旋走向从盘体中心向外逐圈延展，这种排布方式能让发热区域的热场分布更均匀，避免局部热量集中导致的基座烧损，同时螺旋结构预留了热胀冷缩的形变余量，长期高温工作下不会因为热应力出现丝体变形、搭接短路的问题。盘体中心设置的圆形凹位，是为了适配小型坩埚、圆底容器的放置定位，避免加热过程中容器滑移，

　　同时凹位结构也能聚拢中心区域的热量，减少热流向外无意义散逸。炉体外壳采用直筒式薄壁结构，外壳与内部发热基座之间填充有隔热保温层，既可以减少热量向外壳传递，避免外壳温度过高造成烫伤风险，也能降低炉体整体的热损耗，提升加热效率。外壳侧面设置的木质握持把手，采用低导热系数的材质制作，把手通过金属连接支架与炉体侧壁固定，支架与外壳之间预留有隔热间隙，避免热量直接传导至把手部位，挪动高温状态下的炉体时无需额外佩戴隔热手套，操作便利性更强。炉体底部设置三个支脚结构，支脚采用弯折金属板材制作，底部带有安装固定孔，既可以直接放置在平整桌面使用，也可以通过螺栓将炉体固定在工作台架上，适配不同的安装场景；支脚的高度设计预留了底部走线与通风间隙，

　　炉体内部的接线端子区域可以通过底部间隙自然散热，避免接线部位长期处于高温环境出现绝缘层老化。炉体顶部设置的金属提手，采用圆钢弯折成型，两端铰接在炉体上口边缘，日常使用时可以将提手放倒贴合炉沿，不会干涉容器放置，需要挪动整炉时可以将提手竖起，方便整体搬移。从安装边界尺寸来看，炉体整体为圆柱形态，外径控制在常规家用炉具的适配尺寸范围内，高度适配桌面操作的人体工学高度，放置在常规80cm高度的工作台上时，发热盘平面与操作者的手肘高度基本齐平，取放容器的操作姿态更舒适。设计过程中重点平衡了结构强度与整体重量的关系，外壳采用薄钢板卷制焊接成型，在保证结构刚性的前提下尽可能降低整体自重，支脚与外壳的连接采用点焊加铆接的双重固定方式，

　　长期承受炉体自身重量与加热容器的载荷不会出现连接松动。发热盘的基座采用耐热陶瓷材质压铸成型，表面平整度控制在合理公差范围内，保证容器放置时与发热区域的贴合度，进一步提升热传导效率。接线部位设置在侧面把手的下方区域，接线端带有绝缘防护外壳，既可以避免日常操作时误触接线端子，也能防止液体泼溅导致的绝缘失效问题。整体结构没有复杂的传动或电控部件，核心依靠电热丝的电流热效应实现加热功能，结构可靠性高，日常维护仅需定期清理发热盘表面的杂物、检查接线端子的紧固状态即可，不需要复杂的保养流程，适配家用、小型作坊、简易实验室等非工业级连续加热的使用场景，在满足基础加热功能的前提下，尽可能压缩了制造成本与维护难度，结构设计完全围绕实际使用中的痛点展开，没有多余的装饰性结构，所有外露部件都具备对应的实际功能。
