丝杠导向式单向移动直线传动机构

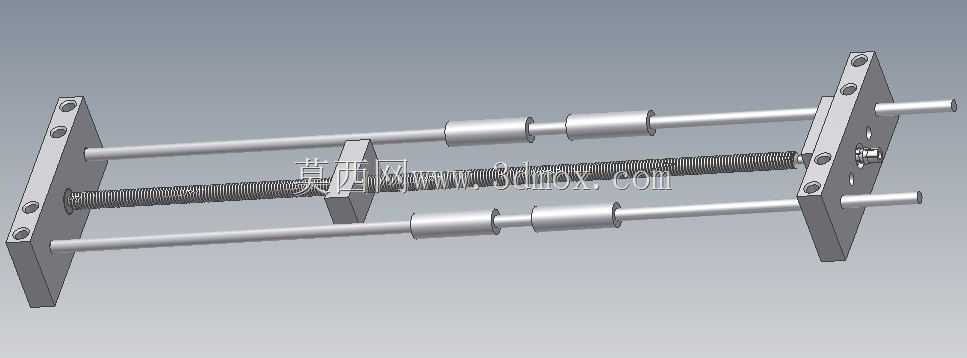

　　这套单向移动直线传动结构，常被集成在各类需要定点位移、单方向进给的工位场景中，比如小型物料的定点推送、检测工位的探头进给、工装夹具的位置微调环节，在电子元器件组装、小型零件检测、实验室自动化取样设备里都能见到同原理的结构应用。整个机构的核心传动逻辑采用丝杠副配合平行导向轴实现，区别于普通皮带传动的低刚性问题，丝杠传动的进给精度更高，配合两端的安装立板形成稳定的框架支撑，能在有限的安装空间内实现稳定的直线往复动作，且因为是单向驱动设计，不需要额外配置复杂的换向结构，控制逻辑更简单，适合固定行程的重复位移作业。

　　从结构设计逻辑来看，两侧平行布置的光轴作为导向支撑，承担滑台移动过程中的径向载荷与倾覆力矩，中间的传动丝杠只承担轴向的传动推力，这种负载分离的设计思路能有效延长丝杠的使用寿命，避免丝杠承受额外的径向力导致磨损加快、传动精度下降。滑台部分通过直线轴承与导向轴配合，移动过程中摩擦阻力小，长时间运行也不会出现卡顿问题，滑台上预留的多个安装孔位，可以根据实际使用需求加装推块、检测探头、夹具等不同的执行末端，适配不同的工位功能需求。两端的安装立板采用加厚板材加工，既作为导向轴与丝杠的安装基准，也承担整个机构与设备主机架连接的固定作用，立板上的安装孔采用对称布置，安装时不需要额外做方向区分，能减少现场装配的调整工作量。

　　在安装边界与尺寸适配层面，整套机构的横向总长度由有效行程加上两端立板的厚度尺寸决定，导向轴的直径根据所需承受的负载大小匹配，常规小负载场景下选用直径12-16mm的光轴即可满足刚性要求，丝杠的导程根据所需的进给速度选择，小导程适合高精度微调场景，大导程适合需要快速进给的工位。安装时需要保证两根导向轴的平行度误差控制在0.05mm/m以内，丝杠的轴线与导向轴的平行度误差同样需要控制在同精度范围内，否则会导致滑台移动过程中出现卡滞、丝杠磨损异常的问题。两端立板与主机架连接时，需要保证安装面的平面度，避免立板安装后出现倾斜，导致整个传动框架的基准偏移。

　　实际使用过程中，这套结构的维护成本极低，只需要定期在丝杠与直线轴承的配合位置添加润滑脂，就能保证长时间的稳定运行，因为没有复杂的传动链路，故障点主要集中在丝杠螺母磨损与直线轴承的损耗上，备件更换也十分方便，不需要拆解整个机构框架就能完成易损件的替换。相比采用直线导轨的同行程移动机构，这种光轴配合丝杠的结构成本更低，安装调试难度更小，对于负载不大、精度要求在中等水平的应用场景来说，性价比优势十分明显，很多小型自动化设备的开发中，工程师都会优先选用这类成熟的传动结构来缩短开发周期，减少非标设计的验证成本。滑台的移动行程可以通过在导向轴上加装限位挡圈来调整，不需要修改核心的传动部件，就能适配不同的工位行程需求，灵活度较高。
