带防护网涵道式螺旋桨动力装置结构

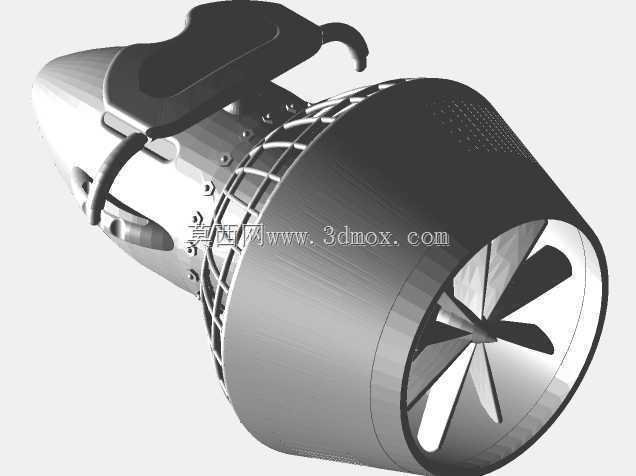

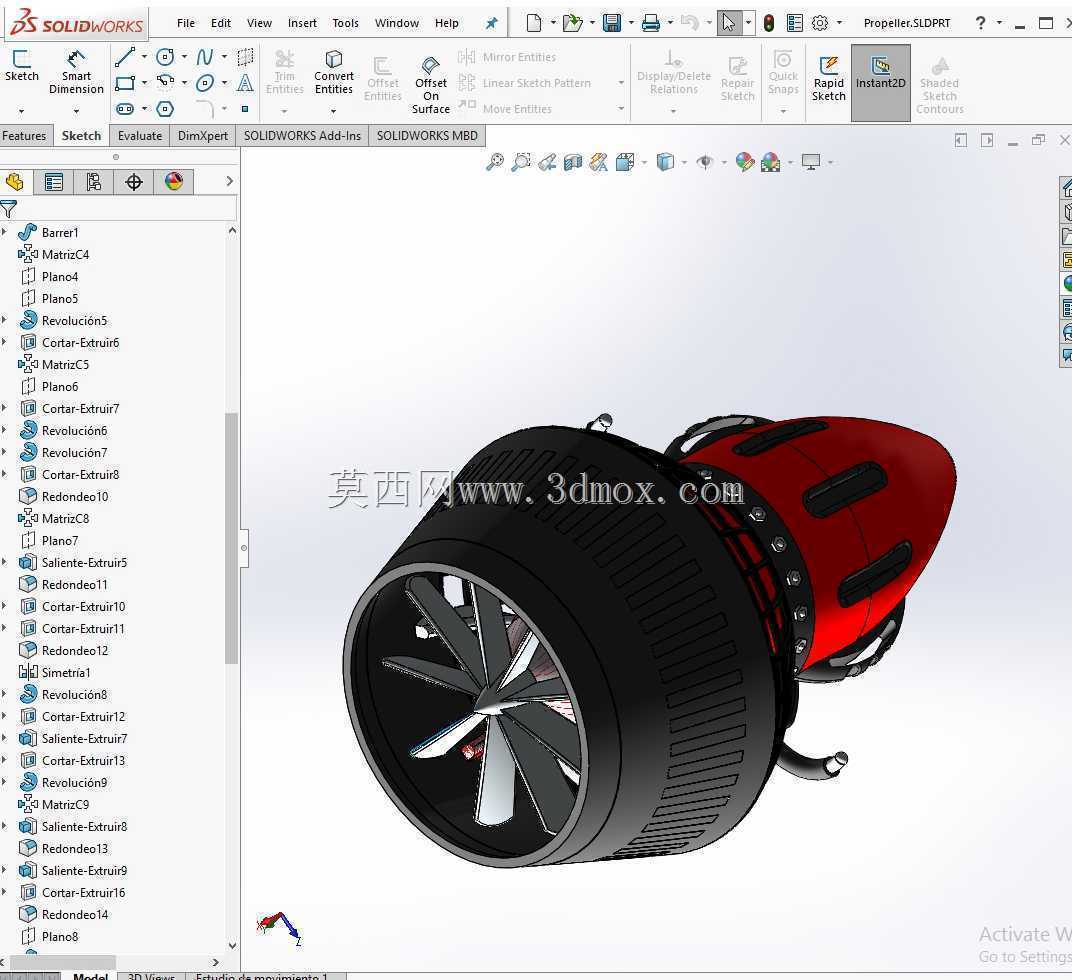

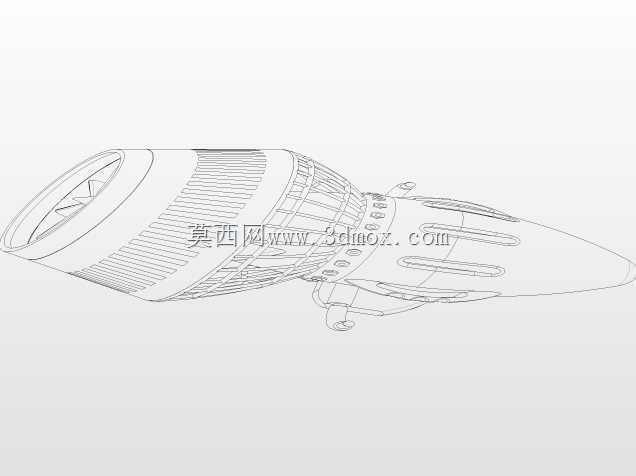

　　在轻型载人飞行器、电动垂直起降航空器、小型风洞试验台、地面气垫输送设备的动力段选型中，涵道式螺旋桨结构的应用占比正在逐年提升，这类结构相比外露式螺旋桨，首先解决了高速转动下桨叶边缘剐蹭异物、人员误触的安全隐患，同时涵道壁面的流体约束效应，能将桨尖涡流的能量损耗降低15%到22%，同等桨盘面积下的静推力输出可提升10%以上，在对空间占用、噪音控制有严格要求的场景下适配性极强。从结构设计逻辑来看，这套涵道螺旋桨的整体布局采用了前置整流罩、中部动力安装段、尾部桨叶防护网的三段式拼接思路，前端整流罩的曲面母线经过多轮流体仿真迭代，曲率变化全程平滑无突变，能将来流的附面层分离点尽可能后移，减少整流罩尾部的低压紊流区，

　　避免紊流直接冲击桨叶前缘造成的推力波动与结构振动。中部的动力安装段预留了标准的电机或小型活塞发动机安装法兰面，安装位的同轴度公差控制在0.02mm以内，能保证动力输出轴与桨叶旋转中心完全重合，避免高速转动下出现偏心振动，长期运行下的轴承损耗可降低40%左右；安装段的侧壁预留了走线槽与散热格栅，格栅的开孔方向顺着来流方向设置，既可以引导外部气流进入动力舱带走运行热量，又不会在舱内形成乱流影响内部元器件稳定性。尾部的桨叶防护网采用了径向辐条加周向加强圈的网格结构，网格的开孔尺寸经过计算，既可以阻挡直径超过8mm的异物进入桨叶转动区域，又不会对桨叶排出的气流造成过多遮挡，气流通过防护网的压损控制在3%以内；

　　防护网与涵道筒体采用快拆式卡扣连接，日常维护时不需要拆卸整个涵道结构，就能快速完成桨叶检查、异物清理的操作。桨叶本身采用了大后掠角的翼型设计，从叶根到叶尖的弦长、安装角连续渐变，叶根区域的安装角更大，适配靠近轴心处较低的线速度，保证整个桨盘面上的气流做功均匀，不会出现叶根区域失速、叶尖区域载荷过大的问题；每片桨叶的重心都经过动平衡校准，剩余不平衡量控制在G2.5等级以内，在最高设计转速下运行时，整机的振动速度值不超过2.8mm/s，不会对搭载的飞控传感器、机载设备造成振动干扰。涵道筒体的壁厚从前端到尾部采用渐变设计，前端安装法兰处壁厚最大，承担整个动力装置与机架连接的载荷，中部筒体壁厚适当减薄以控制整体重量，

　　尾部防护网安装位置设置了局部加强筋，抵消防护网受到异物冲击时的集中应力；整个筒体的连接法兰都设置了定位止口，装配时不需要反复调整同轴度，普通操作人员按照装配指引就能完成整套结构的拼接，装配误差可控制在设计允许范围内。在实际安装适配层面，这套结构的前端安装法兰预留了通用的螺栓孔位，孔位的分布圆尺寸适配市面上多数轻型飞行器、气垫设备的动力安装机架，不需要额外制作转接法兰就能直接挂载；涵道的整体外径尺寸经过优化，在同推力等级的涵道桨产品中径向占用空间更小，在多旋翼布局的飞行器上使用时，相邻两套动力装置的桨盘气流不会出现互相干扰的问题，整机的动力匹配难度大幅降低。针对不同的应用场景，这套结构的桨叶角度还可以在一定范围内调整，当用于需要大静推力的垂直起降场景时，可将桨叶安装角调大，提升低转速下的推力输出；当用于需要高速巡航的固定翼飞行器场景时，可适当减小桨叶安装角，降低高前进比下的桨叶阻力，提升巡航阶段的动力效率。结构的所有外露金属件都做了阳极氧化防腐处理，在沿海高盐雾、高湿度的使用环境下，也能保证长期使用不会出现锈蚀、结构强度下降的问题；非金属的整流罩、桨叶部件采用了抗紫外线的复合材料配方，长期户外暴晒下不会出现材料老化、强度降低的情况，全生命周期内的结构可靠性有充足保障。
