带拱形限位结构的基座类练习构件

项目分类:通用机械零部件 发布时间:2022-01-29 ID:530043
  • 带拱形限位结构的基座类练习构件

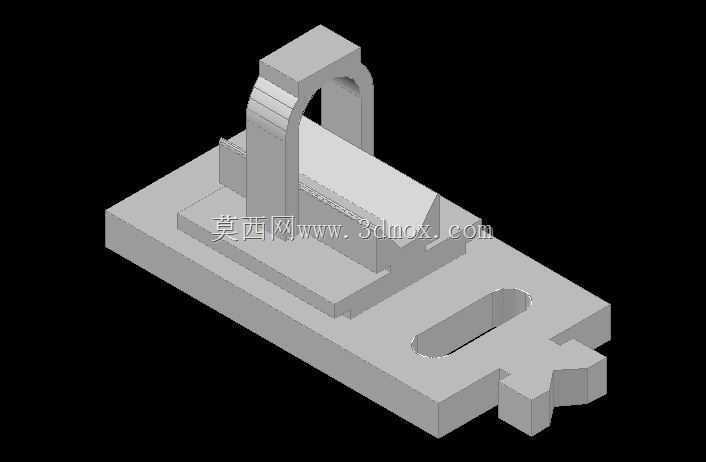

  该构件属于小型设备安装定位类基座,常见于轻工自动化生产线的小型工位载具、桌面型检测设备的工件固定座场景,核心作用是为待加工或待检测的小型条状、板状工件提供稳定的定位支撑,同时通过拱形结构实现工件的竖向限位,避免工件在输送、检测或轻加工过程中出现移位、翘曲问题。从结构设计逻辑来看,底部的平板基座是整个构件的承载基础,平板上开设的长圆形腰型孔是安装调节位,这类孔型的设计初衷是适配安装工位的位置公差,安装时可顺着腰型孔的长度方向微调构件的固定位置,降低安装面的孔位加工精度要求,也方便后期维护时调整构件的工位间距。基座前端的凸榫结构是快装定位结构,可直接嵌入安装底板的对应卡槽内,无需额外设计定位销即可实现快速对位,减少安装时的找正时间,

  这类快装结构在频繁换型的小型生产工位中实用性很强,能大幅缩短工位调整的停机时间。拱形立架结构设置在基座中部靠后位置,立架内侧的弧形面与待固定工件的端部轮廓匹配,可限制工件向上的位移,立架侧边的阶梯状凸起是加强筋结构,在不增加整体壁厚的前提下提升立架的抗弯折强度,避免长期受工件挤压出现变形,立架与基座连接的位置做了圆角过渡处理,可减少应力集中,避免受冲击时连接位置出现断裂。基座表面的凸起挡边是侧向定位结构,工件放置时可直接贴靠挡边完成侧向定位,无需额外调整位置,挡边的高度根据常见待固定工件的厚度设计,刚好能挡住工件侧边但不会遮挡工件的加工或检测面,不会对后续工序造成干涉。从安装边界来看,整个构件的外轮廓无外伸的尖锐结构,

  所有边角都做了小倒角处理,安装时相邻构件的最小间距可控制在五毫米以内,能有效节省安装空间,适配密集排布的多工位小型设备布局。腰型孔的沉台深度与常用内六角螺栓的头部高度匹配,螺栓锁紧后头部不会突出基座表面,避免刮蹭放置的工件,也不会影响工件在基座表面的滑动取放。这类构件的建模过程重点练习了拉伸凸台、切除、圆角、筋特征的组合使用,建模时需要先确定安装基准面,优先绘制底部基座的轮廓草图,再依次添加立架、挡边、凸榫等结构,最后做孔位切除和边角处理,建模过程中需要注意各特征的父子关系,避免后期修改时出现特征报错,同时要保证各配合面的尺寸公差符合实际装配要求,比如拱形立架的内弧面尺寸、挡边的定位尺寸、腰型孔的位置尺寸都需要和适配的工件、

  安装底板尺寸对应,否则会出现安装不上或者定位不准的问题。在实际应用中,这类基座常搭配气动压紧件使用,拱形立架可作为压紧件的支撑座,也可单独作为工件的放置定位座,在小型电子元器件组装工位、小五金件的尺寸检测工位中应用十分广泛,其结构简单、加工难度低,采用普通铣床或者3D打印都可快速制作,成本低廉且维护方便,损坏后可快速替换,不会对生产线的运行造成长时间影响。设计这类构件时,需要提前核算基座的承重能力,根据待放置工件的重量调整基座的壁厚和立架的厚度,避免承重过大出现变形,同时腰型孔的长度需要根据实际需要的调节范围确定,过长会降低基座的结构强度,过短则无法满足位置调节的需求,凸榫的尺寸需要和安装底板的卡槽采用间隙配合,保证安装拆卸顺畅的同时不会出现过大的晃动间隙。
