90度弯管带安装底座方形法兰结构

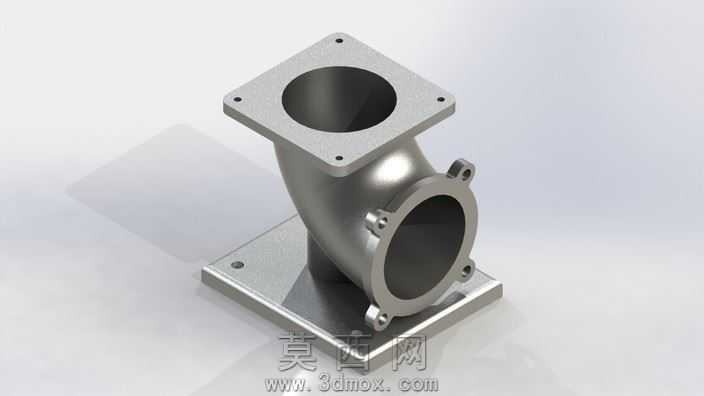

本模型为90度弯管配套法兰连接结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循管路连接件的通用尺寸规范，保证各部分结构比例协调、装配关系合理。模型主体为90度平滑过渡弯管结构，管壁厚度均匀，流道内壁做了顺滑处理，可有效降低管路输送过程中的流体阻力，适配常规工业管路的输送需求。弯管的两个连接端分别设计为方形法兰结构，上端法兰为正方形安装板，板上均匀分布四个螺栓安装孔，孔位尺寸符合通用法兰安装标准，可直接与对应规格的上方管路或设备接口对接；侧端法兰为圆形带凸耳的连接结构，凸耳位置预留螺栓锁紧点位，可实现与侧向管路的快速对位安装。弯管底部额外设计了一体式方形安装底座，底座上预留固定安装孔，可将整个弯管组件稳定固定在设备机架或安装平面上，避免管路运行过程中出现晃动、位移问题，提升整体结构的安装稳定性。材质渲染方面采用了哑光金属质感的不锈钢材质表现，还原了工业金属构件的真实表面质感，金属表面的光影过渡自然，结构棱角处做了符合实际加工工艺的倒角处理，不存在尖锐的不合理结构，所有安装孔位均做了沉头或通孔的细节还原，螺栓孔的位置精度符合机械加工的公差要求。设计过程中充分考虑了该构件的实际使用场景，兼顾了管路转向连接、法兰密封对接、整体固定安装的多重功能需求，各部分结构没有冗余设计，在保证结构强度的前提下尽可能控制整体重量，适合应用在工业管路系统、通风系统、流体输送设备中作为转向连接构件使用，模型结构完整，细节表现到位，可直接用于装配验证、工程演示、方案展示等多种场景。
