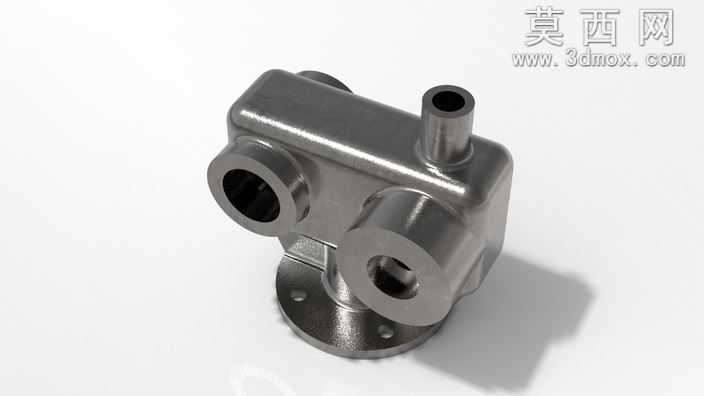

带法兰底座多接口铸造阀体结构模型

本模型采用三维参数化建模方式完成，整体围绕铸造类阀体的典型结构进行设计还原，建模过程中优先保证各结构特征的工艺合理性，完全贴合砂型铸造的拔模斜度、壁厚均匀性要求，避免出现铸造过程中易产生的缩孔、冷隔缺陷对应的不合理结构。模型主体为近似矩形的中空腔体结构，底部设置带安装孔的圆形法兰底座，法兰盘上的安装孔采用均匀圆周排布，孔位尺寸与常规管路安装标准匹配，底座与腔体的过渡位置设置了渐变式加强筋结构，既保证整体支撑强度，也符合铸造工艺的圆角过渡要求，避免应力集中。腔体顶部设置竖直向上的圆柱形接口，侧面分别设置水平方向的两个同轴圆柱形接口以及一个斜向的侧接口，所有接口的端部均预留了管路连接的配合段，接口与腔体的连接位置全部采用圆角平滑过渡，还原铸造件的圆滑特征。材质渲染阶段选用了哑光深灰铸铁材质，调整材质的粗糙度、反光度参数还原铸铁铸件的表面质感，同时在模型的棱边位置添加了细微的高光效果，模拟铸件经过轻度打磨后的边缘反光，渲染时采用柔和的侧上方打光，清晰呈现各接口的位置关系、腔体的轮廓以及法兰底座的结构细节，避免阴影过重遮挡结构特征。设计思路上以教学演示为核心目标，简化了实际工业阀体的复杂密封结构、控制组件，保留铸造阀体最核心的腔体、接口、安装底座三类基础结构，让学习者能够快速理解铸造类阀体的基础构造逻辑，同时各结构的尺寸比例严格参考常规工业阀体的比例设置，保证模型的结构参考价值，可作为铸造工艺教学、机械结构入门学习的演示素材，也可作为简单管路系统搭建的基础占位模型使用。
