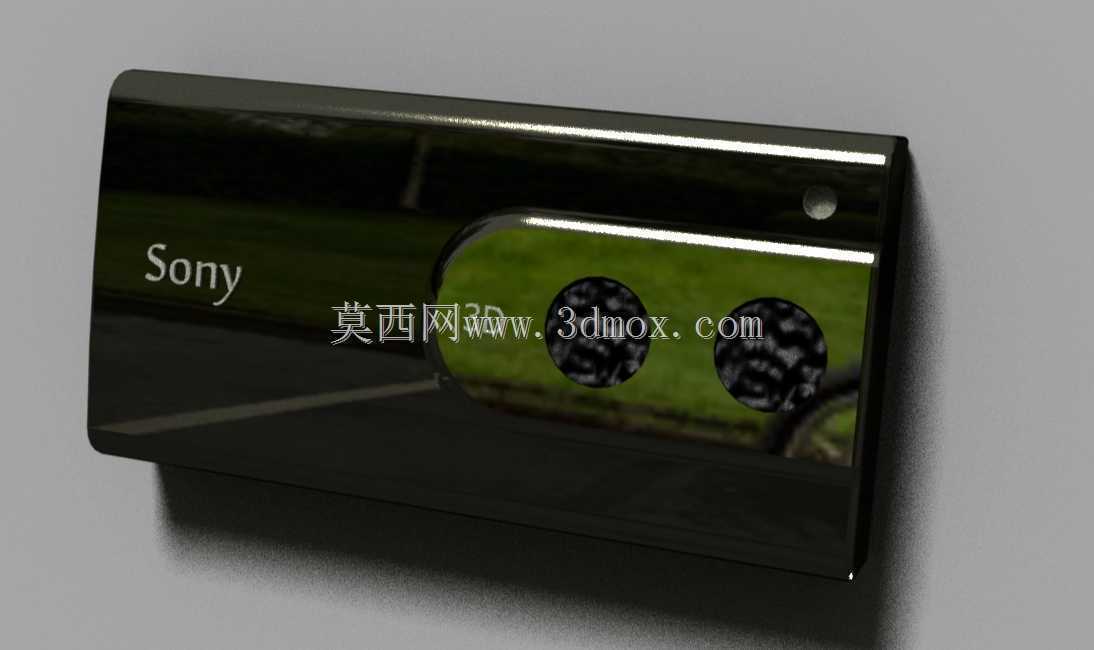

索尼款外置双镜头桌面高清摄像头结构设计

　　这款外置摄像头的结构设计，首先围绕桌面办公、居家视频沟通、小型影像采集这类高频使用场景展开，没有采用传统单镜头圆柱式的常规造型，而是选择了扁平长方体的壳体方案，壳体表面做高光黑的镜面处理，视觉上更贴合桌面搭配的显示器、键盘等数码外设的质感，放置在桌面不会显得突兀。从功能布局来看，双镜头的排布没有做居中对称设计，而是将镜头模组安置在壳体偏右侧的区域，镜头区域做了内凹的弧形过渡处理，既可以在镜头周边形成自然的遮光区域，减少桌面顶光直射镜头产生的眩光问题，也能让镜头模组的安装位有更充足的内部空间，方便排布镜头PCB板、补光元件以及对焦调节结构。壳体左上角预留了状态指示灯的安装位，指示灯采用内嵌式设计，光线不会直接直射用户眼部，

　　仅在设备工作时透出柔和的提示光，避免使用过程中产生光干扰。壳体的边角做了小半径的圆角处理，没有尖锐的棱角，既可以提升握持调整角度时的手感，也能避免日常挪动过程中磕碰刮擦桌面或者周边设备。从安装边界来看，这款摄像头的底部做了微弧的接触面设计，不需要额外的夹持结构就可以平稳放置在平整的桌面、显示器顶部边框位置，壳体的厚度控制在常规U盘的两倍左右，整体重量集中在壳体下半部分，放置时的重心足够稳定，即使轻微触碰桌面也不会出现倾倒的问题。内部结构的排布上，将主控PCB板安置在壳体左侧的空置区域，和右侧的镜头模组之间预留了足够的布线空间，同时可以平衡整机的重量分布，避免镜头侧过重导致放置时前倾。壳体的装配采用卡扣加内侧定位柱的方案，

　　不需要外露的固定螺丝，保证外壳表面的完整性，卡扣的位置排布在壳体四周边缘，拆解维护时可以通过侧边的微小缝隙撬开，不会对外壳表面的高光面造成明显的撬痕。镜头的保护镜片和壳体之间采用点胶固定的方式，密封缝隙可以避免日常使用中灰尘、泼溅的少量液体进入镜头内部，影响成像效果。在实际使用场景中，这款双镜头的设计可以实现更广的取景范围，不需要额外调整摄像头的摆放角度，就可以覆盖双人并排的视频沟通画面，适合小型会议、双人直播这类使用需求。壳体背面预留了数据线的出线位，出线口做了圆角的护线套结构，避免线材反复弯折出现线芯断裂的问题，线材的走向可以顺着设备背面自然垂落，不会遮挡镜头或者影响桌面的整洁度。设计过程中也考虑了不同使用环境的适配性，

　　壳体的高光表面虽然视觉质感更好，但也做了轻微的防指纹涂层处理，日常触碰留下的指纹痕迹不会过于明显，减少日常清洁维护的频率。镜头模组的固定结构做了微调的余量，装配时可以通过调整定位柱的间隙来校准镜头的水平角度，避免出现成像画面倾斜的问题。整体结构没有多余的装饰件，所有的外观造型都服务于内部元件的排布和实际使用的功能需求，没有为了造型刻意增加不必要的结构凸起或者异形设计，既控制了壳体开模的复杂度，也能降低生产装配的难度，保证批量生产时的良品率。
