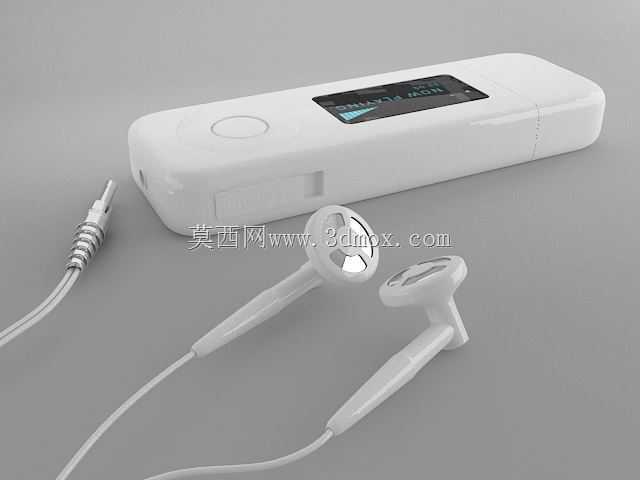

直插式便携音频播放器及配套入耳耳机

　　这套直插式便携音频播放设备的建模，核心围绕随身音频场景的实际使用需求展开，没有做冗余的装饰性结构，所有曲面和结构特征都服务于便携使用的核心逻辑。先从使用场景说起，这类设备主要面向运动随身听、离线音频存储播放、无手机场景的音频输出需求，比如跑步时携带、学生群体离线听音频内容、车载AUX直插播放等场景，不需要依赖蓝牙配对或者手机连接，本身集成存储、解码、输出功能，结构紧凑度是设计时的第一优先级。

　　从功能特性来看，播放器本体采用直插式结构，尾部集成标准USB公头，不用额外搭配数据线就能直接插在电脑USB接口上传输音频文件、给内置电池充电，这个结构的尺寸边界完全遵循USB2.0 Type-A公头的标准尺寸规范，插合时的避让空间做了0.8mm的倒角处理，避免插电脑USB口时和相邻接口产生干涉。机身正面的长条形显示屏区域做了下沉0.3mm的沉台，用来贴合亚克力显示视窗，沉台四周预留0.15mm的背胶粘贴位，保证视窗粘贴后和机身曲面顺滑衔接，不会出现凸起刮蹭口袋布料的问题。机身侧面的圆形操作按键做了0.2mm的凸起高度，按键边缘做R0.5的圆角，按压行程控制在0.4mm，既保证盲操作时的触感反馈，又不会因为凸起过高在口袋里被误触发。3.5mm音频输出接口设置在机身前端，接口周围做了加厚1mm的加强筋结构，因为日常插拔耳机时这个位置会承受反复的侧向力，加强筋能避免接口处的壳体开裂，接口的内孔尺寸严格遵循3.5mm音频母座的安装公差，保证不同规格的耳机插头都能顺畅插合，不会出现过松接触不良或者过紧插拔困难的问题。

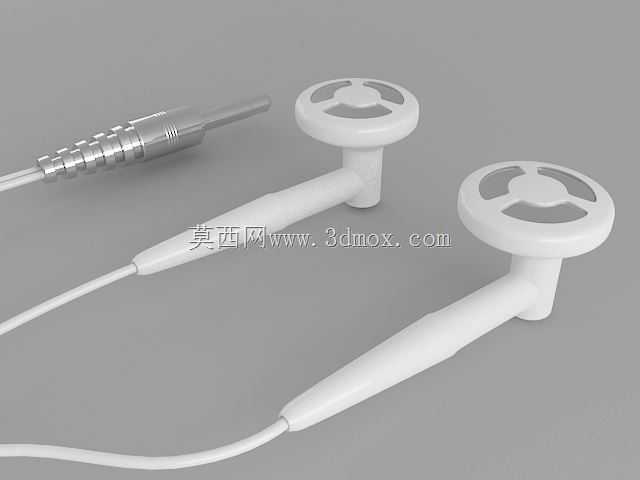

　　配套的入耳式耳机建模，同样围绕随身佩戴的舒适度和结构可靠性设计。耳机柄的弧度贴合人耳耳廓的自然曲线，重量控制在单耳4g以内，长时间佩戴不会产生明显的坠胀感，耳机出音嘴的外径做了6mm的标准尺寸，适配通用的硅胶耳塞套，出音嘴根部做了一圈0.3mm高的倒扣，防止耳塞套在佩戴或者摘取时脱落。耳机线的出线位置做了应力释放的锥台结构，线和耳机柄的衔接处做软胶包覆的模拟，避免反复弯折时线芯断裂，分线处的滑块结构可以自由滑动，适配不同的佩戴习惯，防止耳机线缠绕。

　　从设计思路上，整个产品的壳体壁厚统一设置为1.2mm，这个壁厚对于ABS材质的注塑成型来说，既能保证壳体的结构强度，跌落1.2米高度到水泥地面不会出现壳体碎裂，又能控制整体重量，整套播放器加耳机的总重量控制在25g以内，放在口袋里几乎没有异物感。机身的所有外表面都做了R1.2以上的圆角过渡，没有尖锐的棱角，一方面是注塑成型时能保证塑胶材料的流动性，避免出现填充不足的问题，另一方面日常握持和携带时不会刮伤衣物或者皮肤。内部结构的堆叠上，电路板、电池、存储芯片的排布按照重心居中的原则布置，拿在手里不会出现头重脚轻的感觉，USB接口的金属外壳和机身内部的定位柱做了过盈配合，保证插拔USB时的力度不会传递到电路板上，避免电路板上的元件虚焊。

　　安装边界方面，播放器本体的长度控制在65mm，宽度22mm，厚度12mm，这个尺寸刚好能适配绝大多数电脑USB接口的周边空间，哪怕是相邻两个USB接口间距只有10mm的紧凑笔记本电脑，插上去也不会挡住旁边的接口。耳机的插头部分做了15mm的长度设计，插在播放器上之后，插头尾部的应力释放结构和播放器壳体之间预留2mm的间隙，插拔耳机时不会硌到手指。整个建模的曲面都是G2连续过渡，没有出现曲面褶皱或者曲率突变的问题，渲染时的材质分件清晰，壳体的哑光塑料质感、按键的高光质感、耳机线的软胶质感、USB接口的金属质感都做了明确的区分，能直接用于产品结构验证、外观手板制作前的评审，也能作为数码产品外观设计的参考案例，对于刚接触消费数码结构设计的工程师来说，能直观理解便携设备的壁厚控制、接口避让、应力结构设计的实际处理方式。
