折纸结构铰链式皮带扣结构设计

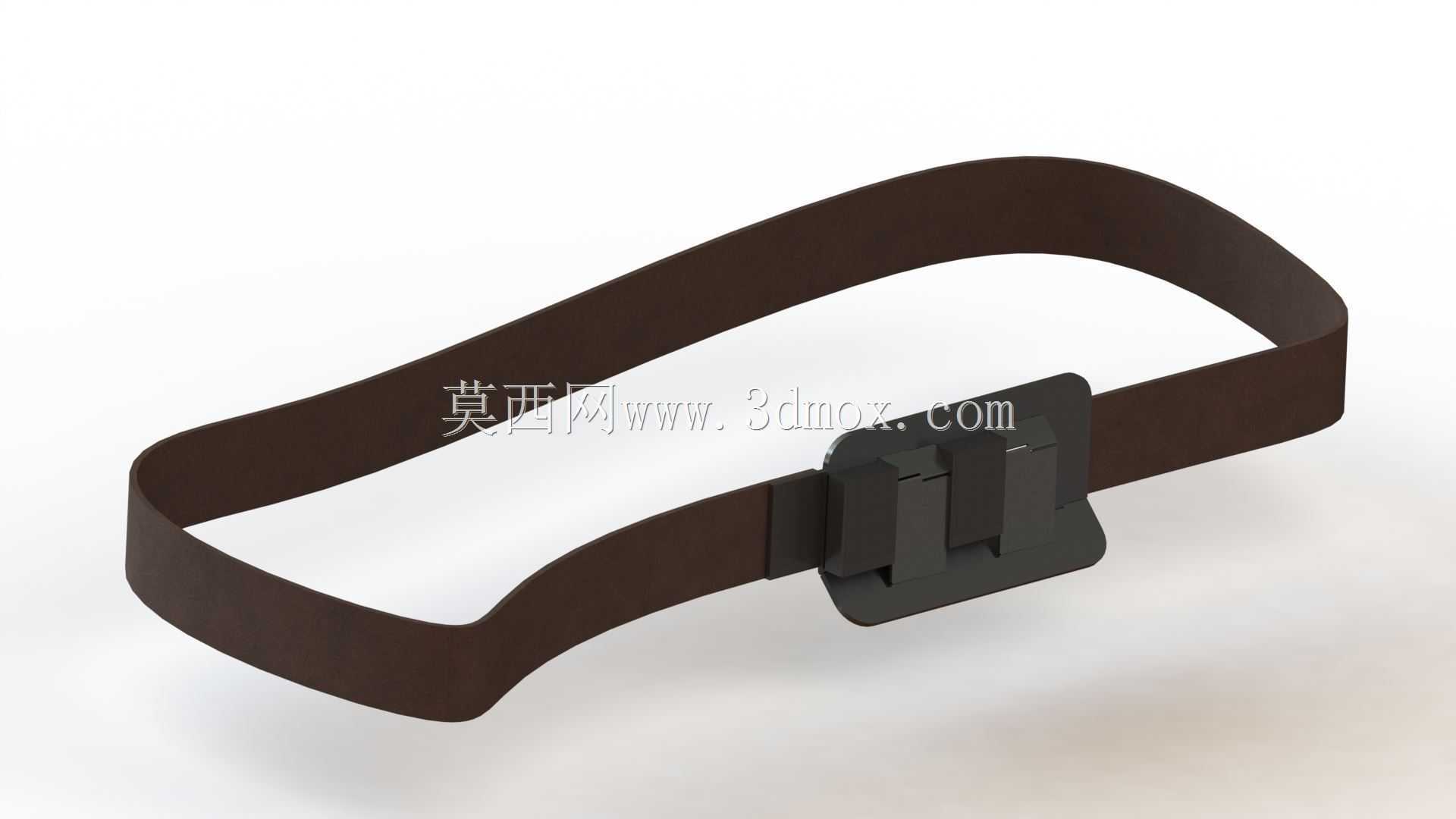

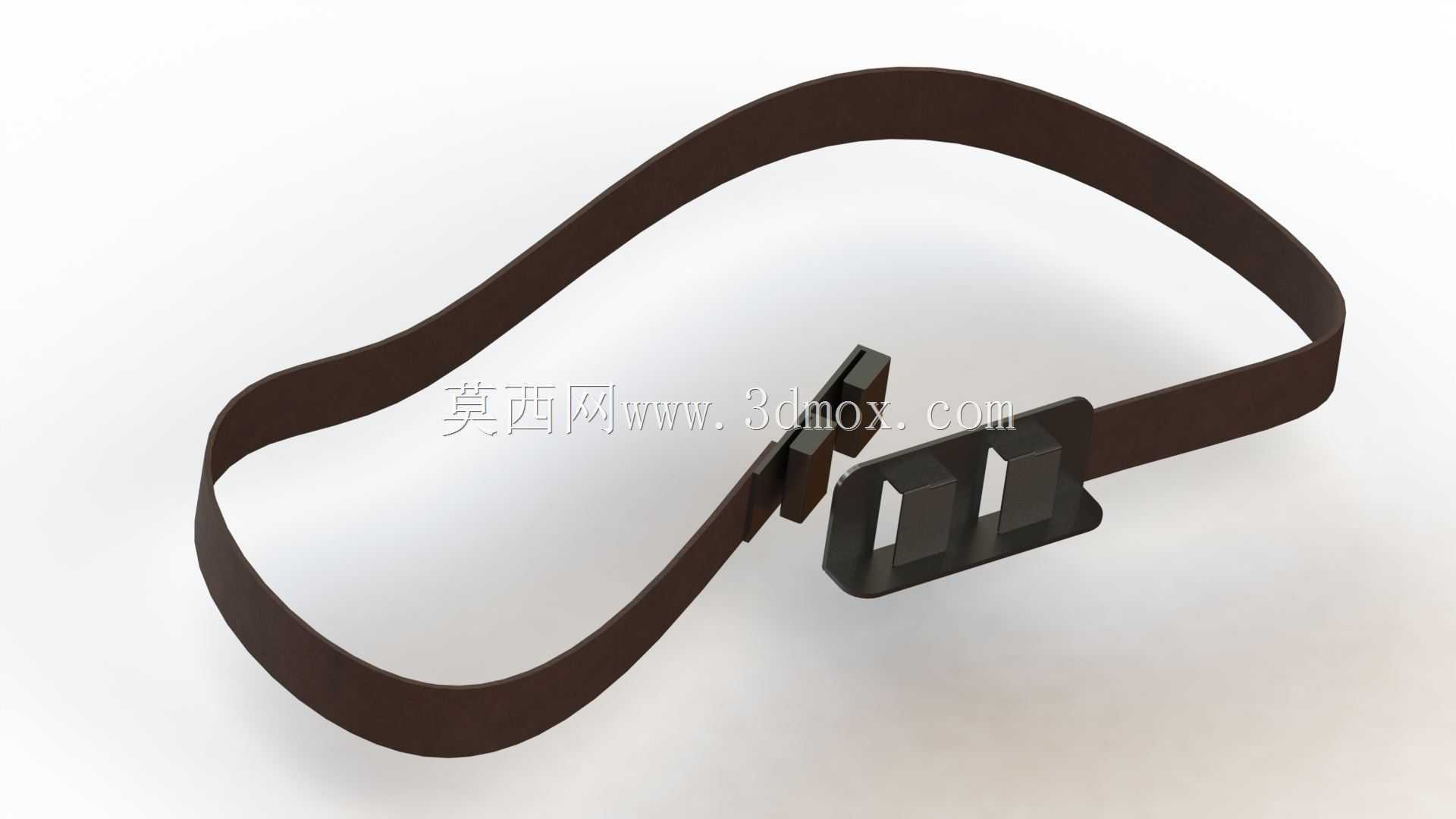

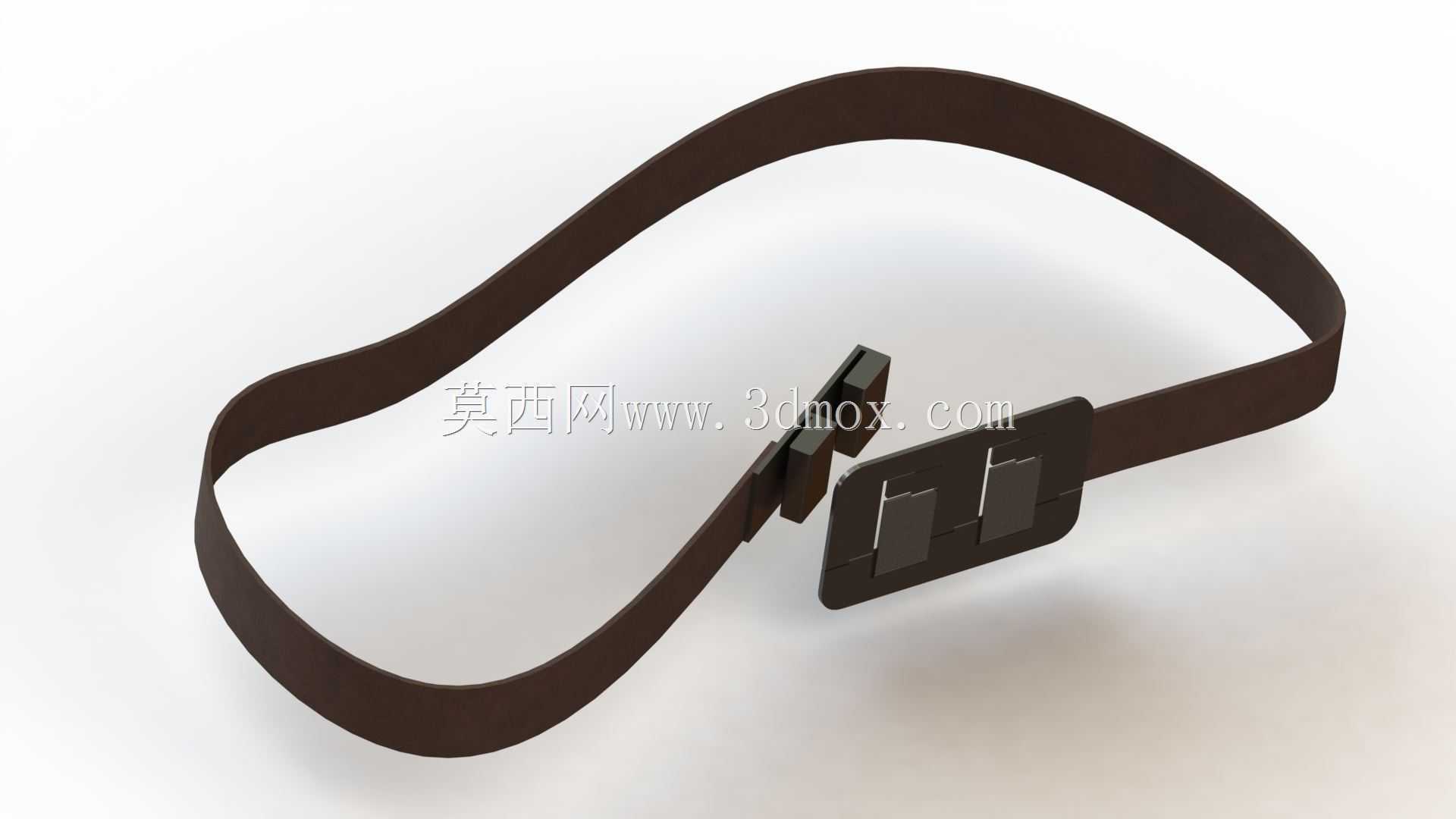

　　这款带铰链结构的皮带扣，在日常服饰穿戴、户外装备束紧、工装固定等场景中都能适配，区别于传统针扣、板扣的固定逻辑，其折叠式的锁合结构参考了剪纸工艺的弯折成型思路，在保证束紧强度的前提下，大幅缩减了扣体本身的突出厚度，避免日常穿戴中扣体剐蹭衣物、磕碰桌面的问题。从实际使用的功能特性来看，该结构不需要额外的弹簧、弹片等易损弹性零件，所有锁合动作都通过带身与扣体的铰链弯折配合完成，扣合时只需要将带身穿过扣体的两个限位槽，翻折铰链段的压合结构就能完成锁止，解锁时只需要抬起压合段即可抽出带身，操作逻辑简单，长期使用也不会出现弹簧失效、卡扣断裂的常见故障。设计过程中，首先要考虑的是带身的适配宽度，常规服饰皮带的带身宽度多在30mm到40mm区间，

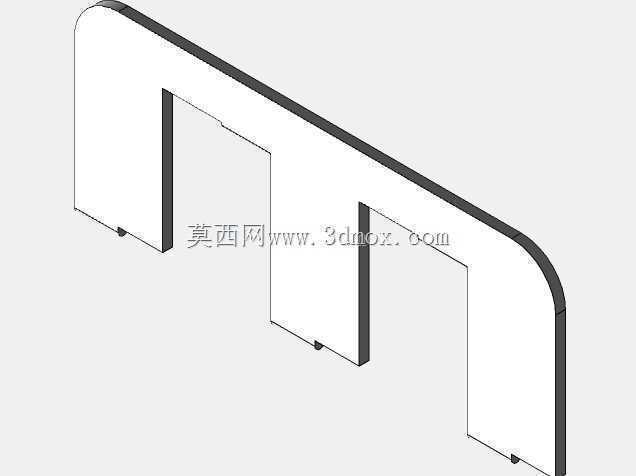

　　因此扣体的两个限位槽内宽需要预留0.5mm的安装间隙，保证带身能顺畅穿过，同时不会因为间隙过大出现带身晃动、松脱的问题；扣体的弯折铰链处采用了一体化的薄边弯折结构，没有额外的铰接销轴，零件整体为单一件加工成型，减少了装配工序，也避免了销轴脱落的故障风险。安装边界方面，扣体与带身的连接端采用了压合铆接的固定结构，固定段的长度设置为25mm，压合后表面与带身背面齐平，不会出现凸起硌腰的问题；扣体锁合段的厚度控制在4mm以内，翻折压合后整体扣合厚度不超过8mm，相比传统自动扣12mm以上的厚度，穿戴时的贴合度更好。从结构强度的角度考量，扣体的两个限位槽侧壁厚度设置为2.5mm，铰链弯折处的圆角半径设置为1.2mm，既保证弯折时的结构韧性，

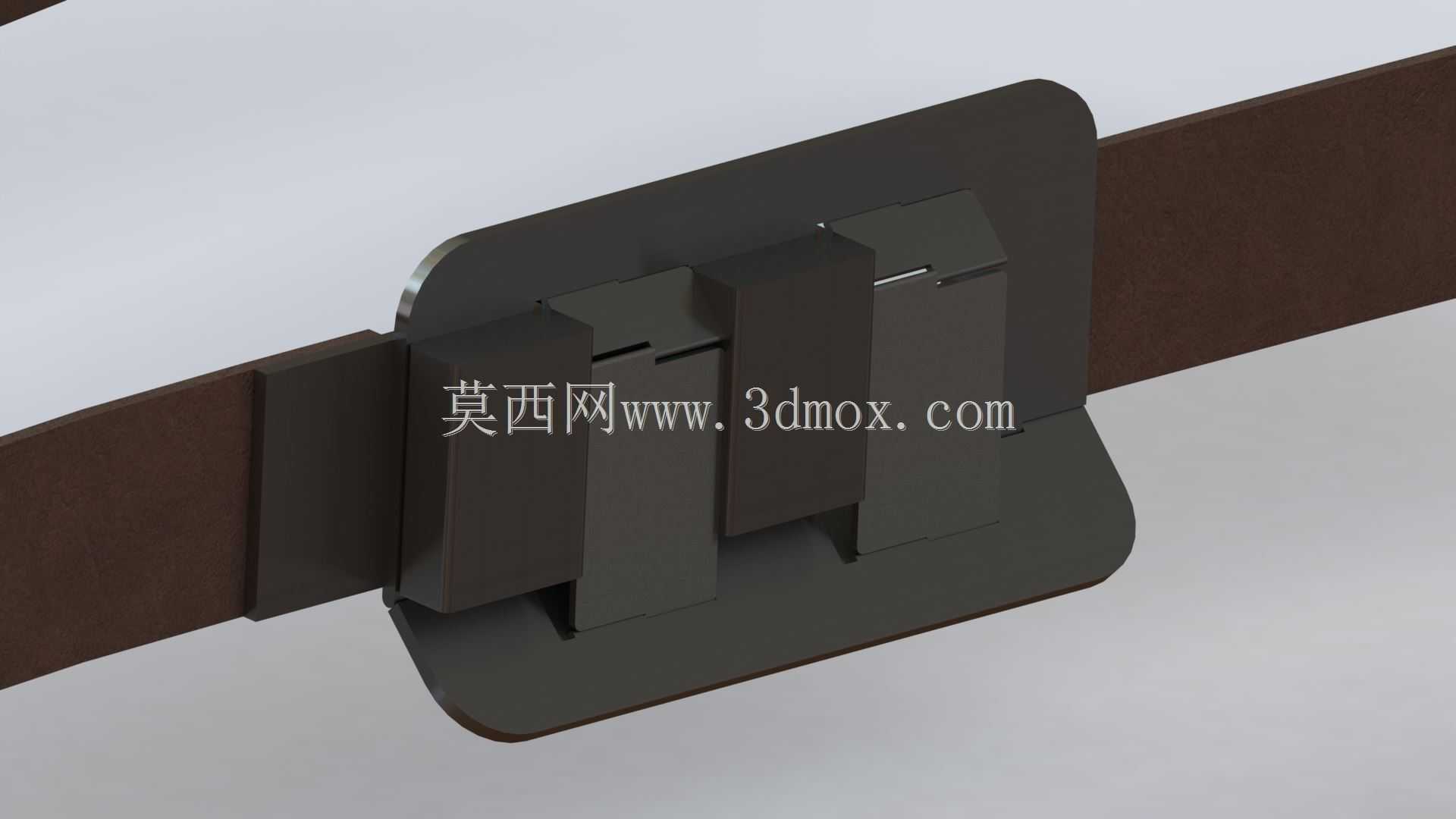

　　不会因为反复翻折出现应力断裂，也能在束紧状态下承受至少800N的拉力，满足日常穿戴、工装束紧的强度需求。不同于传统带扣需要多个零件拼接装配的设计，该结构的一体化成型思路，不管是采用金属冲压折弯，还是高强度工程塑料注塑成型，都能实现快速批量生产，生产过程中不需要额外的零件装配工序，能有效控制生产的良品率与成本。实际使用中，这种折叠锁合的结构不会出现传统针扣扎坏带身孔位的问题，带身不需要提前冲孔，束紧时可以根据实际腰围随意调整松紧位置，不会被孔位间距限制调整精度，对于需要精准调整束紧度的户外腰带、工装腰带场景，适配性更强。结构设计时，特意将压合段的接触面做了细微的防滑齿纹，齿纹深度控制在0.3mm，既不会压坏带身表面的材质，

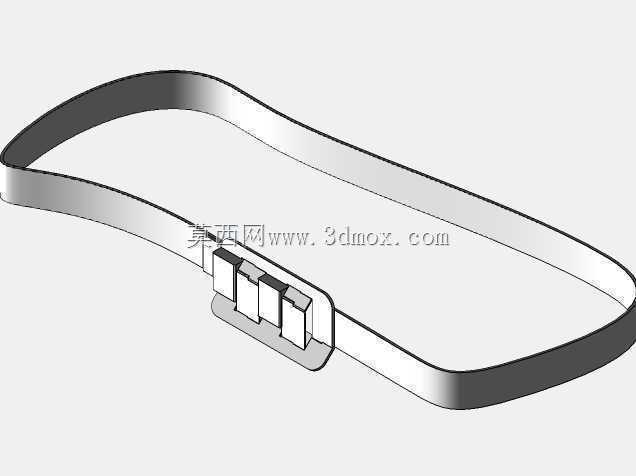

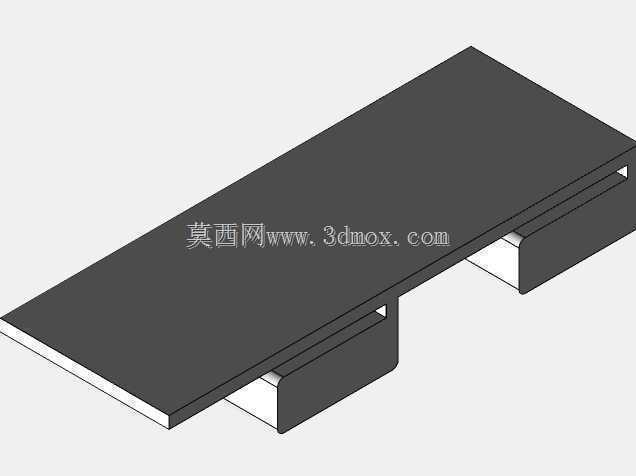

　　也能在锁合后增大与带身的摩擦力，避免受力时带身滑动松脱；扣体的边缘全部做了R1的圆角处理，没有尖锐的棱角，穿戴时不会剐蹭皮肤或者勾扯衣物纤维。从三维建模的角度来看，该结构的建模难点在于铰链弯折段的曲面过渡，需要保证弯折后压合面与带身表面完全贴合，不能出现间隙导致锁合不紧，同时弯折处的壁厚要保持均匀，避免冲压或者注塑成型时出现壁厚不均导致的变形、应力集中问题；建模时需要反复模拟翻折的动作行程，确认翻折过程中不会出现结构干涉，压合到位后锁止结构能刚好卡入限位位置，不会出现松脱或者卡滞的情况。
