可移动折叠液压起重吊机三维设计

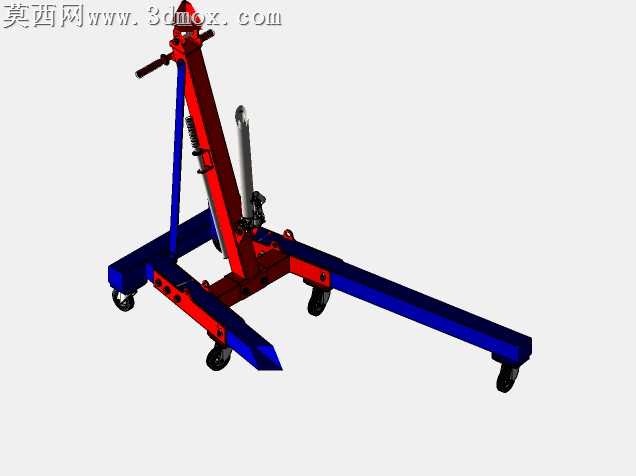

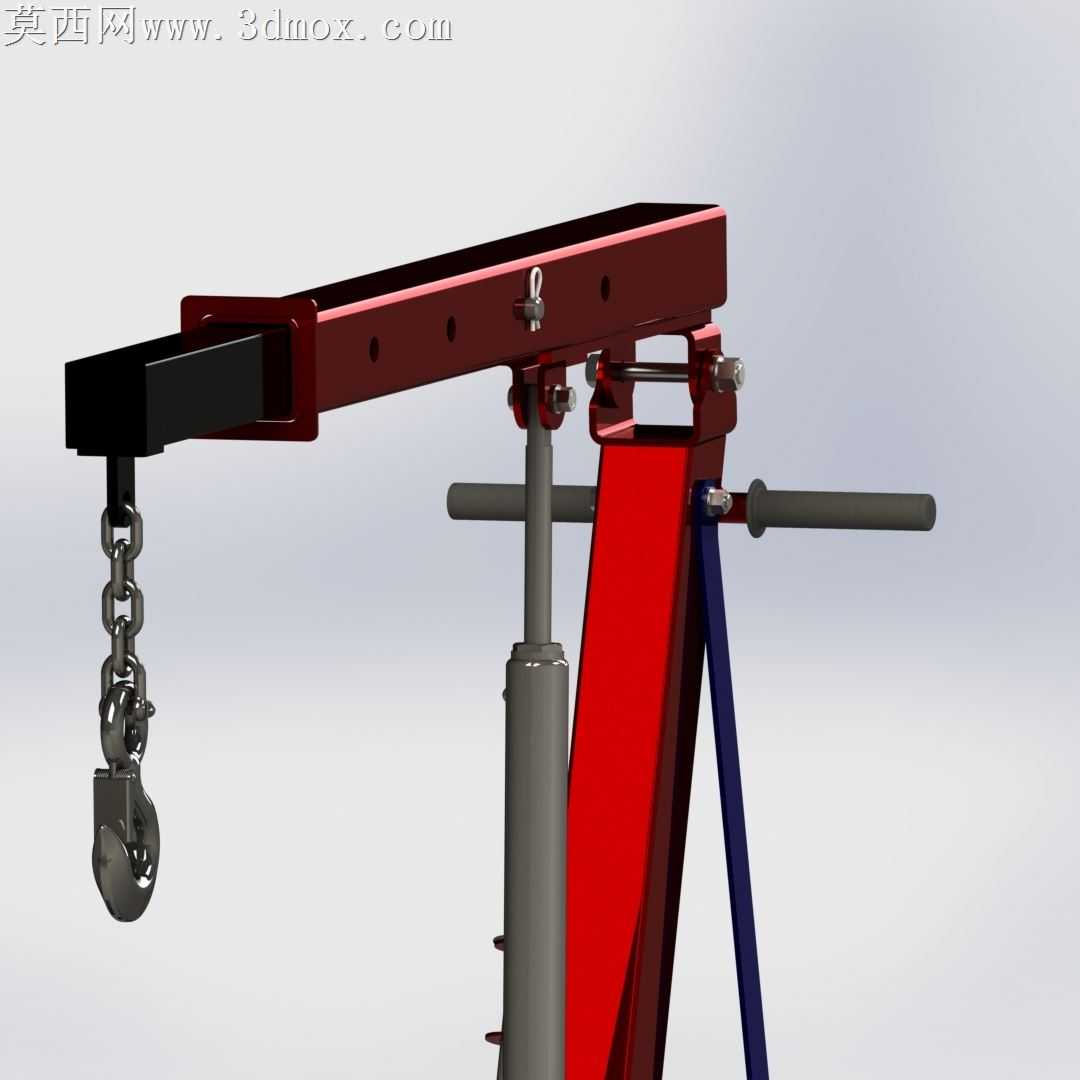

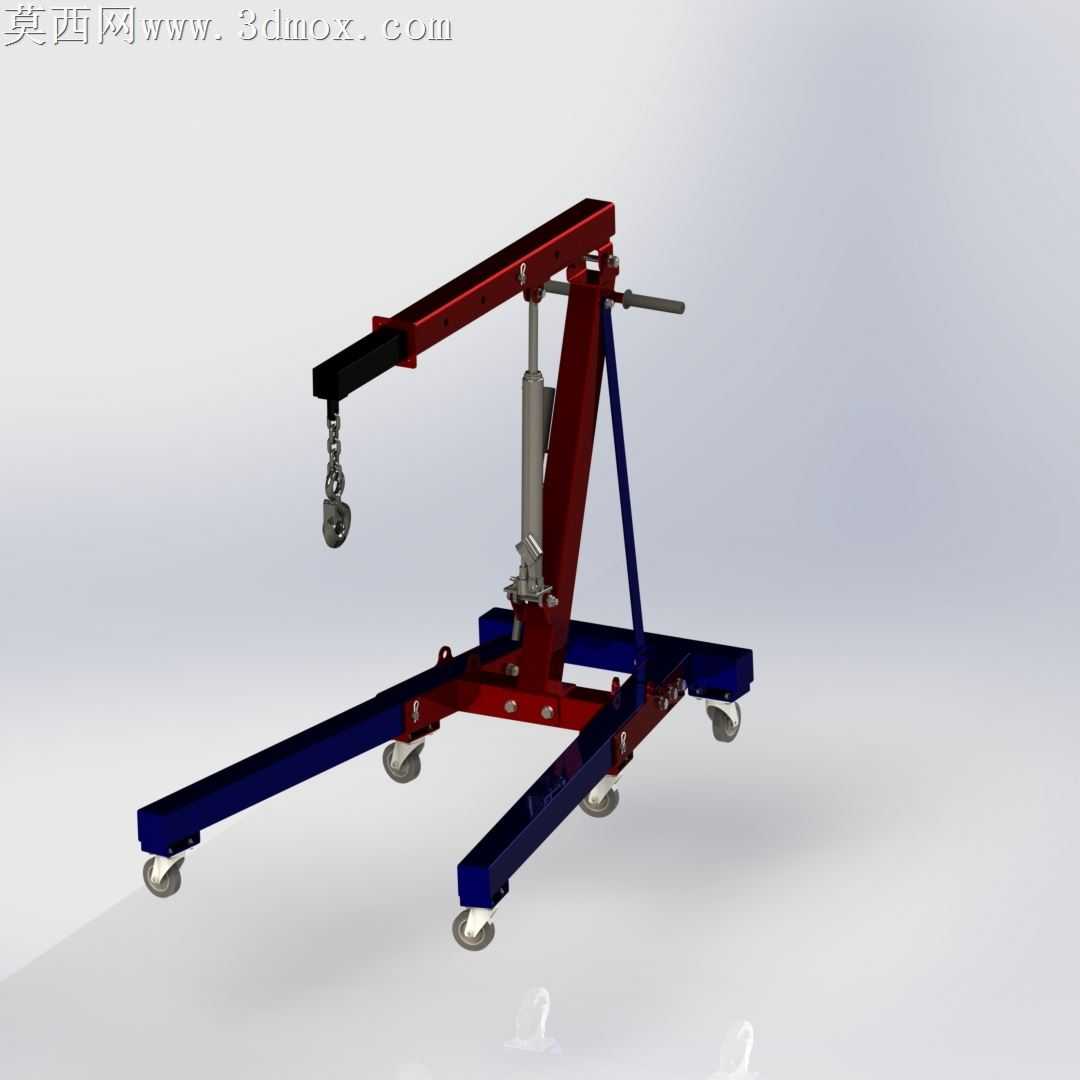

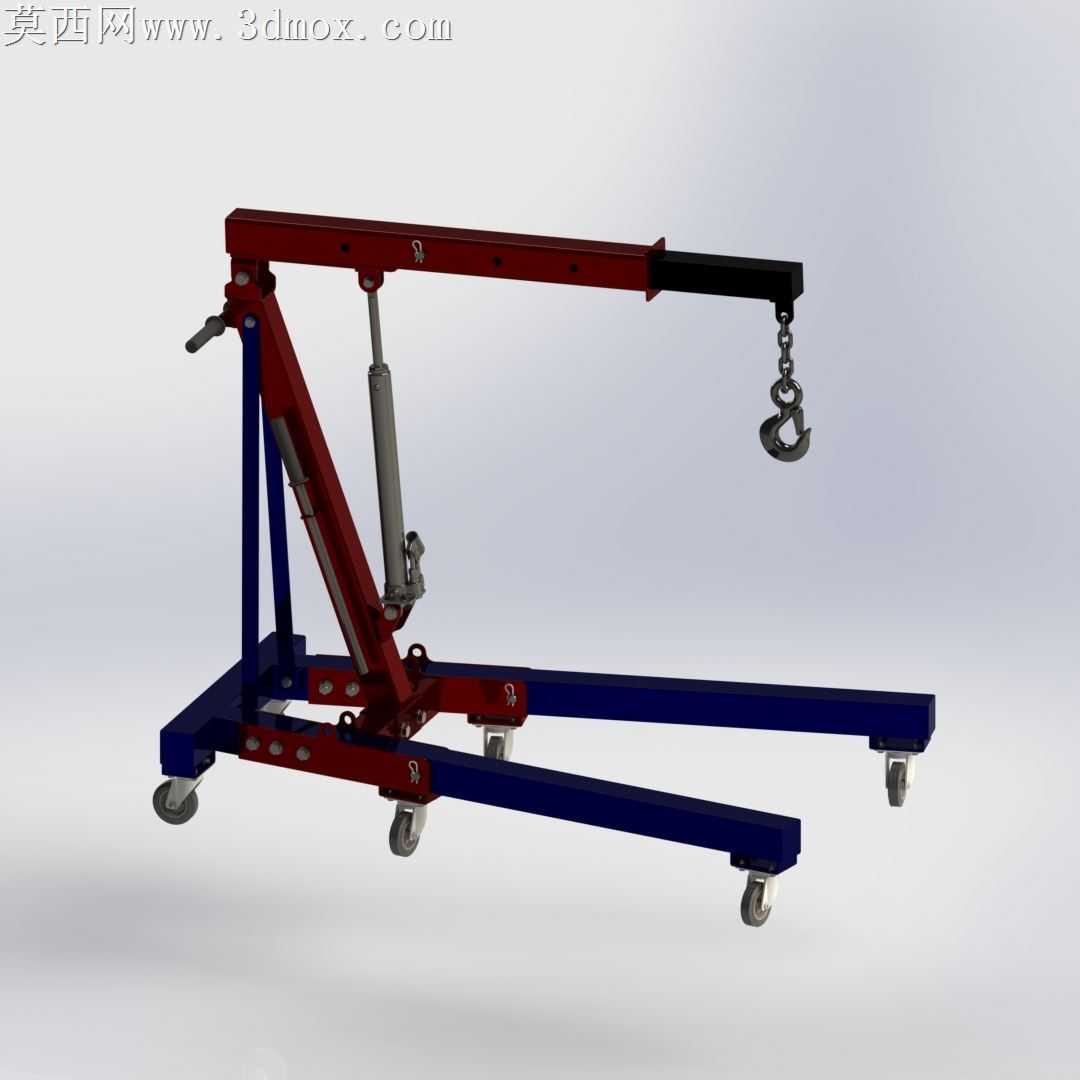

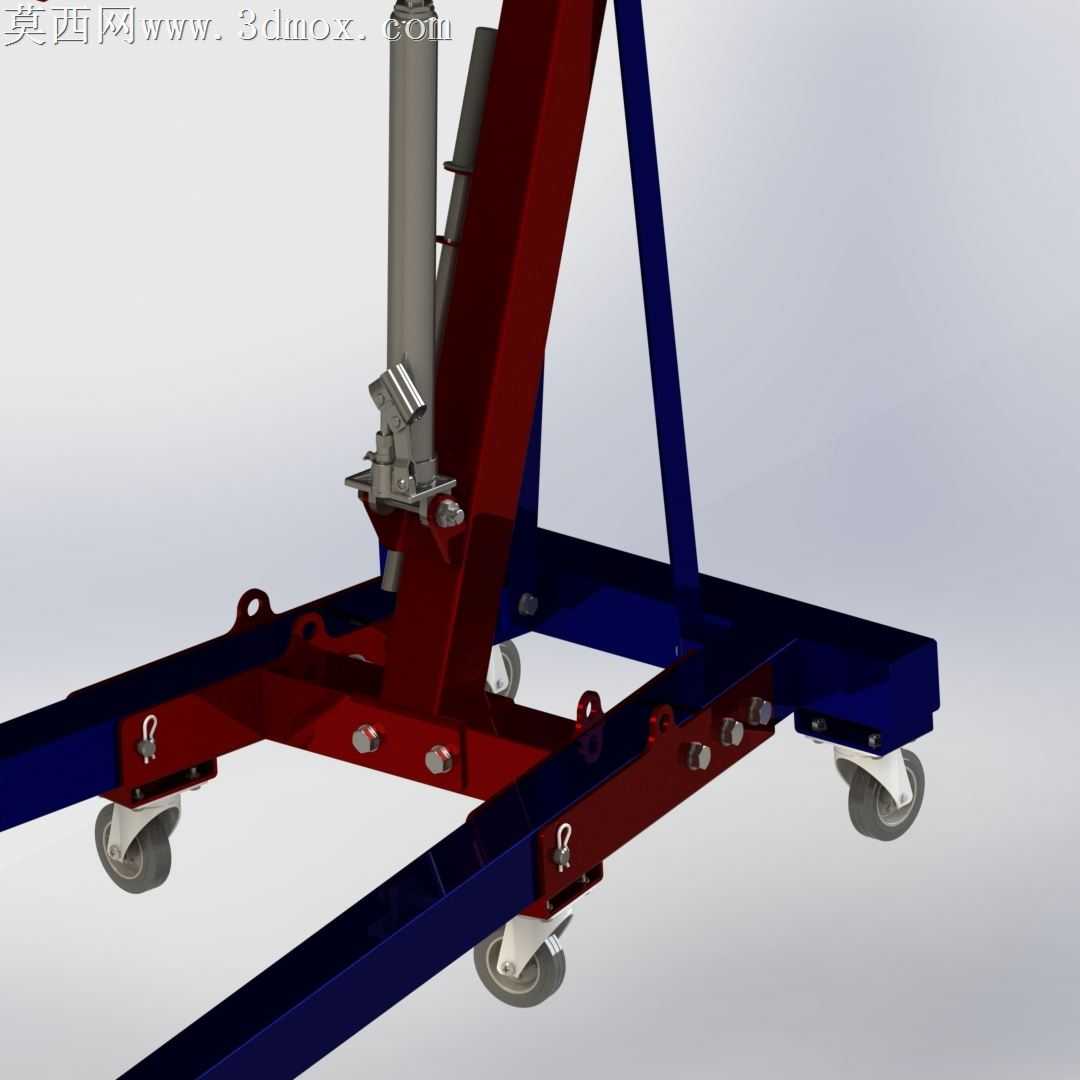

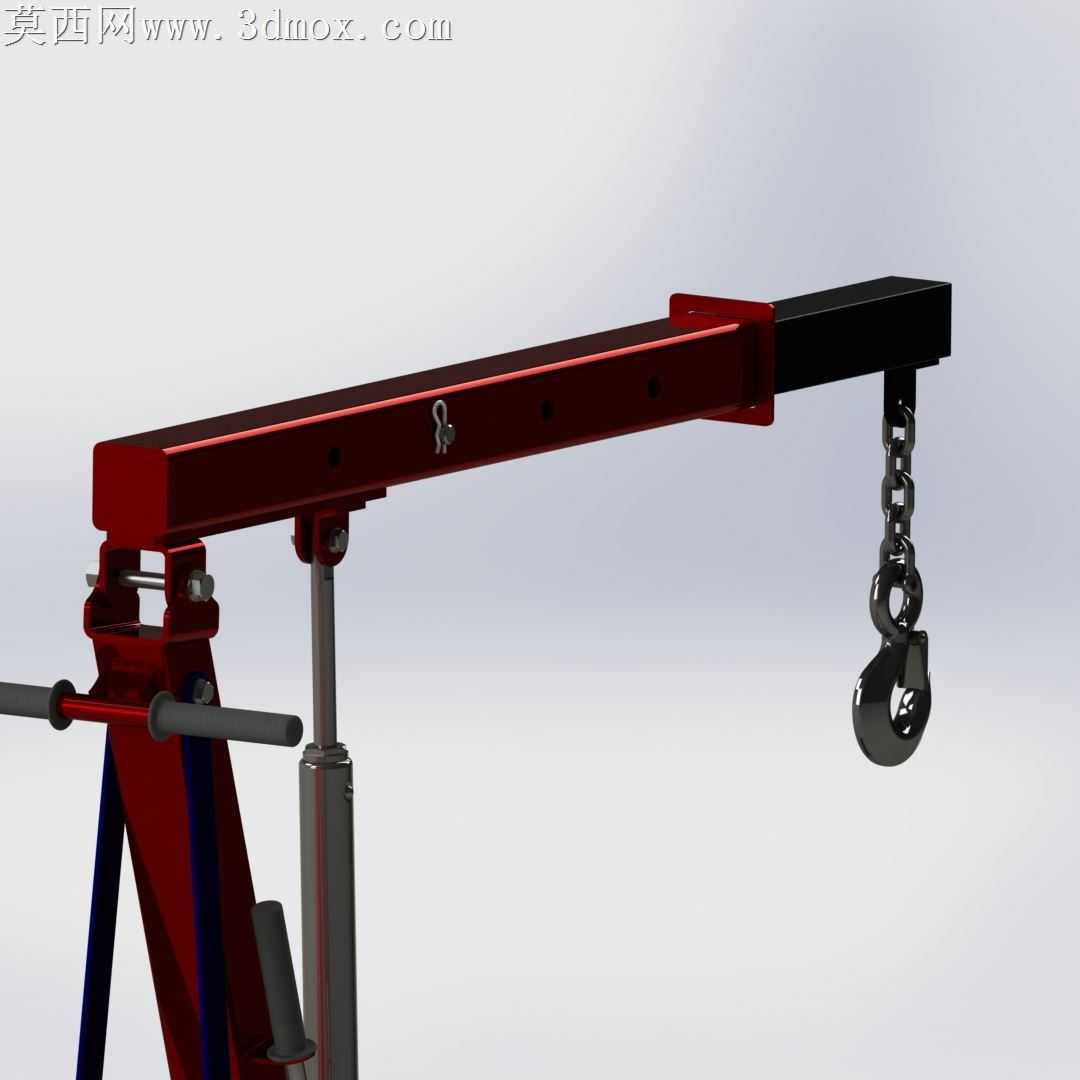

本作品为可移动折叠式液压起重吊机的三维设计成果，建模过程中严格遵循机械设计的公差配合规范，对每一处结构连接都做了精准的尺寸约束，确保各运动部件不存在干涉问题。建模阶段先从底部支撑框架开始搭建，采用H型分体式底架结构，在四个支腿末端配置万向带刹脚轮，既保证了设备移动的灵活性，也能在吊运作业时通过脚轮锁止实现整机固定，避免作业过程中出现滑移风险。底架上方的主支撑立柱采用三角加强筋结构，通过铰接结构分别连接伸缩吊臂与液压顶升油缸，吊臂设计为多节可伸缩结构，可根据吊运距离需求调整伸出长度，吊臂末端配置吊钩与防脱卡扣，搭配多节起重链条适配不同的起吊高度需求。材质配置上，对主承重的吊臂、底架结构采用高强度合金钢材质表现，表面做工业喷塑的红、蓝双色漆面效果，液压油缸缸筒采用抛光金属材质，活塞杆做镀铬亮面处理，脚轮的橡胶轮面、操作手柄的防滑塑胶套、吊钩的锻钢质感都做了对应的材质区分，渲染阶段采用工作室柔光环境，清晰展现各部件的结构层次与材质差异，同时对铰接转动位置、油缸伸缩行程都做了运动仿真的参数预设，可直观演示吊臂起升、伸缩的完整作业过程。设计思路上充分考虑小型车间、汽修场景的吊运需求，整体结构可在非作业状态下折叠收纳，减少存放占用空间，手动液压驱动的形式无需外接电源，适配无供电的临时作业场景，各连接销轴都设计了快拆结构，便于后期的部件维护与更换，整体结构兼顾承重性能与便携性，可直接用于小型起重设备的结构参考、作业演示以及相关课程的机械结构教学案例使用。
