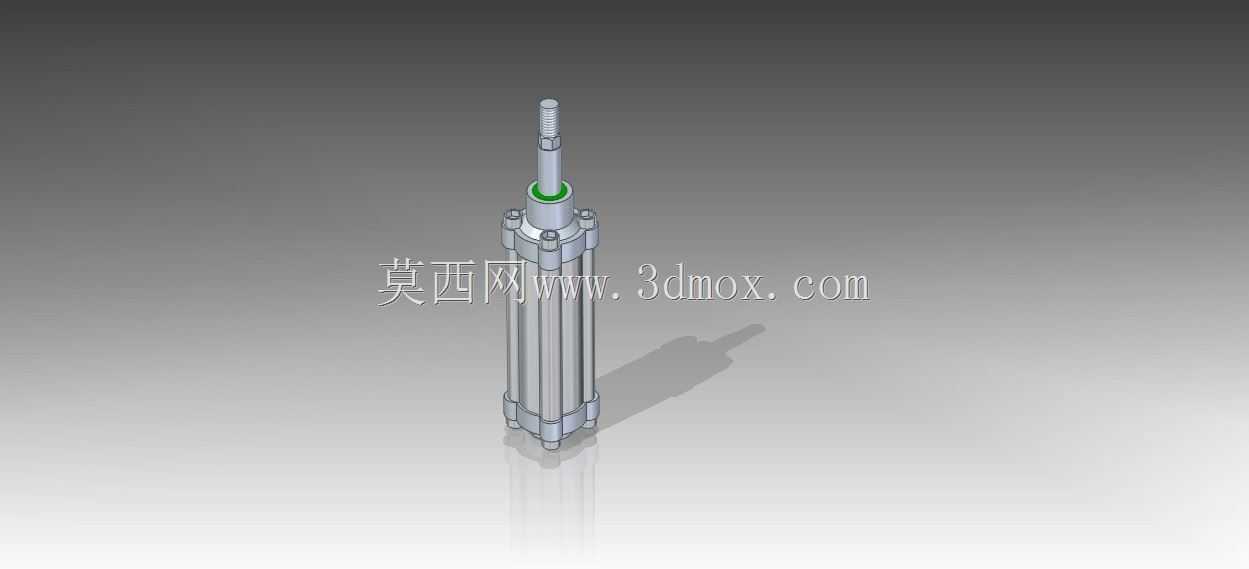

10巴压力80缸径160行程气动气缸结构

　　在自动化生产线的工件推送、夹具夹紧、工位转序环节，气动执行元件的可靠性直接决定整线节拍稳定性，这款缸径80mm、行程160mm、额定工作压力10巴的气缸，是面向中负载气动作业场景设计的标准执行部件。从实际选型适配角度看，80mm的缸径在10巴供气压力下可输出约5000N的理论推力，足够覆盖多数工装夹具夹紧、中小型工件平移举升、挡料机构顶升这类常规气动作业需求，不会出现推力冗余过大造成的气源浪费，也不会因推力不足导致动作卡滞。

　　设计层面采用了标准拉杆式气缸的结构逻辑，缸筒与两端端盖通过四根周向均布的拉杆锁紧，这种结构的优势在于拆装维护便捷，端盖密封件磨损后可快速拆解更换，无需整体报废部件；活塞杆表面做了硬氧化耐磨处理，搭配前端盖内的组合防尘圈与导向环，既能阻挡车间环境里的金属切屑、粉尘进入缸筒内部划伤密封件，也能保证活塞杆伸缩时的同轴度，避免长期侧向受力造成的杆体弯曲、密封偏磨问题。缸体两端设置了可调缓冲结构，在活塞运行到行程端点前，缓冲柱塞会提前封堵排气通道，通过节流排气实现柔性减速，避免活塞硬撞击端盖产生噪音与结构冲击，这一设计在高频往复动作的工位上能大幅降低部件故障率，延长整体使用寿命。

　　从安装边界来看，这款气缸的本体外径随80mm缸径匹配标准尺寸，安装方式可适配前法兰、后法兰、脚架、中间铰轴等多种常规安装附件，选型时无需额外定制非标安装座；160mm的行程长度对应活塞杆完全伸出时的总长度，在布局设备空间时需要预留足够的伸缩余量，避免活塞杆伸出后与周边工装、输送线体发生干涉。进气口采用标准气动管螺纹接口，可直接匹配车间常规的气动快插接头，无需额外转换接头，气路布置效率更高。

　　在实际应用场景中，这类气缸常被用在汽车零部件焊装线的工件定位夹紧、包装线的纸箱推料整列、木工机械的工件压持、电子组装线的治具顶升工位，相比液压执行元件，它无需配套液压站与回油管路，车间布线更简洁，动作响应速度更快，且不存在液压油泄漏污染工件的风险，适合对洁净度有一定要求的作业环境；相比电动执行器，它的成本更低，过载保护简单，在气源稳定的工况下连续运行的维护成本极低。

　　建模过程中对气缸的所有配合尺寸做了公差适配，比如拉杆的安装孔位、端盖的密封槽尺寸、活塞杆与导向套的配合间隙都参考了行业通用标准，导入三维装配环境时可直接与对应的安装附件、气动接头模型完成装配配合，无需反复调整尺寸。模型还原了气缸的所有外部结构特征，包括拉杆的锁紧螺母、缓冲调节螺钉、进气口标识、活塞杆端部的外螺纹安装位，在做设备整体三维布局时，可以直接用来验证安装空间、模拟伸缩动作的干涉情况，也能用来生成设备的BOM清单，对接后续的采购与装配环节。需要注意的是，这类气缸的工作环境温度需要控制在常规密封件的耐受范围内，若应用在高温、高腐蚀的特殊工况，需要对应更换密封件与缸体表面处理工艺，常规工业车间环境下可直接选型使用。
