双油口铰接式液压油缸结构设计

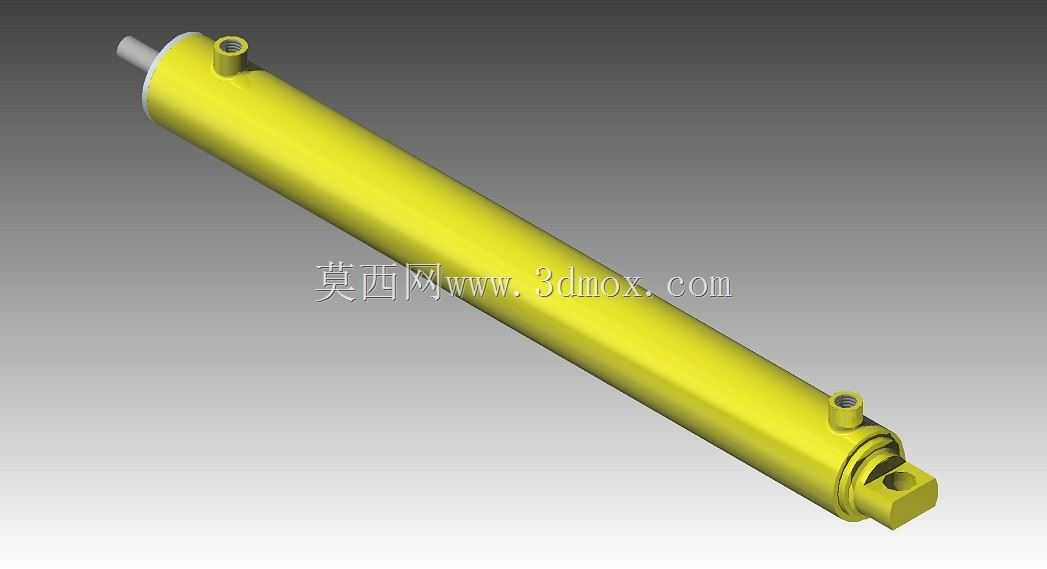

这款液压执行元件的三维结构，在各类需要直线往复推力输出的工业场景中应用极广，从工程机械设备的动作执行到工装夹具的夹紧驱动，再到专用作业车辆的工作装置驱动，都能见到同结构油缸的身影。不同于活塞式气缸的低出力特性，该类油缸依靠液压油的不可压缩特性，可在极小的安装空间内输出数吨乃至数十吨的推拉力，适配重载工况下的动作驱动需求。从结构设计逻辑来看，缸筒采用无缝钢管精加工内孔的方案，内壁粗糙度控制在合理区间以降低活塞密封件的磨损速率，两端的油口位置经过布局优化，既避开了安装时的结构干涉区域，也能保证进回油时的流道通畅，减少局部压力损失带来的发热问题。活塞杆端采用铰接式安装耳座，配套的销轴安装孔预留了足够的配合公差，可补偿设备运行过程中产生的小幅角度偏移，避免活塞杆承受径向偏载导致的密封件偏磨、杆体拉伤问题。缸头端的导向套结构集成了防尘圈、斯特封、导向环等多层密封与支撑元件，既能阻挡外界粉尘、水汽进入缸筒内部污染液压油，也能为活塞杆提供稳定的径向支撑，保证往复运动过程中的同轴度。在安装边界的尺寸把控上，模型还原了油缸全缩状态下的总长、缸筒外径、活塞杆直径、铰接耳孔中心距等关键安装尺寸，选型人员可直接参照这些参数核对设备安装空间的预留量，无需额外反复测绘核对。油口采用标准的公制螺纹连接尺寸，可直接适配常规的液压管路接头，减少现场安装时的改造成本。设计过程中充分考虑了油缸的受力分布，缸底与缸筒的连接位置做了圆弧过渡处理，避免应力集中导致的缸体开裂问题，活塞与活塞杆的连接采用锁紧螺母加防松垫片的结构，可承受高频往复运动下的冲击载荷，不会出现连接松脱的故障。这类油缸在实际使用中，通常搭配换向阀、溢流阀、液压锁等元件组成完整的液压回路，可实现任意位置的停留与负载保持，适配需要精准控制伸出长度、长时间承载负载的作业场景，比如货叉的升降驱动、作业臂的变幅驱动、工装的压紧动作驱动等场景都能稳定适配。
