倾斜式摆式车辆前部车架结构设计

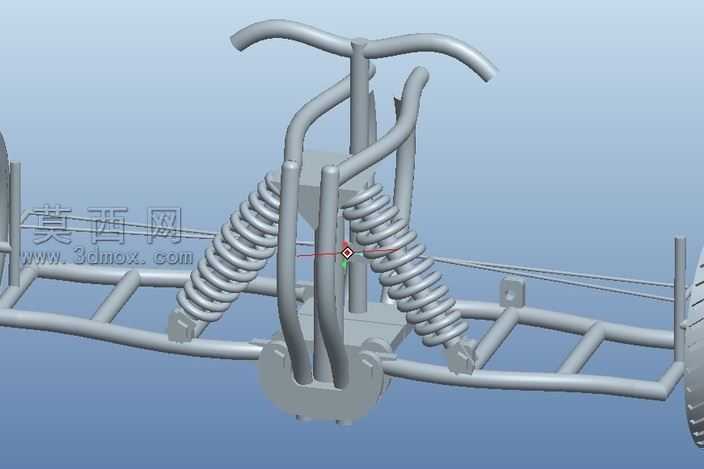

本作品为摆式车辆前部结构的三维建模成果，整体采用参数化建模思路完成，在三维软件环境中先完成基础骨架线的搭建，依据摆式车辆倾斜转向的功能需求确定各部件的空间位置与连接关系，保证结构在倾斜动作过程中不会出现运动干涉。建模过程中对车把部件做了符合人体工学的弧度处理，车把立管与前部主支架采用一体化的管件拼接设计，还原了管材弯折后的流畅曲面形态，通过扫掠特征完成管件主体的生成，再对连接位置做圆角过渡处理，避免应力集中的结构缺陷。两侧的倾斜减震弹簧部件采用螺旋扫掠方式生成，精准还原了弹簧的螺距、簧丝直径与有效圈数参数，弹簧上下端的安装座分别与车架横梁、主支架做了贴合式的配合设计，保证弹簧受力时的传导路径合理。车架主体采用梯架式结构，横向与纵向的管件通过布尔运算完成拼接，各连接位置的加强结构也做了细节还原，保证车架整体的结构强度。材质渲染阶段，整体结构赋予哑光金属材质，模拟钢制车架的表面质感，弹簧部件做了稍亮的金属质感区分，背景采用渐变浅蓝色调突出结构主体，渲染时开启环境光遮蔽效果，让各部件的连接缝隙与结构层次更加清晰。设计过程中重点考量了摆式车辆倾斜时的受力特性，弹簧的布局角度与车架的铰接位置经过多次参数调整，确保车辆在过弯倾斜时，弹簧能够提供合适的回弹力与支撑力，兼顾行驶稳定性与转向灵活性，前部结构的各安装位也预留了后续装配车轮、制动部件的接口，为整车的完整装配提供了基础。
