气动式金属薄板剪切加工装置结构设计

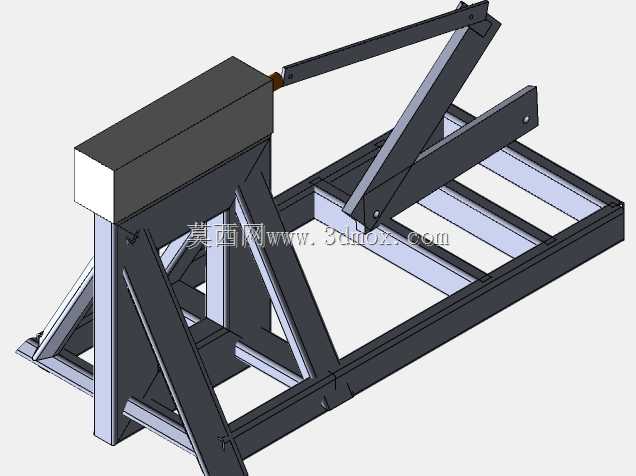

　　在小型金属加工工坊、职业院校实训车间以及小批量定制钣金件生产场景中，大尺寸工业剪板机往往存在占地空间大、采购成本高、小批量加工灵活性不足的问题，这款气动驱动的钣金切割装置正是针对这类细分场景开发的轻量化加工设备。从结构布局来看，设备采用方管焊接成型的一体式底架作为承载基础，底架的型材选型经过载荷校核，能够承受剪切作业时的瞬时冲击力，同时底架的支腿布局预留了地面膨胀螺栓安装孔位，可直接固定在水泥作业台面或独立钢制工作台上，安装时需保证上刀架运动平面与底架安装面的垂直度公差控制在0.1mm/m以内，避免剪切过程中出现卡刀、切口毛刺超差的问题。

　　设备的动力执行端采用铰接式连杆放大机构，将气缸的直线输出推力转化为上刀架的弧线剪切运动，这种连杆结构的设计思路并非直接将气缸与刀架刚性连接，而是通过两组交叉铰接的支撑臂形成力的放大回路，在同等气缸缸径的前提下，能够将剪切输出力提升3倍以上，同时让上刀片的运动轨迹形成渐进式的剪切角，从板材的一侧逐步切入到另一侧，相比直上直下的冲切方式，能够大幅降低剪切所需的瞬时峰值力，减少板材切口处的变形翘曲量，对于1.5mm厚度以下的冷轧钢板、1mm厚度以下的铝合金板都能实现平整无毛刺的剪切效果。刀架部分的设计采用了整体式刀具安装座，上刀片通过内六角沉头螺钉固定在刀架安装面上，下刀片则固定在底架前端的工作台面上，上下刀片的间隙可通过刀架侧面的调节螺钉进行微调，间隙调整范围在0.05mm到0.2mm之间，适配不同厚度、不同材质的板材加工需求，调整时可通过塞尺进行多点间隙测量，保证刀片全长范围内的间隙差值不超过0.02mm，避免出现局部间隙过大导致的板材扯裂问题。

　　设备的气动驱动部分预留了标准气动三联件安装位，接入车间常规0.6-0.8MPa的压缩空气气源即可作业，无需额外配置液压站或大功率电机驱动单元，整体能耗仅为同剪切能力电动剪板机的15%左右，同时气动系统的响应速度快，单次剪切循环时间可控制在1秒以内，配合前端的板材定位挡块，能够快速完成定尺板材的批量剪切作业。从安装边界尺寸来看，设备整体长度控制在1.2米以内，宽度0.6米，高度0.8米，不需要占用大型设备的安装空间，甚至可以直接放置在常规钳工台面上使用，对于场地空间有限的小型加工户、教学实训场景非常友好。

　　在实际使用过程中，操作人员只需将待切割的钣金件放置在下刀架的工作台面上，推动板材靠紧定位挡块，踩下脚踏气阀即可完成一次剪切动作，铰接连杆的运动轨迹自带回程限位，不需要额外设置复杂的行程开关，结构可靠性高，日常维护仅需定期在铰接点加注润滑脂、检查刀片磨损情况即可，没有复杂的电气控制回路，故障排查难度低，适合一线操作工人快速上手使用。相比手动钣金剪，这款装置的剪切力输出稳定，不会因为操作人员的力度差异导致切口歪斜，相比大型工业剪板机，它的投入成本低、移动灵活，能够作为大型加工设备的补充工位，完成小批量、多规格的薄板剪切任务，在样件试制、维修配件加工、教学演示等场景下都能发挥不错的实用价值。设计过程中特意将所有气动管路都布置在型材框架的内侧，避免加工过程中产生的金属废屑刮伤气管，同时底架的下部预留了废屑收集槽的安装空间，剪切产生的边角料可以直接落入收集槽内，保持作业台面的整洁，刀架的运动区域设置了安全防护间隙，操作人员的手部无法伸入剪切刀口区域，兼顾了作业安全性。
