经典V8动力单元铰接式固定支撑结构

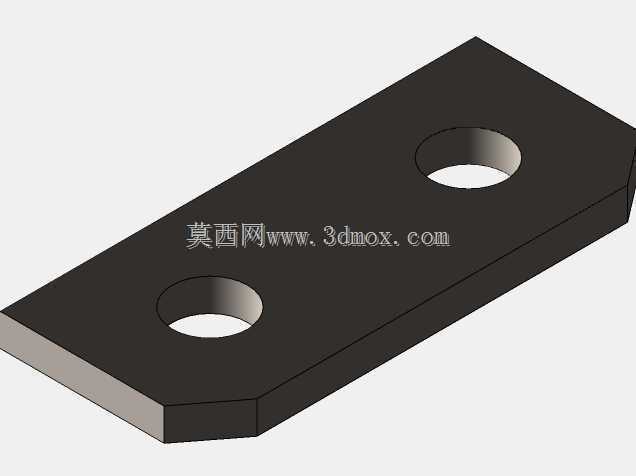

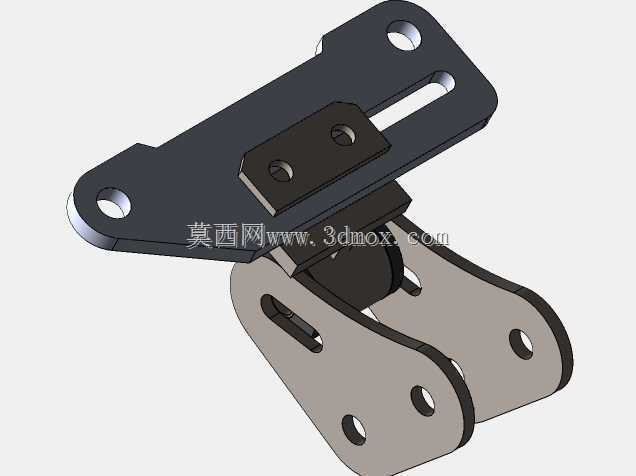

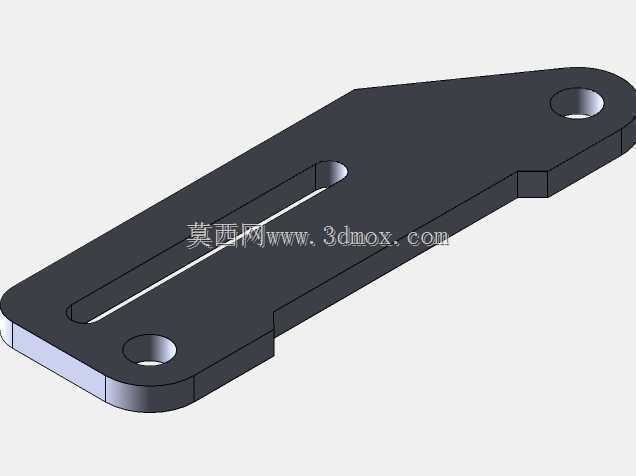

　　该支撑结构主要应用于大排量V型八缸动力单元与底盘车架的连接场景，是动力总成悬置系统的核心承载构件，承担动力单元重量承载、运行振动缓冲、工况载荷传递的核心作用，适配纵置后驱布局的动力安装需求，可覆盖日常行驶、急加速、硬制动、颠簸路面冲击等多工况下的载荷传递要求。从结构设计逻辑来看，整体采用分体铰接式布局，上部为平直安装板件，下部为双片式铰接支臂，中间通过铰接销轴实现上下部分的转动连接，这种设计可以抵消动力单元运行过程中产生的扭转位移，避免刚性连接带来的应力集中问题，同时适配动力总成在不同工况下的小幅位移需求，减少振动向车架的传递效率。上部安装板设置多组安装孔位，包含圆形定位孔与长条形调节孔，长孔的设计可以适配安装过程中的位置公差补偿，

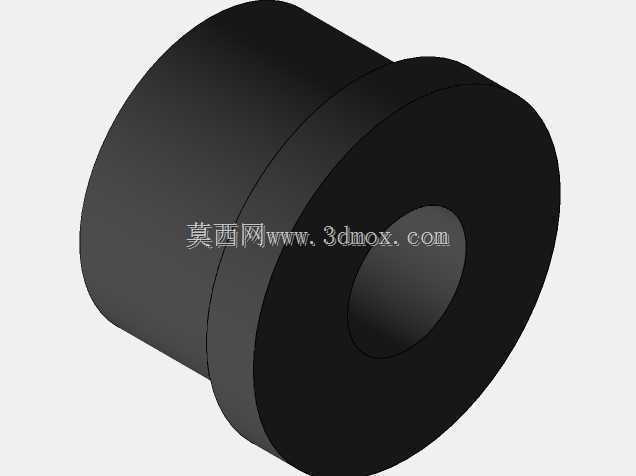

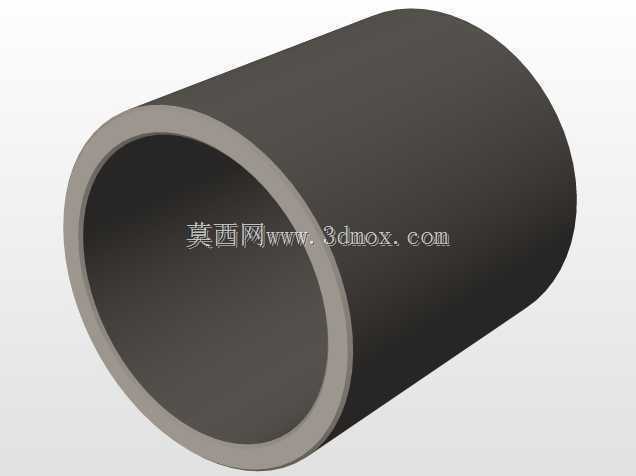

　　满足不同批次动力单元安装位的尺寸偏差调整需求，无需额外加工修正即可完成装配，降低现场装配的难度；板件边缘做了圆弧过渡处理，避免应力集中导致的板件开裂，同时板件厚度经过载荷校核，可承受动力单元自重加三倍冲击载荷下的形变要求，长期使用不会出现永久变形。下部双片式支臂采用对称布局，每片支臂上设置多组连接孔位，分别用于铰接销轴安装、与车架侧悬置点的连接，双片结构的抗扭刚度远高于单片结构，可承受动力单元输出扭矩带来的侧向载荷，支臂上的长圆孔同样具备安装调节能力，可适配不同车架安装点的位置偏差，提升部件的通用适配性。中间铰接部位采用销轴配合耐磨衬套的结构，衬套可吸收转动过程中的磨损，长期使用后仅需更换衬套即可恢复结构精度，无需整体更换构件，

　　降低后期维护成本；铰接部位的间隙经过严格控制，既保证转动灵活性，又避免间隙过大带来的异响与位移超差问题。从安装边界来看，上部安装板的孔位间距适配对应V8动力单元侧部的安装凸台尺寸，安装面平面度控制在0.1mm以内，保证与动力单元安装面的贴合度，避免局部应力集中；下部支臂的展开角度适配对应车型车架的悬置安装点位置，5英寸的下降高度是经过整车布局校核后的尺寸，可保证动力单元的安装高度与整车重心匹配，同时预留足够的周边间隙，避免与排气歧管、转向管路、线束等周边部件发生运动干涉。在实际使用过程中，该支撑结构需要配合橡胶悬置垫使用，铰接结构的转动自由度可以配合悬置垫的形变，更好地过滤动力单元的高频振动，提升驾乘舒适性，

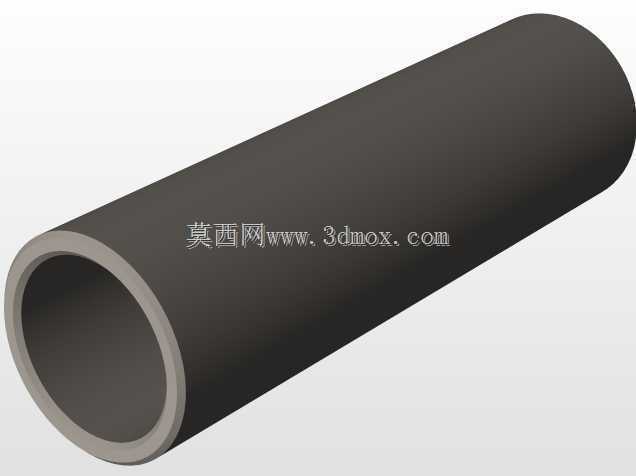

　　同时在动力单元输出大扭矩时，铰接结构可以小幅转动释放扭转应力，避免支撑结构与动力单元壳体连接部位出现开裂故障。设计过程中针对各安装孔的位置度做了严格公差要求，孔位位置度公差控制在0.2mm以内，保证装配时无需强行对位即可顺利穿装固定螺栓，减少装配应力残留；所有板件的折弯圆角都经过应力校核，避免折弯处出现应力集中导致的疲劳断裂，表面采用发黑防锈处理，可适应底盘部位的泥水、盐雾等恶劣使用环境，延长部件的使用寿命。该结构的分体式设计也便于零部件的加工制造，上部板件采用冲压成型工艺，生产效率高，成本可控，下部支臂采用激光切割后折弯成型，加工精度容易保证，铰接销轴采用标准件选型，降低采购与维护成本，整体结构在保证承载能力的前提下，尽可能控制了自身重量，符合底盘部件轻量化的设计趋势，不会额外增加过多的簧下质量，对整车操控性的影响控制在最低水平。
