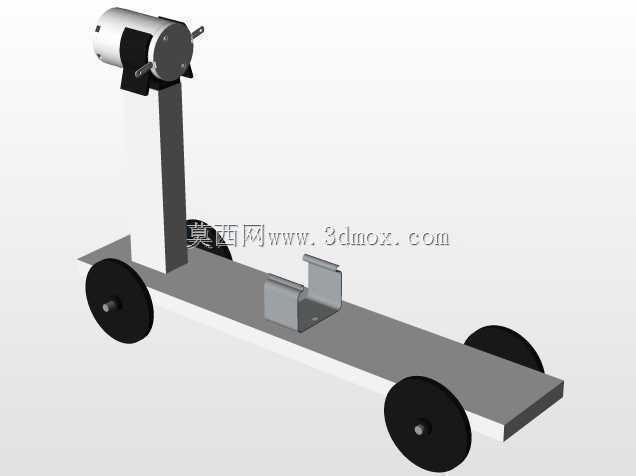

9V动力螺旋桨小车三维结构设计

　　这款螺旋桨驱动的行走小车，核心应用场景覆盖中小学科创实验教具、高校机械原理课程设计实训、创客DIY动力装置验证等领域，可直观展示空气反作用力驱动的机械原理，帮助学习者理解动力转换、行走机构匹配、重心配平等工程基础逻辑。从功能特性来看，装置依靠前端搭载的动力模块驱动螺旋桨高速旋转，通过桨叶切割空气产生的反向推力带动整车在平整路面行进，无需传统轮系与动力源的硬连接传动，结构简洁直观，能清晰展现非接触式动力传递的实现路径，适合作为原理演示类装置使用。设计过程中优先考虑了结构的易装配性与运行稳定性，底盘采用平直板式结构作为承载基体，四个行走轮对称布置在底盘两侧下方，轮轴与底盘预留标准安装孔位，保证轮系转动顺滑无卡滞，

　　同时将动力安装支架布置在底盘前端区域，通过竖向立板与底盘刚性连接，让动力模块的安装位置高于底盘平面，避免螺旋桨旋转过程中与底盘、行走轮发生运动干涉。动力模块的安装座预留了电池仓的固定位置，可适配常规9V供电模块的安装尺寸，供电模块与动力单元的接线路径沿竖向支架内侧布置，走线槽与支架一体成型，避免线路外露被螺旋桨剐蹭。螺旋桨与动力输出轴采用快拆式连接结构，可根据不同的推力需求更换不同桨距、不同直径的螺旋桨，验证不同桨叶参数下的整车行进速度、推力大小变化，满足不同实验场景的参数调整需求。外形尺寸与安装边界设计上，整车长度控制在可适配常规实验操作台的范围，宽度满足四个轮距的稳定支撑要求，竖向支架的高度经过重心校核，

　　保证动力模块安装后整车重心落在四轮支撑的形心区域，避免行进过程中出现前倾、侧翻问题；底盘下方预留了足够的离地间隙，可适配实验室平整台面、普通室内地坪等多种行走路面，不会因地面微小凸起出现卡滞。轮系采用低摩擦阻力的转动结构，轮面选用硬质耐磨材质，减少滚动过程中的能量损耗，让螺旋桨产生的推力尽可能多的转化为整车行进的动能。从结构设计逻辑来看，这款装置没有采用复杂的齿轮传动、带传动结构，而是直接将动力输出与螺旋桨连接，省去了中间传动环节的能量损耗，同时降低了整体结构的装配难度，非专业人员也可参照三维模型完成实物的组装与调试，适合作为科创入门类的机械结构案例。在安装边界的细节处理上，动力支架与底盘的连接采用嵌入式定位加紧固件固定的方式，

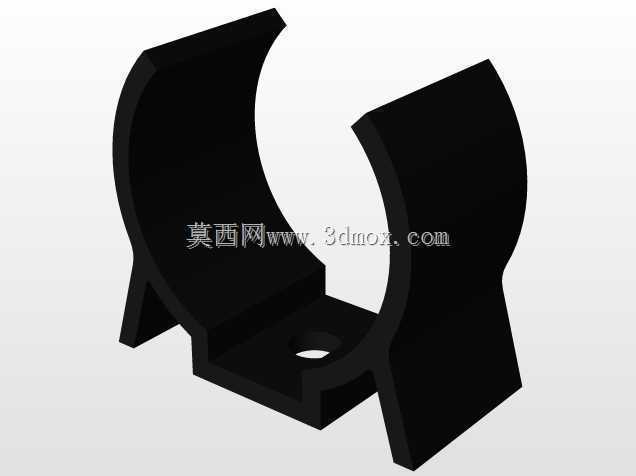

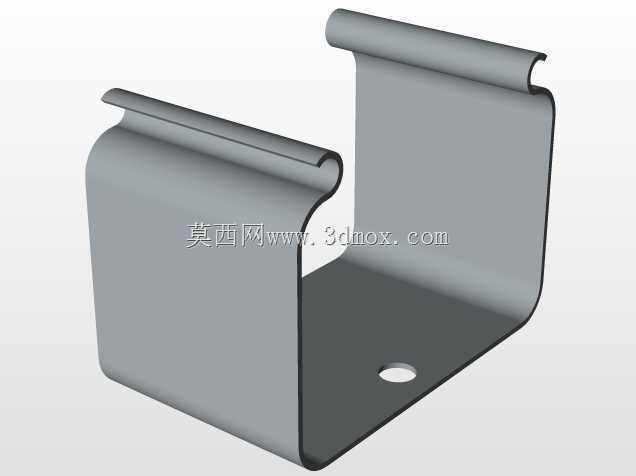

　　保证支架在动力模块运行产生振动时不会出现松动移位，螺旋桨的旋转平面与整车行进方向保持垂直，确保推力方向与行走方向一致，避免产生侧向分力导致整车走偏。电池安装位设置在底盘中部区域，通过U型固定卡座与底盘连接，既方便电池的更换，又能通过电池重量调整整车重心，进一步提升行走过程中的稳定性。整车所有零部件均采用常见的标准型材与通用件加工制作，底盘可采用板材切割成型，支架可通过型材裁切后拼接，行走轮、动力模块、螺旋桨均可选用通用标准配件，无需定制特殊异形零件，大幅降低了实物制作的成本与加工难度，适合批量制作作为教学教具使用。
