便携U盘金属外壳结构设计方案

　　日常接触的便携存储类外设里，U盘的外壳结构看似简单，实则要兼顾防护性能、便携性与装配公差的多重平衡，这次的金属外壳设计，就是针对日常高频使用场景做的结构优化。先从实际使用场景说起，这类金属外壳U盘大多适配日常办公、工业现场数据拷贝、户外作业数据转存等场景，用户经常会把U盘和钥匙、工具刀等金属物件放在一起，普通塑料外壳很容易被刮花甚至开裂，金属材质的壳体首先解决了抗挤压、抗刮擦的防护需求，哪怕从一米左右的工作台高度跌落，壳体也不会出现碎裂问题，能有效保护内部的PCB板与闪存芯片。

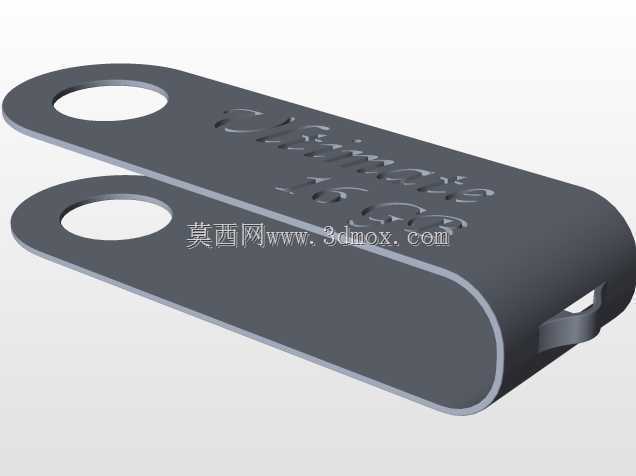

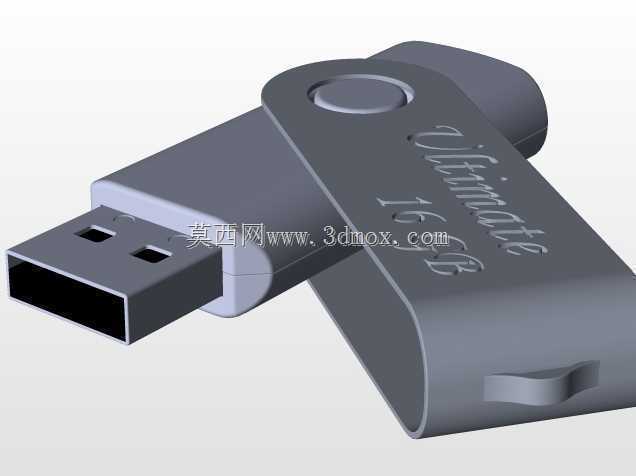

　　设计思路上，没有采用常见的上下扣合式壳体，而是做了一体化弯折的金属主体，仅在尾部预留USB插头的伸缩让位缺口，主体部分采用一体冲压成型工艺，减少了拼接缝隙，既提升了整体结构强度，也避免了拼接缝进灰、进水汽的问题。壳体两端的开孔是挂装结构，一端可以穿挂绳，方便用户挂在钥匙串或者工牌挂绳上，另一端的开孔是装配定位孔，在内部PCB组装时，可以通过定位销穿过该孔固定PCB位置，避免日常插拔USB插头时，内部PCB出现移位导致的接触不良问题。

　　外形尺寸方面，整体长度控制在60mm以内，宽度18mm，厚度控制在5mm，这个尺寸边界刚好适配绝大多数设备的USB接口间距，不会出现相邻USB接口被壳体挡住的情况，比如笔记本电脑上紧密排列的USB口，插这个U盘的时候不会影响旁边接口的使用。壳体表面做了细微的磨砂纹理处理，既不容易残留指纹，插拔的时候也能提供足够的摩擦力，哪怕手上有少量油污也能顺利插拔，不会打滑。壳体表面的字符区域采用凹陷蚀刻工艺，比丝印标识更耐磨，长期使用也不会出现标识磨损脱落的问题。

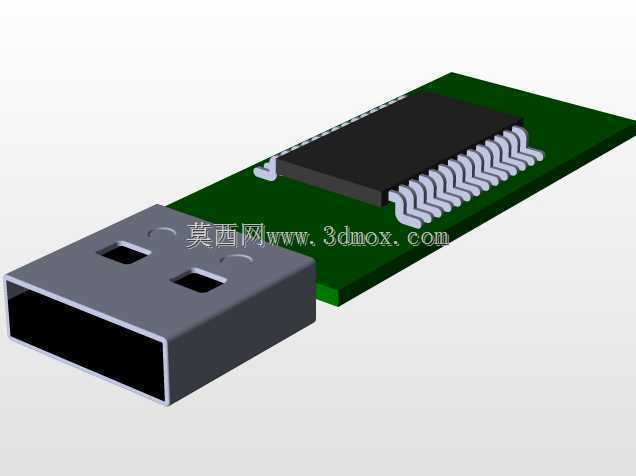

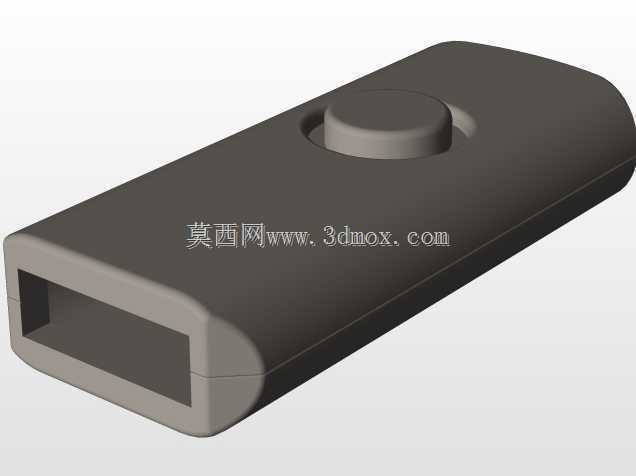

　　安装边界上，内部腔体的尺寸刚好匹配标准黑胶体U盘模块的尺寸，腔体边缘做了0.1mm的导向倒角，组装的时候可以快速把存储模块滑入腔体，不需要额外打胶，依靠金属壳体的轻微形变抱紧内部模块，尾部的卡扣结构刚好卡住模块尾部的定位槽，不需要额外紧固件就能完成装配，大幅提升组装效率。壳体的边缘全部做了R0.5mm的圆角处理，没有尖锐的毛边，用户拿取的时候不会划伤手，挂在钥匙串上也不会刮花其他随身物品。

　　实际使用中，这类金属外壳还能起到一定的电磁屏蔽作用，减少外界电磁干扰对存储芯片读写稳定性的影响，在工业现场有变频器、伺服电机等强电磁干扰的环境下，比塑料外壳的U盘读写稳定性更好。另外金属材质的散热性能优于塑料，长时间连续读写数据的时候，壳体可以把内部芯片产生的热量快速散发出去，避免芯片因为过热出现降速或者掉盘的问题。设计时还特意把壳体的插拔受力面做了加厚处理，厚度达到1.2mm，多次插拔后也不会出现壳体变形的问题，相比市面上0.6mm厚度的薄金属外壳，插拔寿命能提升三倍以上。尾部的挂孔做了翻边处理，孔位边缘没有锋利切口，穿挂绳的时候不会磨断挂绳纤维，长期挂在钥匙串上也不会出现挂孔开裂的问题。
