商用双立柱多功能引体向上训练器械结构

　　这款双立柱结构的力量训练器械，主要面向商用健身场景设计，可适配健身房、单位活动室、社区健身区等多种场地的力量训练需求，能够覆盖上肢推力、拉力以及核心力量的多动作训练，无需额外搭配过多附件即可完成多肌群的训练目标。从实际使用场景来看，器械底部采用加宽的H型底架布局，前后延伸的支撑脚能够在无地脚螺栓固定的状态下，保证使用者在做大幅度训练动作时的整机稳定性，避免侧翻或前倾风险，底架末端预留的橡胶脚垫安装位，可根据场地地面材质选配不同硬度的防滑脚垫，既可以保护铺装地面不被金属架刮花，也能进一步增大摩擦系数，提升放置稳定性。

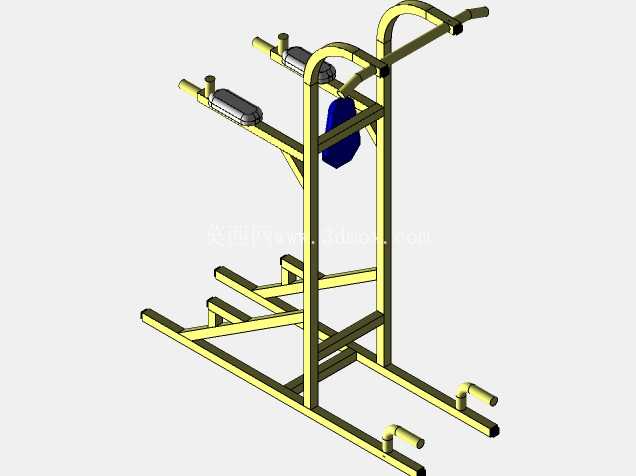

　　整机主框架采用标准矩形钢管焊接成型，双立柱垂直布置作为核心承载结构，立柱顶部设置多组不同朝向的握把位，分别对应宽距引体、窄距引体、对握引体等不同的背部训练动作，握把外层包覆防滑泡棉结构，能够减少训练时手掌与金属管的硬接触，降低长时间训练的手掌磨损概率。立柱中部设置的倾斜支撑臂，是双杠臂屈伸动作的承载位，支撑臂的倾角经过人体工学测算，适配不同臂长人群的动作幅度，避免训练时肘关节出现超伸风险，支撑臂上的泡棉垫同时承担肘部支撑的作用，也可用于支撑腿部完成悬垂举腿类的核心训练动作，实现一架多用的功能目标。

　　从设计思路层面，这款器械在建模阶段优先考虑了加工落地的可行性，所有管材的拼接位置均采用相贯线切割配合满焊工艺，焊后打磨平整的处理方式，既能够保证框架连接强度，也能避免尖锐焊疤对使用者造成磕碰伤害；框架表面采用喷塑处理，适配健身场所高频使用的耐磨、防汗蚀需求，日常清洁仅需擦拭即可维护外观。整机的安装边界需要在选型时重点考量，设备放置时后方需预留至少300mm的安全间隙，避免使用者做动作时与墙面或周边器械发生碰撞，左右两侧也需预留足够的动作施展空间，满足多人同时在周边训练的场地规划要求。

　　器械中部设置的蓝色护垫结构，为训练时的背部靠垫，在做垂式抬腿等动作时可提供稳定的躯干支撑，减少腰部代偿受力，靠垫采用快拆式固定结构，后期维护更换无需拆解主框架，降低运维成本。底架上预留的附件安装孔位，可根据使用需求选配弹力带挂点、杠铃片放置架等扩展配件，进一步拓展器械的训练功能覆盖范围，无需额外购置独立训练架即可满足轻重量力量训练的多元需求。框架的管材选型经过受力校核，主立柱采用壁厚不低于2.5mm的矩形管，底架支撑管采用同壁厚管材，能够承载大体重使用者的训练载荷，长期使用不会出现框架变形、焊缝开裂等问题。所有外露的管端均配置塑料封盖，避免管内进入杂物造成锈蚀，同时也能消除管端锐边的安全隐患。在实际场馆布置中，这类器械通常放置在自由力量区的边缘位置，不占用核心的深蹲、卧推区域空间，同时能够为训练者提供自重训练的固定点位，搭配哑铃、杠铃等自由重量器械，形成完整的上肢训练功能区。建模过程中对所有连接位置的公差配合做了预留，焊接收缩量、装配间隙都按照常规五金加工的精度标准设置，拿到模型后可直接导出工程图用于下料加工，无需二次调整结构尺寸。
