实木雕花门板数控雕刻加工结构设计

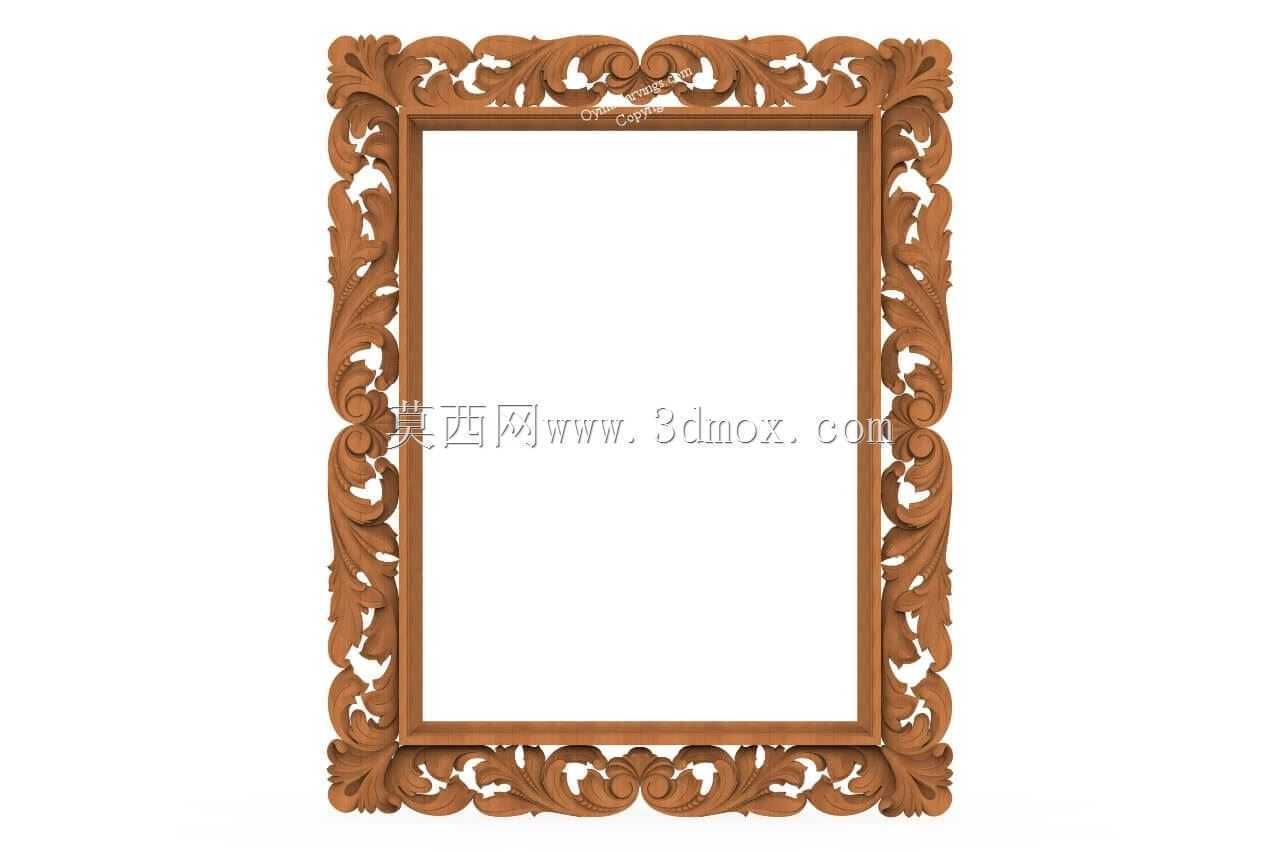

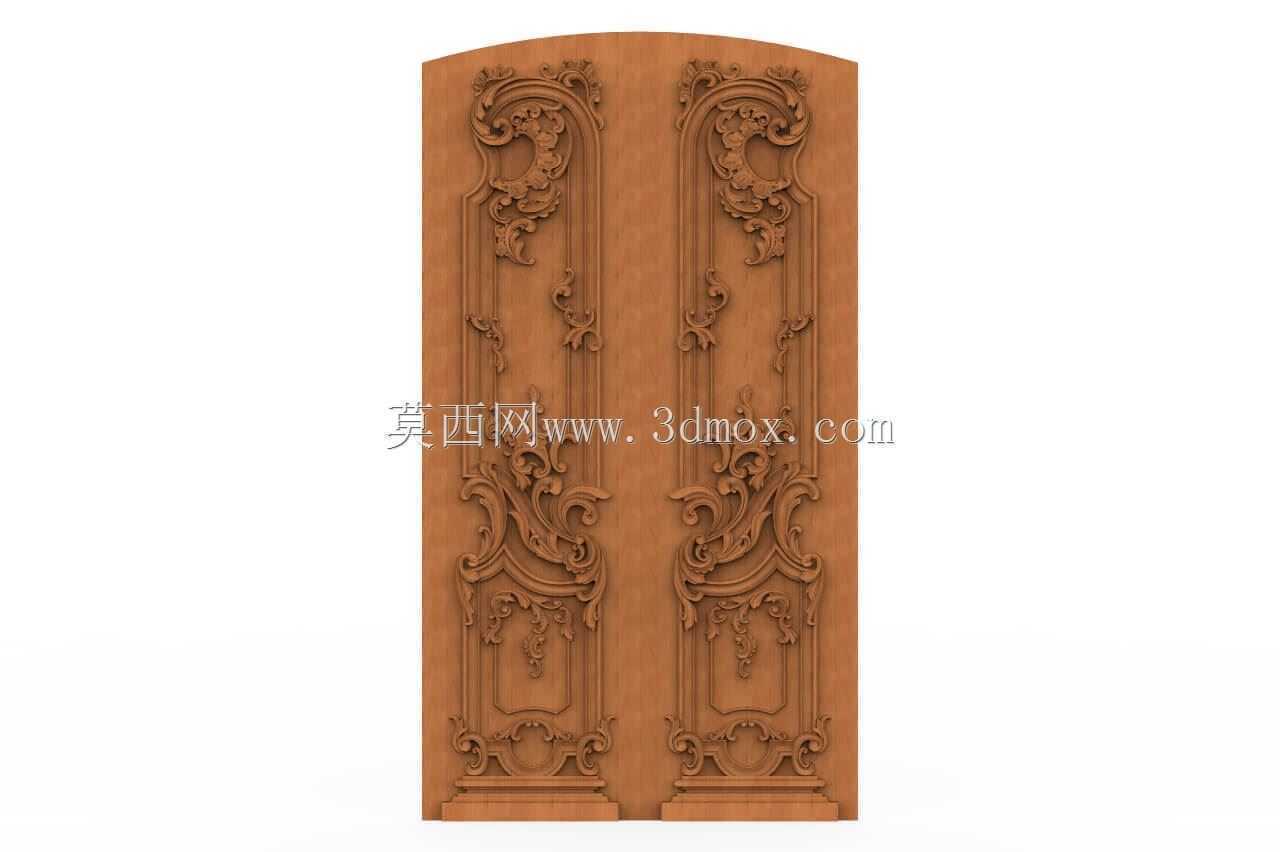

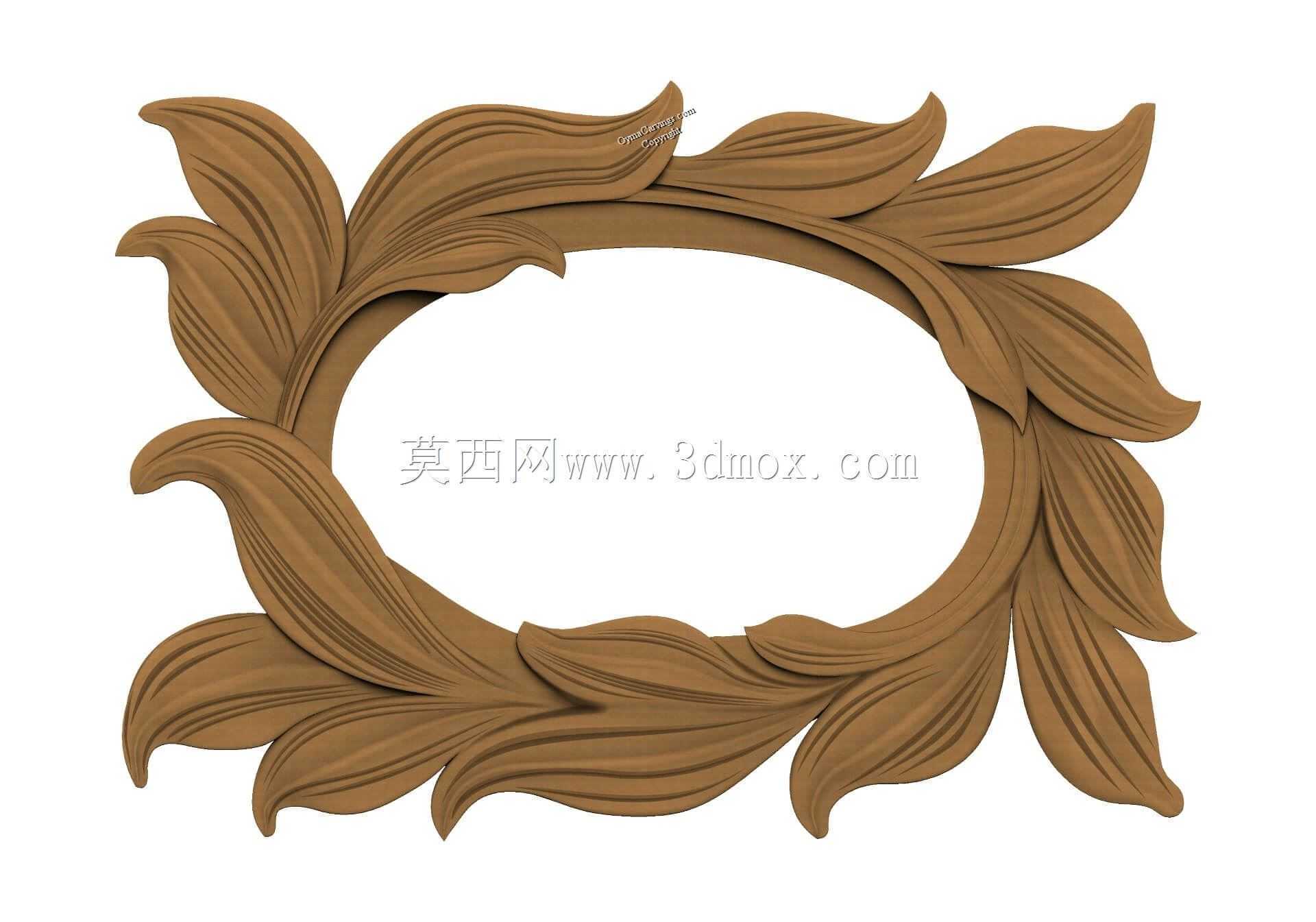

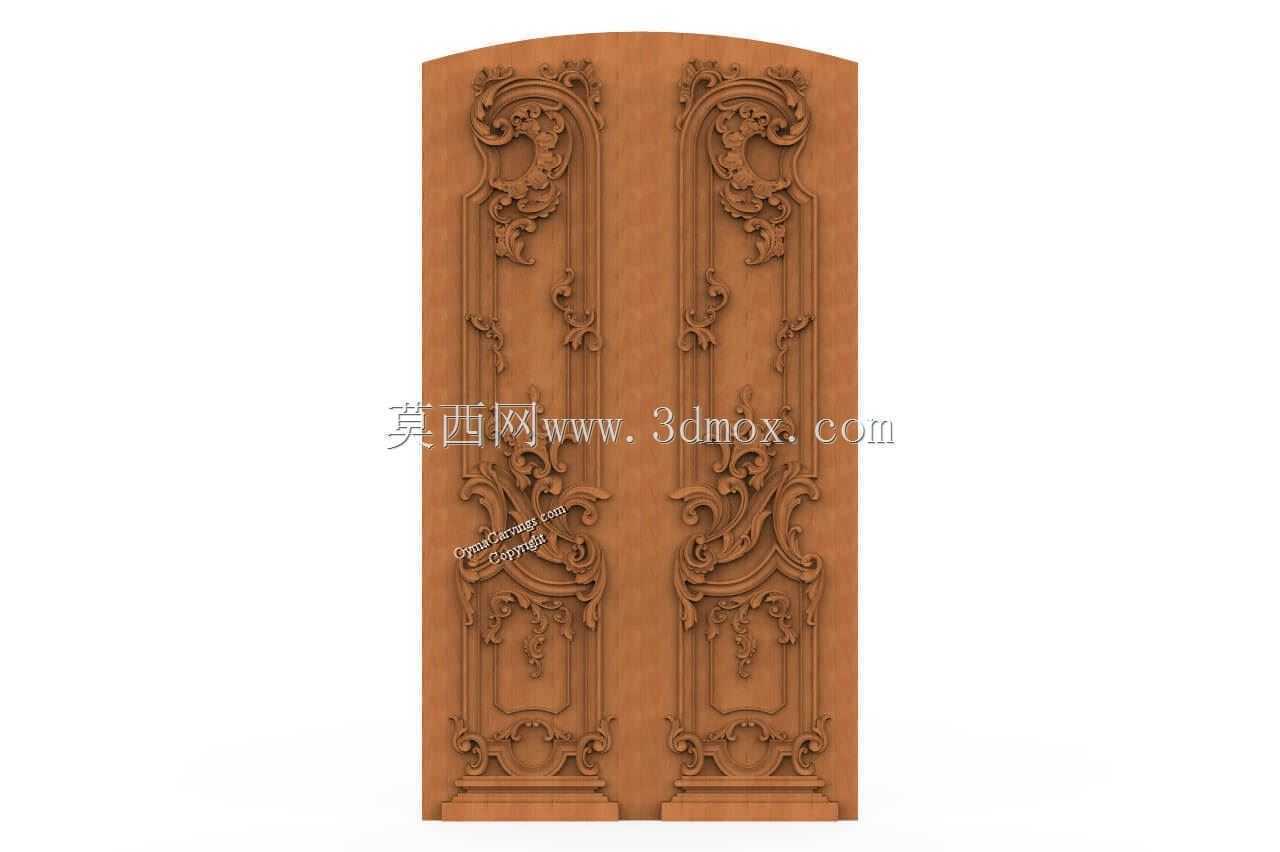

　　做木工加工结构设计快十二年，经手的数控雕刻加工类三维结构不下四百套，这次拿到的实木雕花门板加工结构，是整木定制生产线里适配数控镂铣设备的典型加工载体，先从实际落地的场景说，这类雕花构件主要用在高端整木家装的入户门、卧室门、护墙板衔接段，还有欧式定制柜体的外露门板，之前在江浙沪的整木厂做驻场技术支持的时候，见过不少同类加工件因为结构建模时没考虑木材形变余量，做出来的雕花在恒温恒湿车间没问题，运到北方供暖季的业主家，半个月就出现雕花棱边崩裂、对称纹样错位的问题，所以这次建模从一开始就把木材加工的工艺边界放在首位。

　　先讲实际加工时的设备适配，这个雕花结构是适配多头数控镂铣设备的，也就是行业里常说的数控木工雕刻机，加工时的装夹基准是门板背面的两条定位槽，建模时特意把定位槽的位置设置在距离门板侧边127mm的位置，刚好匹配市面上多数木工雕刻机的气动压辊排布间距，不会出现压辊压到雕花区域导致加工干涉的问题。雕花的凸起高度控制在18mm，这个数值是反复跟加工厂的操机师傅核对过的，用6mm的双刃螺旋球头刀开粗，3mm的锥度尖刀做精修，单块门板的加工时长能控制在2小时15分钟以内，要是凸起高度超过20mm，不仅加工时长会增加近40%，刀具的悬伸长度也要加长，加工到深腔位置的时候很容易出现弹刀，在木纹顺向的位置留下啃刀的痕迹，后期打磨要多花两倍的工时。

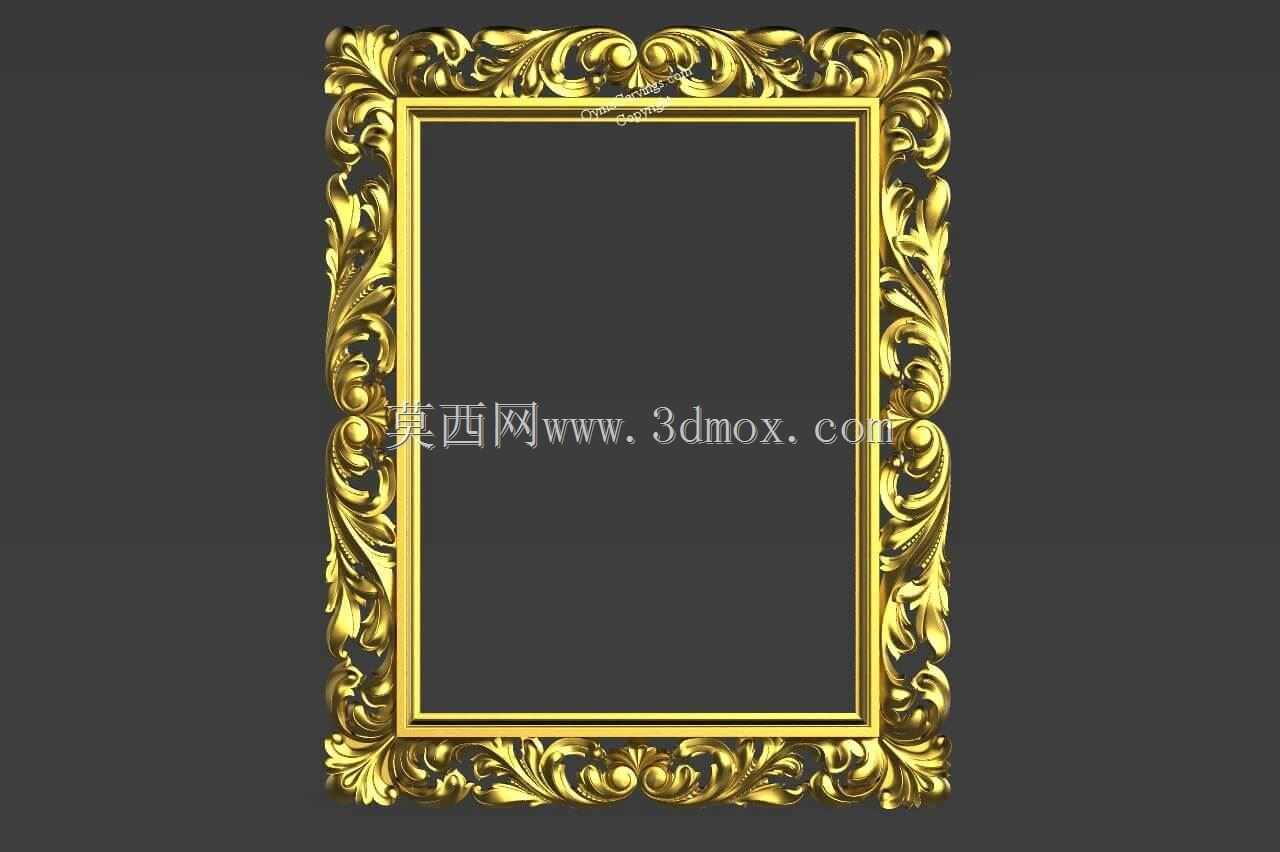

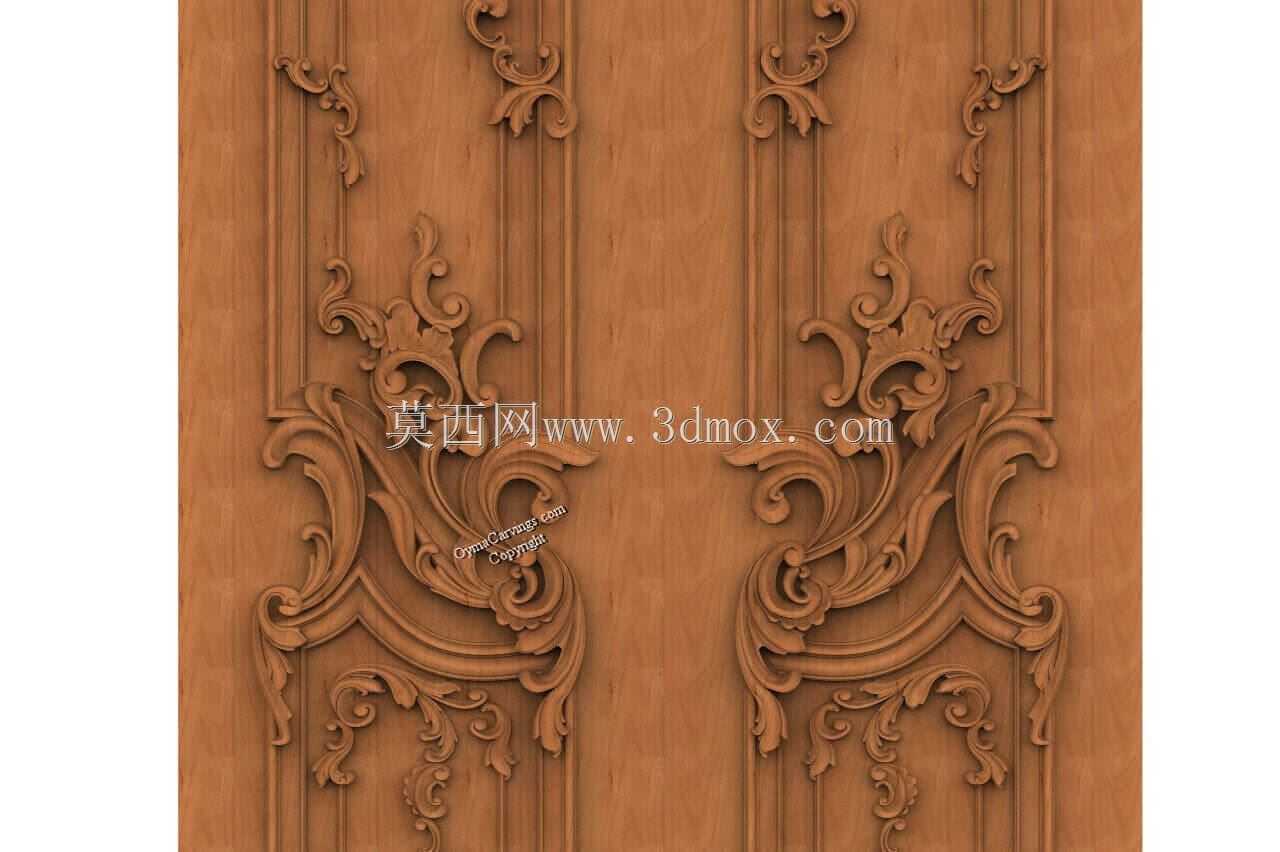

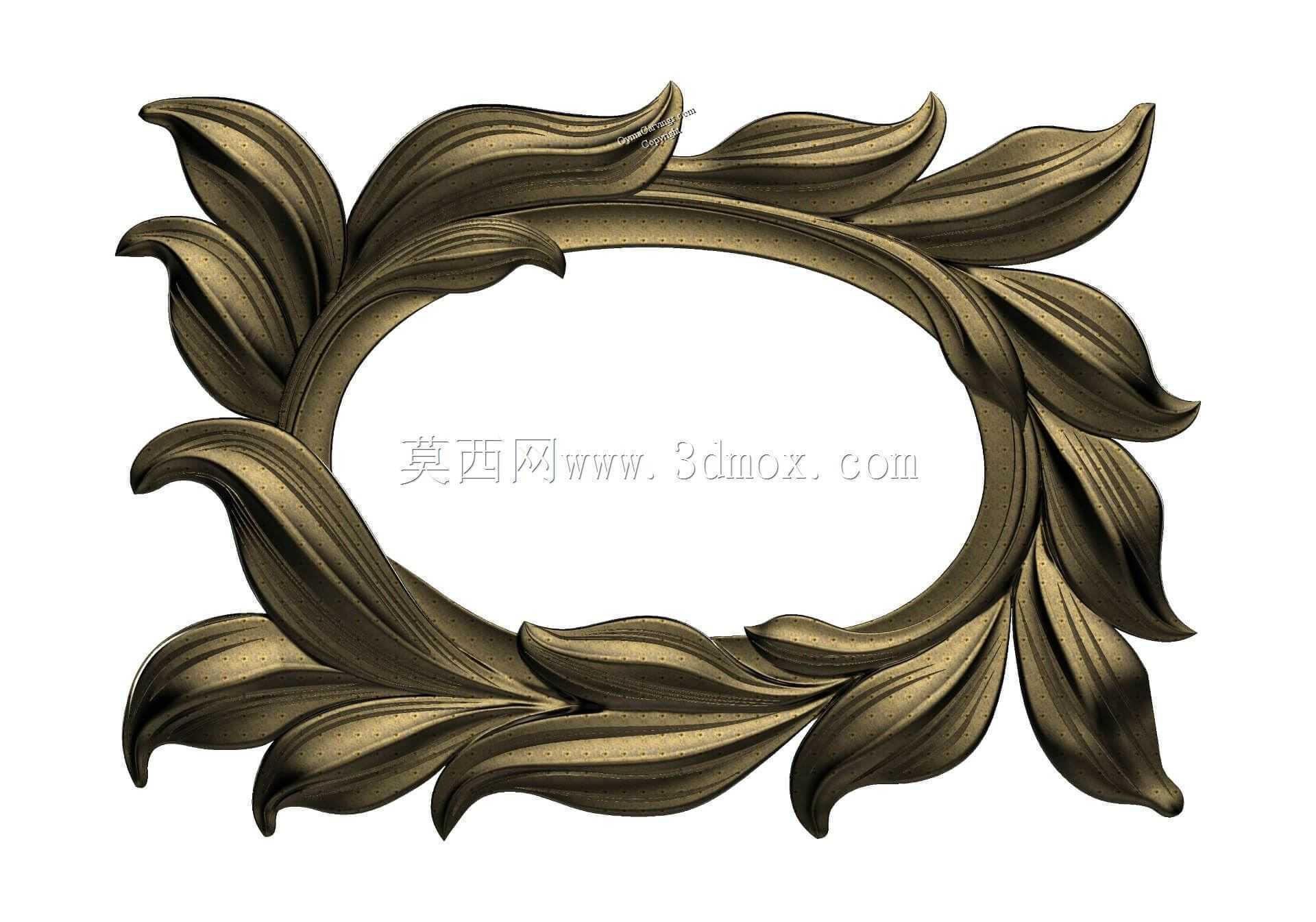

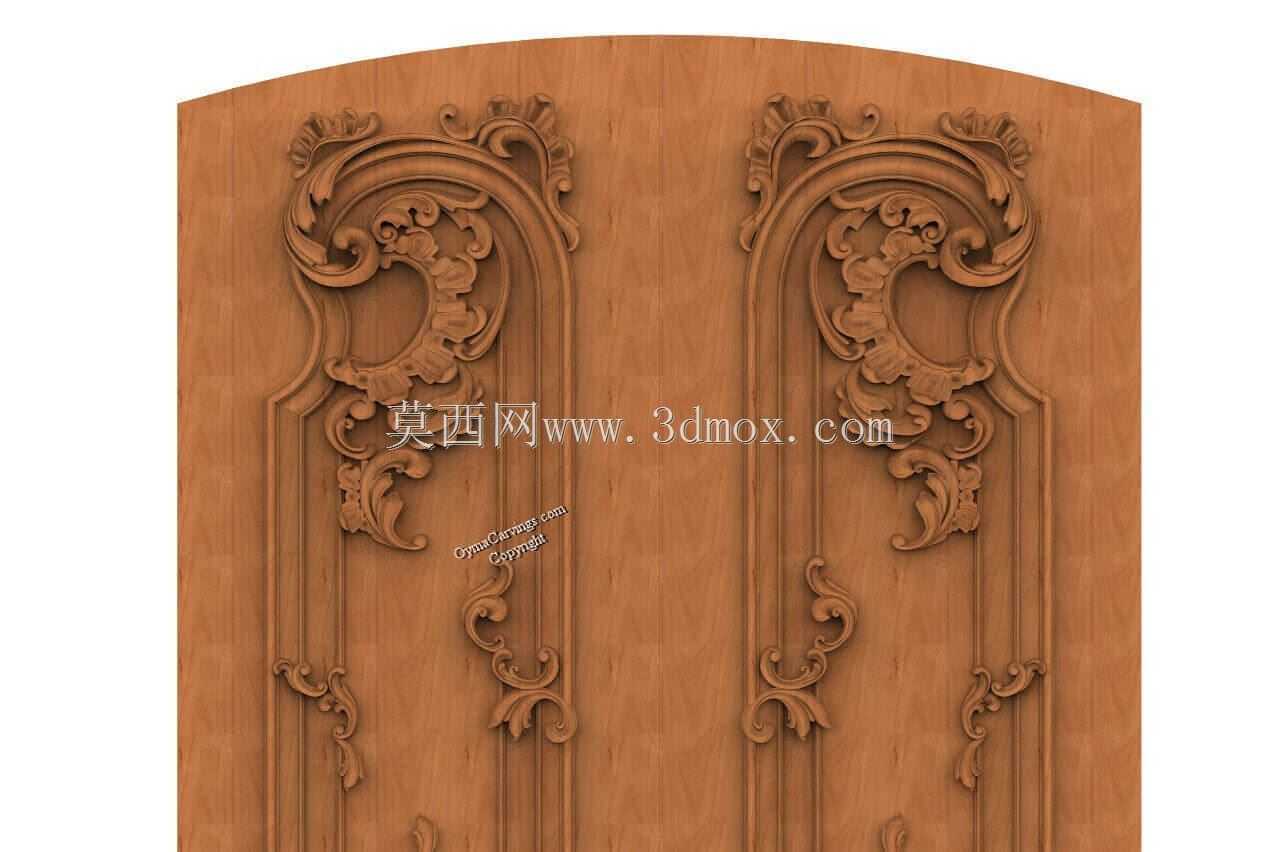

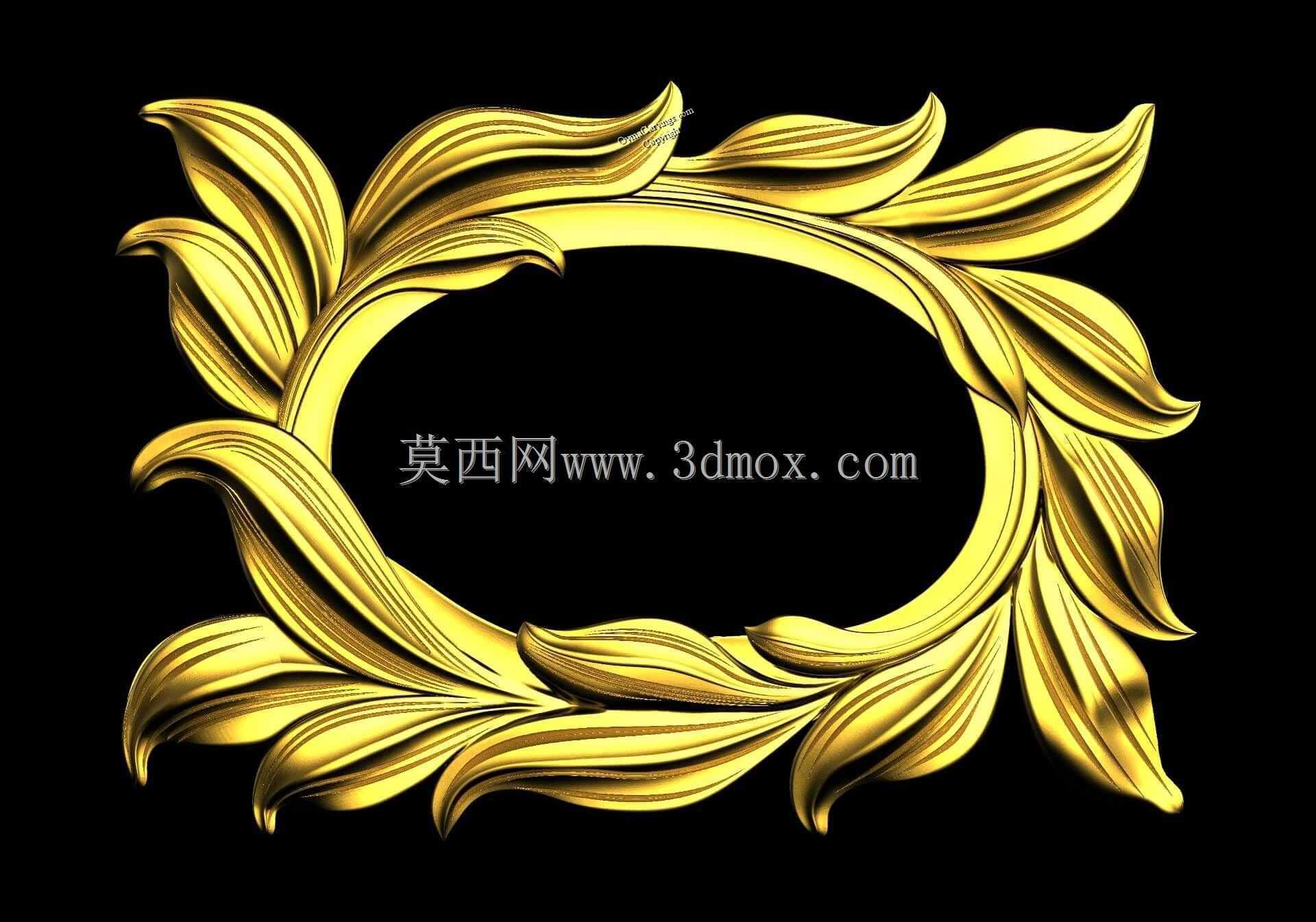

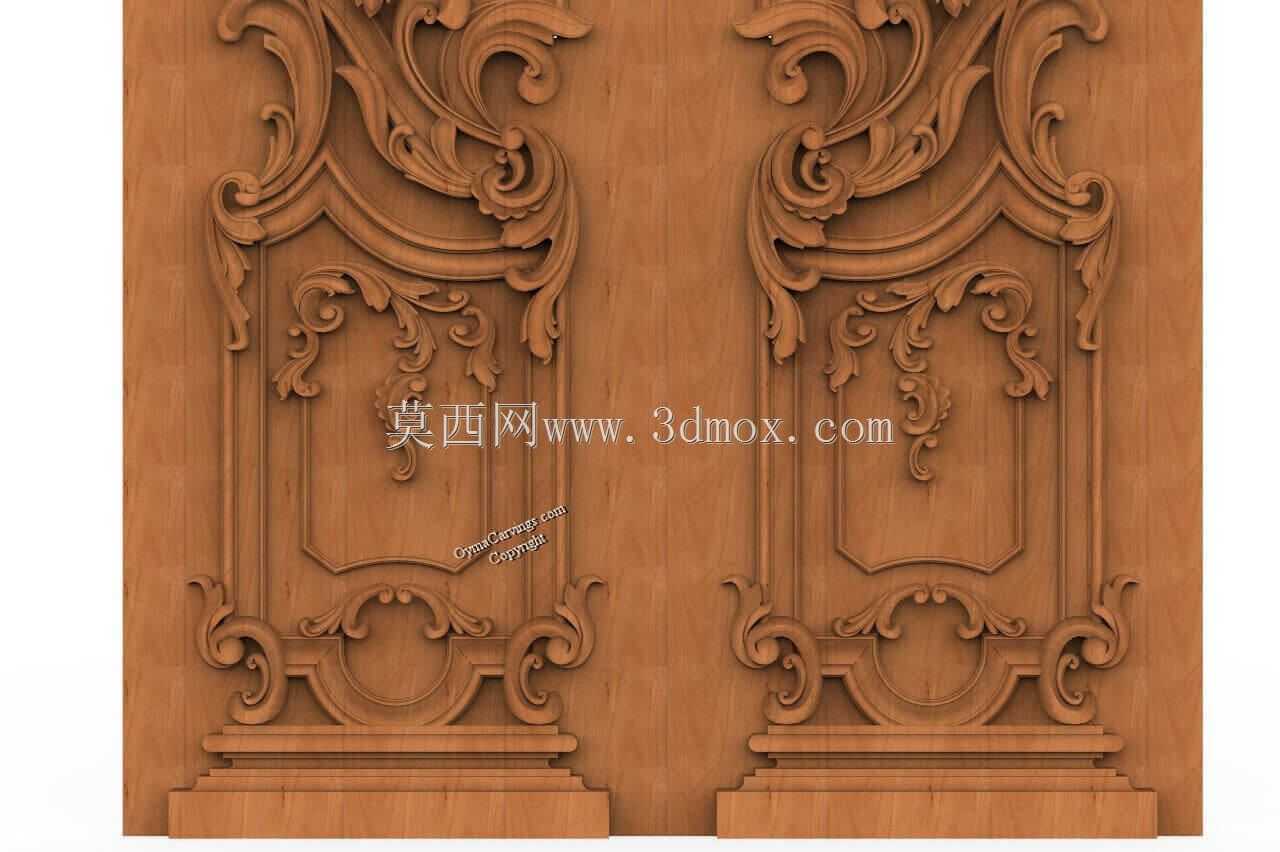

　　再讲纹样的结构设计思路，图里的对称卷草纹样，建模时没有直接用扫描生成一体化的曲面，而是把每个雕花的转折棱边都做了0.3mm的圆角过渡，别小看这个小圆角，之前有个同行做同类雕花的时候，所有棱边都做的是尖角，加工完打磨的时候，工人用180目的砂带机一碰，尖角就崩掉一小块，补腻子补完跟原木的纹理对不上，整批门板差点报废。另外纹样的对称基准严格对齐门板的竖直中心线，左右两侧的纹样偏差控制在0.1mm以内，这个精度要求是为了后续做油漆的时候，描金或者擦色的工序能顺着纹样走，不会出现左右视觉重量不对称的问题。还有雕花区域跟门板平面衔接的位置，做了1.5mm宽的下沉台阶，这个台阶是给后续安装装饰铜条预留的安装位，整木定制里很多高端款会在雕花边缘嵌铜条提升质感，要是建模时没留这个台阶，后期现场开槽很容易伤到雕花的根部。

　　然后说安装边界的尺寸控制，这块雕花门板的总厚度是42mm，雕花区域的背面是平整的，没有做凹凸结构，是为了跟门套的合页安装位匹配，合页的安装位置距离门板上下端是200mm，刚好避开雕花的内部应力集中区，之前有个项目把合页装在雕花对应的背面位置，螺丝打进去的时候把雕花的根部顶裂，从正面能看到明显的裂纹。门板的侧边做了1mm的倒角，是为了安装时跟门套留够热胀冷缩的间隙，尤其是南方梅雨季节，木材吸水膨胀，要是没留这个倒角，开关门的时候会跟门套摩擦掉漆。另外建模时把木纹的走向跟雕花的长线条方向做了对齐，这个细节很多新手建模时容易忽略，要是木纹方向跟雕花的卷曲方向垂直，加工时很容易顺着木纹出现劈裂，而且后期做开放漆效果的时候，纹理的流畅度会差很多。

　　从设备功能适配的角度说，这个结构的加工路径是分层设置的，粗加工每层下刀深度是3mm，刚好适配硬木比如橡木、胡桃木的切削参数，不会因为下刀太深导致刀具烧黑，精加工的走刀方向是顺着木纹的，能减少木纤维的撕裂。还有雕花内部的最小缝隙是4mm，这个尺寸是为了保证打磨的时候，最小的羊毛磨头能伸进去，不会出现缝隙里打磨不到，油漆堆积的问题。之前见过不少设计把雕花的缝隙做的不到2mm，加工完之后缝隙里的木渣都清不干净，更别说打磨上漆了，最后做出来的成品细节一塌糊涂。

　　实际生产里，这类雕花门板还要考虑后续的组装公差，建模时把雕花区域的整体尺寸做了0.2mm的负公差，因为木材打磨后会有轻微的尺寸缩减，要是按零公差建模，打磨完之后跟相邻的护墙板拼接的时候，会出现高低差。还有门板上下端的工艺孔，是用来装定位销的，建模时把工艺孔的深度设为10mm，不会钻透门板影响正面的雕花结构。

　　很多刚接触木工数控加工的工程师，容易把雕花结构当成纯外观件来做，只追求曲面的好看，忽略加工、安装、木材形变的实际问题，最后做出来的模型看着精美，一上机床加工全是问题，要么加工时间太长成本控不住，要么装不上，要么用段时间就开裂。这个结构从建模初期就把全流程的工艺节点都考虑进去了，从装夹定位、刀具选型、加工参数匹配，到后期的打磨、上漆、安装预留，甚至木材不同温湿度下的形变余量都留足了，不管是小批量定制还是规模化生产线加工，都能直接套用，不需要再做太多的结构调整。
