小型龙门式三轴数控雕刻加工设备结构

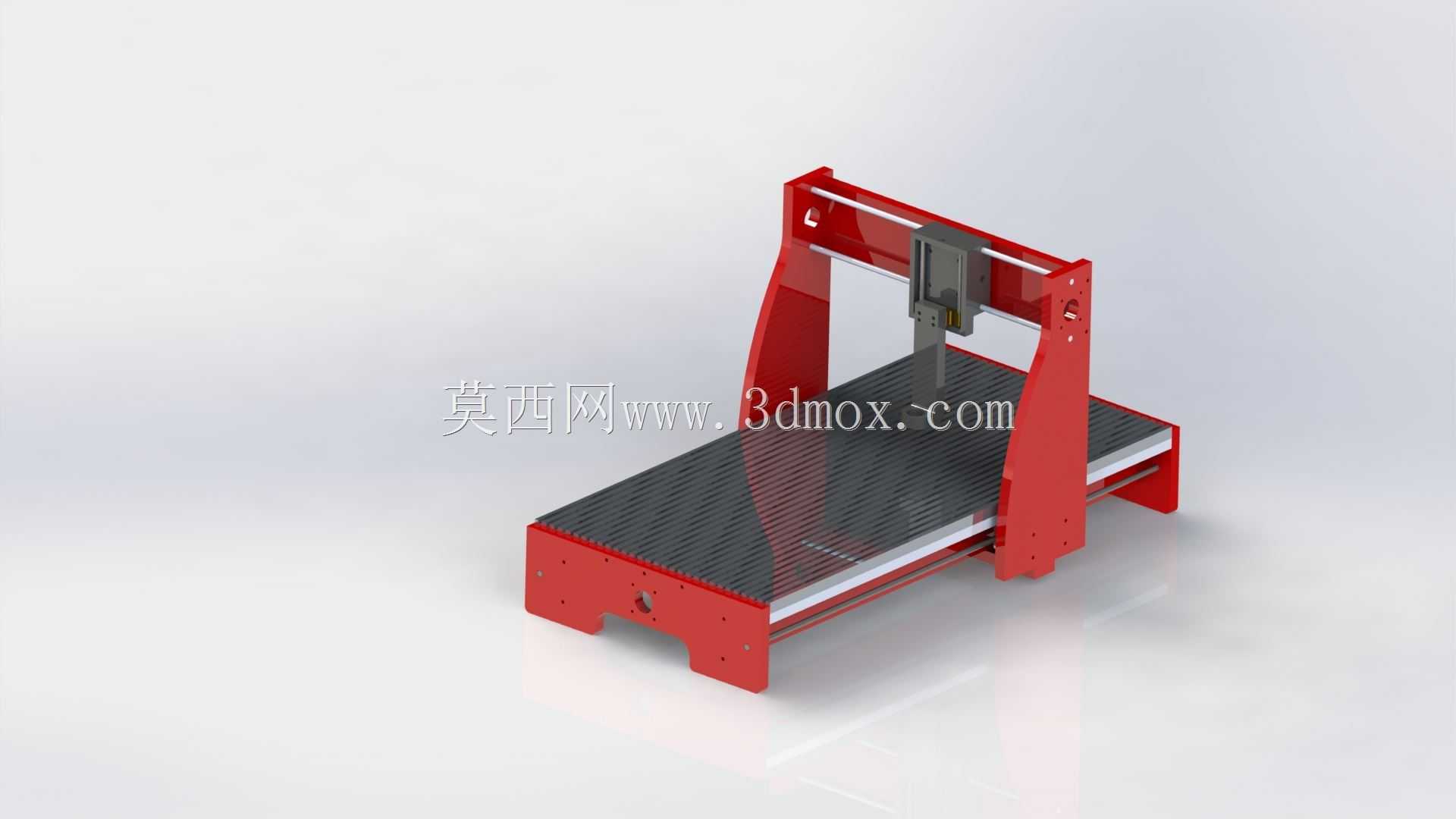

　　这款小型龙门式三轴数控加工设备，主要面向小尺寸工件的精密加工作业场景，在广告标识制作、小型五金零件加工、木工浮雕作业、教学实训演示等场景中都有广泛应用，能够适配亚克力、双色板、软金属、实木、工程塑料等多种常见加工材料，完成铣削、雕刻、钻孔、切边等多类加工工序，相比大型工业机床占地更小，部署灵活，适合小型加工门店、个人工作室、院校实训基地这类空间有限、加工工件尺寸普遍偏小的使用场景。从结构设计逻辑来看，设备采用经典的动龙门式布局，两侧立式支撑立柱与底部床身基座刚性连接，横梁沿Y轴方向布置在两侧立柱的导轨副上，可沿Y向做往复进给运动，加工主轴组件搭载在横梁的滑座上，沿X轴方向做横向进给，工件装夹平台固定在床身基座中部，

　　Z轴进给组件集成在主轴滑座上，带动主轴做垂直方向的升降进给，这种布局的优势在于工件装夹后无需随动平台移动，运动部件重量相对恒定，进给运动的动态响应更稳定，小行程下的加工精度更容易保证，同时固定平台的装夹适配性更强，可通过加装平口钳、真空吸附台、T型槽压块等不同装夹附件，适配不同外形的加工工件。设备的床身基座采用箱型焊接结构设计，内部布置有横向与纵向的加强筋板，能够有效抵消加工过程中主轴切削产生的振动，避免共振导致的加工表面振纹问题，两侧立柱与床身的连接面采用精加工定位面配合螺栓锁紧，装配时可通过定位销保证两侧导轨安装面的平行度公差，降低装配调试的难度。横梁采用截面为矩形的中空结构设计，在保证自身刚性的前提下尽可能降低运动部件的重量，

　　减少Y轴进给驱动的负载，导轨安装面经过精铣加工，保证直线度公差满足进给运动的精度要求。X轴滑座通过直线导轨副与横梁连接，采用丝杠传动的方式传递进给动力，丝杠两端采用固定支撑的安装方式，预拉伸安装后可抵消高速进给时丝杠热变形带来的精度误差，Z轴滑座同样采用直线导轨导向，丝杠传动的结构，主轴安装座预留有标准的主轴装夹孔径，可适配不同功率的风冷或水冷高速电主轴，用户可根据自身加工材料的硬度、切削量需求更换对应参数的主轴组件。从安装边界来看，设备整体占地尺寸适配小型加工场地的部署需求，底部床身预留有地脚安装孔，可通过膨胀螺栓固定在水泥地面或者加厚的钢制工作台面上，避免高速进给时机身出现移位，设备后部预留有走线槽与电气安装位，

　　可将驱动电机的动力线、限位开关信号线、主轴供电线统一收纳布置，避免运动过程中线缆拖拽剐蹭。设备的工作台面采用带T型槽的铸铁平台或者铝合金型材平台，台面平面度经过精加工处理，保证工件装夹后基准面的水平度，T型槽的间距符合通用装夹附件的安装尺寸，可直接适配市面上常见的工件压块、简易平口钳等装夹工具，无需额外改装。在实际使用过程中，这款设备的三轴进给行程覆盖小尺寸工件的加工需求，可完成常规尺寸的铭牌雕刻、小型铜电极加工、木质工艺品浮雕、PCB板钻孔铣边等作业，操作门槛相对较低，配合对应的数控控制系统，可导入标准G代码加工文件完成自动化加工作业，设备的各轴均布置有硬限位与软限位双重保护结构，避免进给超程导致的机械碰撞损坏，主轴侧面预留有刀具冷却安装位，可加装喷雾冷却或者水冷管路，在加工金属材料时对刀具进行冷却，延长刀具使用寿命，提升加工表面质量。设计过程中充分考虑了日常维护的便捷性，导轨、丝杠等传动部件均布置有润滑注油点，可定期加注润滑脂降低运动磨损，各轴的驱动电机通过联轴器与丝杠直接连接，传动间隙小，反向进给时的空程误差可通过控制系统参数补偿，保证加工轮廓的精度。两侧立柱的外侧预留有防护罩安装位，可加装风琴式防护罩对导轨、丝杠进行防护，避免加工过程中产生的切屑、粉尘进入传动副，加剧部件磨损，延长设备的整体使用寿命。
