这套三角构型的悬模结构,主要服务于中小型薄壁框架类铸件的砂型铸造工序,在批量生产汽车内饰支撑骨架、小型设备三角加强支架这类带镂空加强筋的铸件时,能有效解决传统分模方式下筋位错位、壁厚不均的常见问题。从实际生产场景来看,这类悬模通常安装在造型线的模底板定位工位,配合上下砂箱完成填砂、振实、起模的全流程,因为整体采用对称三角布局,三个端点的定位销孔可以直接和模底板上的定位柱配合,不需要额外加装侧向压紧结构,换模时的对位效率比常规单侧悬臂结构的模具提升近四成。

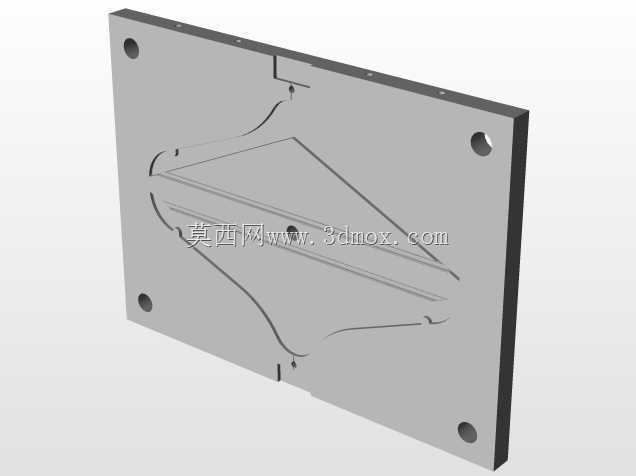

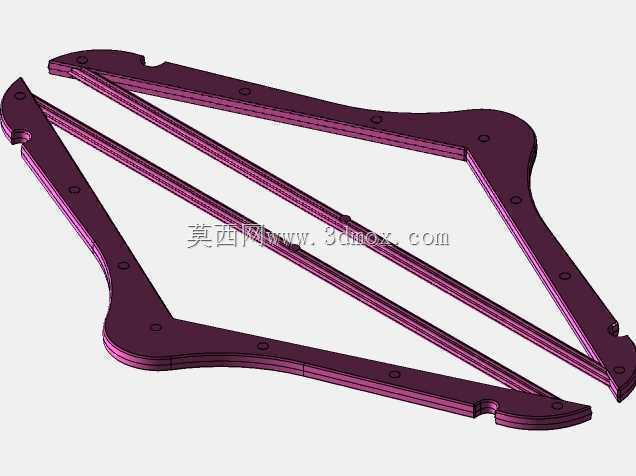

设计层面上,整个构件采用双外框加双斜向加强筋的一体化结构,外轮廓的三个端点都做了加厚凸台处理,凸台上预留的通孔既是安装定位孔,也是起模时的吊装受力点,避免起模过程中吊点受力不均导致模具变形。斜向加强筋的厚度比外框壁厚薄1.5mm,造型时筋位对应的砂型凸起部分能获得更好的紧实度,不会因为振实力传递不均出现砂型疏松,进而避免铸件产生夹砂、缺肉缺陷。外框边缘的缺口结构是和砂箱定位块配合的卡位结构,合箱时能直接卡入砂箱的对应槽位,不需要反复测量合箱间隙,能将合箱错边量控制在0.2mm以内,满足薄壁铸件的尺寸公差要求。

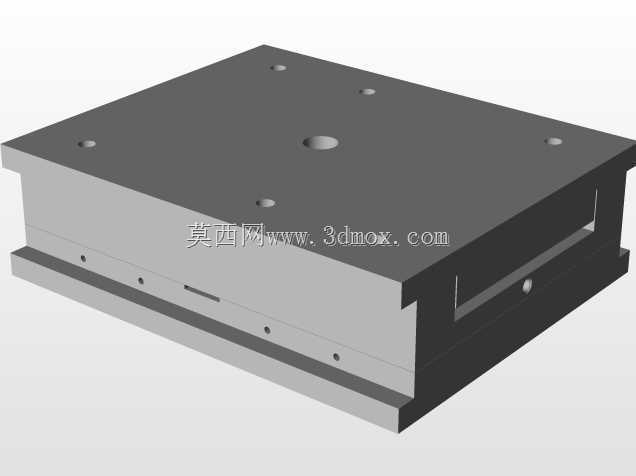

从安装边界来看,整个构件的外轮廓最大外接尺寸适配常规的400mm规格小型砂箱,三个安装凸台的中心距严格匹配标准模底板的定位孔位,不需要对现有造型线的模底板做二次改造就能直接上线使用。构件的厚度方向做了1:50的起模斜度,所有棱边都做了R2的圆角过渡,既可以减少起模时对砂型的刮蹭,也能避免模具本身在长期反复受振的工况下出现应力集中开裂。实际使用过程中,因为加强筋和外框的连接处做了圆弧过渡,填砂时砂粒能顺畅填充到筋位的夹角区域,不会出现填砂死角,振实后砂型的整体硬度差能控制在5个硬度单位以内,铸件的尺寸一致性可以稳定达到CT8级精度要求。
不同于常规的分体式模具结构,这套悬模采用整体式加工成型,没有拼接缝隙,不会因为长期使用出现拼接缝错位导致的铸件飞边过厚问题,后续铸件清理工序的打磨工作量能减少三成左右。外框侧面的浅凹槽结构是排气槽的预留安装位,造型时可以在凹槽内嵌入0.3mm厚的排气片,浇注时型腔内的气体能顺着排气片顺利排出,避免铸件产生气孔缺陷。三个端点的凸台底面做了0.1mm的平面度处理,安装后和模底板的贴合间隙不超过0.05mm,不会出现跑火漏砂的问题。针对铸造过程中模具反复受热受振的工况,整个结构的受力路径沿着外框和斜筋均匀传递,没有应力集中的锐角区域,正常使用工况下的模具寿命能比同类型悬臂结构模具提升近一倍,不需要频繁做校正维修。
