曲面流线型网球拍运动器材结构

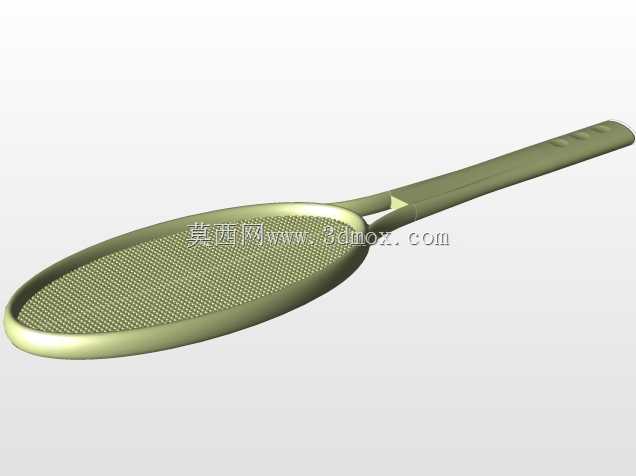

　　这套网球拍三维结构以拍框、拍喉、握柄和拍线区域为核心，整体围绕击球受力、握持姿态与曲面连续性展开。拍头采用近似椭圆的闭合轮廓，外缘保持顺滑过渡，拍面区域通过细密网格表现穿线结构，能够直观反映击球时球线与拍框之间的载荷传递关系。拍框截面并非简单等径圆管，而是沿拍头周向逐步变化，在顶部和侧部兼顾刚性与轻量化，在靠近拍喉位置增加结构厚度，使弯曲应力集中区获得更稳定的支撑。拍喉采用分叉式连接，将拍头下部的载荷分流至两侧臂体，再汇合进入握柄，这种形式有利于降低拍面扭转时的局部应力，也让拍框在偏心击球后具备更好的回正趋势。握柄部分按人手握持方向拉长，末端略宽，表面设置浅凹槽与防滑形态，既体现握持边界，也为后续包覆握胶、装配底盖留出空间。柄体与拍喉之间通过锥形过渡连接，截面由拍框的薄壁形态逐渐转为多边形握持截面，转折处保持光顺，避免应力突变。

　　从实际使用场景看，该类器材主要用于网球训练、休闲运动和竞技击球，设计时需要同时考虑正手、反手、发球和网前截击等动作。拍面大小直接影响有效击球区域，较大的拍面可提高容错率，较小拍面则更强调控制与挥拍速度。模型中拍头轮廓与拍喉位置共同决定平衡点，若拍头质量占比偏高，击球时底线进攻的惯性更强；若握柄侧质量占比增加，则操控灵活性更好。拍框厚度、拍喉张开角度和握柄长度需要协同设定，过厚的拍框虽然提升刚性，却会增加风阻和整体质量；过薄则可能在高频击球后产生明显形变。拍线网格在模型中不仅是外观表达，也提示穿线孔、线床密度和预紧力设计的位置。线床较密时，击球控制更精细，耐用性相对更好；线床较疏时，球与线面接触变形更大，减震和包裹感更明显。

　　建模思路上，拍框适合通过中心曲线、截面扫描和曲面桥接完成，先确定拍头外轮廓与拍喉分叉路径，再沿路径布置变化截面，保证外侧曲面连续。拍线区域可采用规则阵列与椭圆边界裁剪结合的方式，使纵横线条在拍面内均匀分布，并与拍框内缘保持合理间距，为穿线孔和护线钉预留结构带。握柄需要单独建立人机握持基准，截面方向随柄轴扭转，使正面、侧面和背面的贴合关系符合手掌包裹角度。拍喉与拍头、握柄的交汇处是曲面建模难点，需控制分叉区域的曲率变化，避免出现褶皱或局部收敛过快。若用于后续工程深化，还可在拍框内部加入肋位、发泡填充或碳纤维铺层示意，在握柄末端增加底盖、配重块和缠胶层。外形边界方面，整拍长度、拍头宽度、拍喉间距和握柄周长应相互匹配，拍面与握柄轴线保持设定夹角，使放置、挥摆和装配检查都有明确参照。该结构既可作为体育用品外观方案，也可用于受力分析、运动器材教学展示以及产品结构评审。
