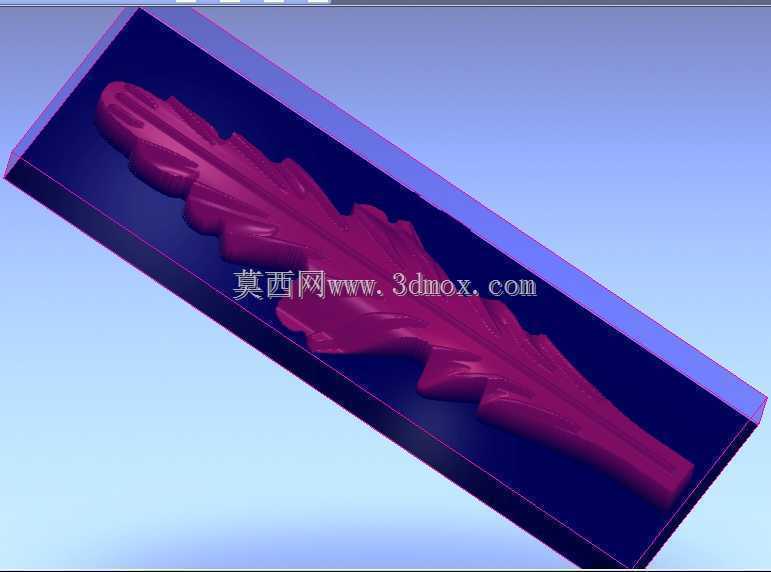

浮雕叶片造型模仁镶件三维结构

　　该成型零件主要应用于表面带立体浮雕纹理的塑胶件注塑生产环节，作为模具型腔侧的成型镶件使用，直接决定产品外表面的叶片状浮雕纹理成型质量，在装饰类塑胶外壳、工艺摆件、文创类塑胶产品的模具结构中较为常见。从结构设计逻辑来看，该镶件采用整体式矩形基体设计，基体四周预留足够的合模定位余量，可直接嵌入定模板的镶件安装槽内，安装时依靠侧边的基准面做定位，无需额外设计复杂的定位结构，能有效减少模板的加工工作量，后期维护时若浮雕面出现磨损、碰伤，可直接单独拆下镶件进行抛光修复，无需拆卸整套模具，大幅降低产线停机维护的时间成本。

　　浮雕造型部分采用等深度下沉设计，叶片纹理的凸起与凹陷过渡处全部做了均匀的圆角处理，避免注塑过程中出现应力集中导致的型腔开裂问题，同时流畅的过渡曲面能减少塑胶熔体在型腔内的流动阻力，让熔体可以快速填充到纹理的细小凹陷处，避免出现缺胶、纹理填充不饱满的成型缺陷。从成型工艺适配性来看，该镶件的分型面设置在基体的上端平面，与动模侧的贴合面做了0.02mm的研配余量，合模后可有效避免飞边产生，浮雕纹理的拔模角度顺着叶片的延伸方向做了均匀设置，确保开模时产品可以顺利脱离型腔，不会出现纹理拉毛、卡模的问题。

　　安装边界方面，矩形基体的长宽尺寸匹配常规中小型模架的镶件槽规格，厚度方向预留了足够的冷却水路布设空间，可在镶件背部直接钻设直通式冷却水道，保证注塑过程中型腔温度均匀，减少产品出现翘曲、缩痕的概率。纹理细节设计上，叶片的脉络走向顺着熔体进胶方向排布，能引导熔体在型腔内的流动轨迹，降低型腔内的气体包裹概率，配合模架上的排气槽设计，可进一步减少产品表面的气痕、烧焦等外观缺陷。在实际生产场景中，这类带精细浮雕的镶件对加工精度要求较高，三维建模阶段需要保证每一处曲面的曲率连续，避免加工时出现刀纹残留，减少后续抛光的工作量，建模时将浮雕造型与基体做了布尔合并处理，不存在结构缝隙，避免注塑过程中出现漏胶问题。

　　从结构强度角度考量，基体的厚度满足注塑过程中承受熔体注射压力的强度要求，不会出现镶件变形导致的产品尺寸超差问题，浮雕部分的最薄凸起位置也做了加厚处理，避免在反复的注射压力冲击下出现断裂、塌陷的情况，有效延长镶件的使用寿命。该结构的设计思路兼顾了加工便利性、维护便捷性与成型稳定性，既可以直接用于单型腔模具的生产，也可以作为模腔单元复制排布到多型腔模具中，适配不同批量的生产需求，针对不同材质的塑胶原料，只需调整表面抛光粗糙度与拔模角度参数即可快速适配，无需改动整体基体结构，具备较强的通用性。
