叶形装饰纹理冲压成型工装结构

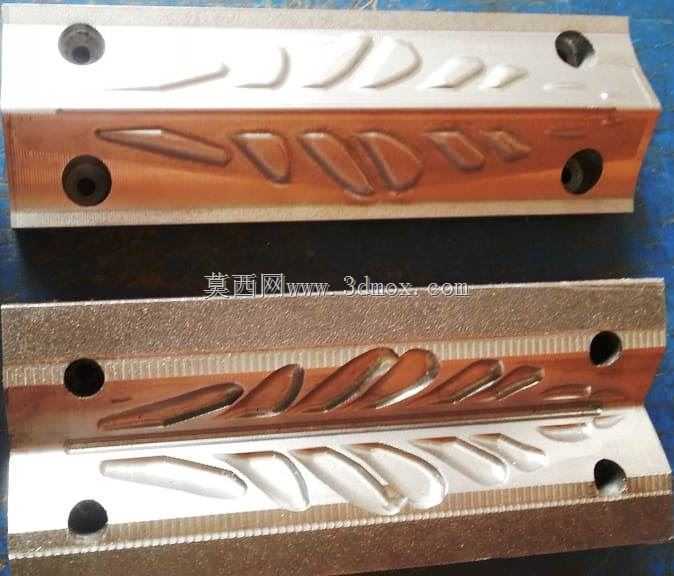

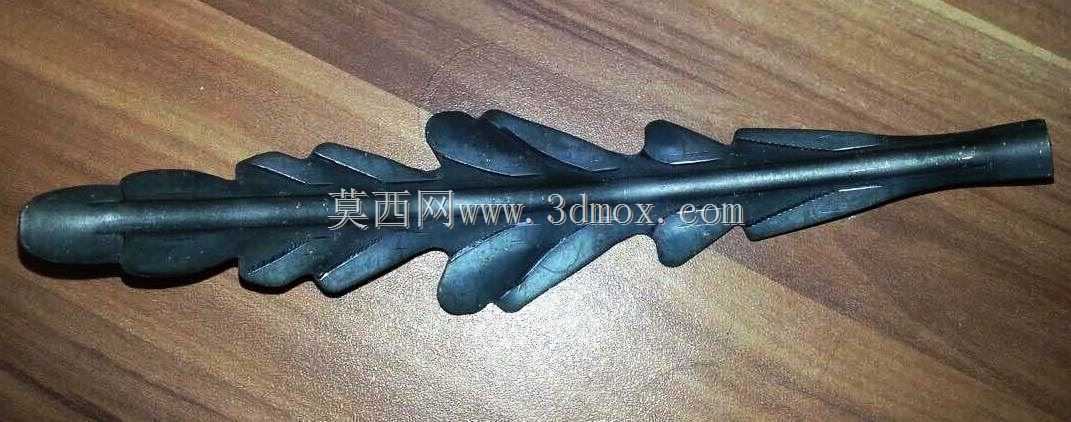

　　该结构为适配窄幅长条类金属饰件压型作业的专用冲压工作端，主要面向装饰五金、工艺礼品、家居饰条生产场景中的表面立体纹理成型工序，可直接安装于对应吨位开式压力机的滑块模柄位置，配合下模完成带连续叶形起伏纹理的长条工件一次压制成型。从实际生产适配性来看，这类压型结构针对的是厚度0.3-1.2mm的冷轧钢带、铜带、铝合金带材的冷压成型，作业时无需对带材做额外预热处理，依靠压力机额定下压力即可让带材在模腔间隙内发生可控塑性变形，最终在工件表面形成连续的、深浅过渡均匀的叶形凹凸纹理，纹理棱边做了R0.2-R0.5的圆角过渡处理，避免压型过程中出现应力集中导致的带材撕裂、起皱缺陷。

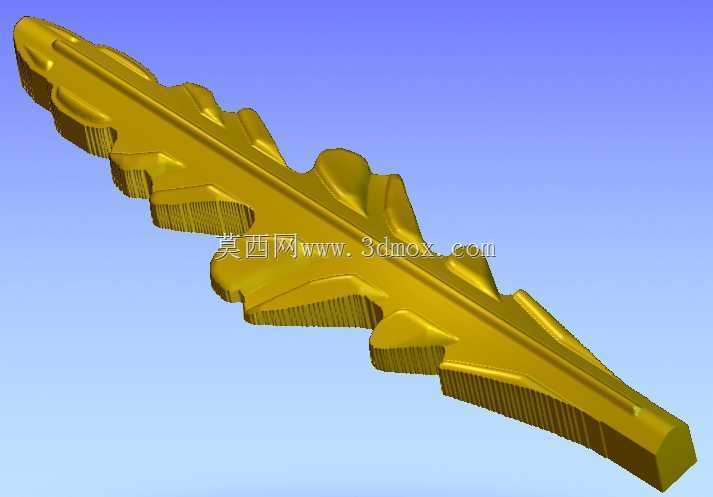

　　设计阶段首先围绕目标纹理的成型脱模逻辑做了结构拆分，整个工作端的成型面采用连续变截面曲面构造，每一段叶形凸起的拔模斜度控制在1.5°-2°之间，既保证纹理成型后的立体清晰度，又能避免开模时工件粘附在上模表面，减少生产过程中的人工取件辅助时间。成型面的曲面过渡全部采用G2连续构造，压型时不会在工件表面留下突兀的压痕棱线，成型后的纹理触感顺滑，无尖锐刮手的边角，可直接用于后续的表面抛光、电镀、喷涂工序，无需额外做边角打磨处理。

　　从安装边界来看，该冲压工作端的上部夹持段采用标准模柄适配尺寸，可匹配市面上多数公称压力16t-63t开式可倾压力机的滑块安装孔，安装时无需额外做转接法兰加工，直接通过模柄锁紧螺钉即可完成固定，对中调整便捷。工作端的有效成型宽度控制在120mm以内，长度方向可根据生产需求拼接扩展，单段结构的重量控制在18kg以内，单人即可完成换模吊装作业，适配多品种小批量的饰件生产换模需求。

　　实际生产验证中，该结构的压型进给行程预留了15mm的安全余量，压力机滑块下行到下死点时，上下模的合模间隙可根据带材厚度通过调整滑块闭合高度精准控制，间隙公差可稳定控制在±0.02mm范围内，压出的纹理深度一致性好，同批次工件的纹理深度偏差不超过0.05mm，无需后续做整形补压。结构的成型工作面采用淬硬处理，表面硬度达到HRC58-62，连续冲压10万次以上不会出现明显的磨损塌陷，纹理成型精度保持性好，日常维护仅需定期清理成型面附着的金属碎屑，涂抹少量冲压油即可保证成型面光洁度，避免工件表面出现压痕凹坑。

　　针对冲压过程中的带材定位问题，结构两侧预留了导料板安装位，可配合导料销、挡料块完成带材的送料定位，送料步距可根据纹理单元长度调整，适配连续模作业的自动化送料需求，也可搭配手动送料架完成小批量工件的生产，适配不同产能规模的加工车间使用。压型过程中，成型面的曲面弧度设计充分考虑了金属材料的流动特性，每一处凸起的进料侧做了微小的引流斜面，引导带材材料向纹理凹陷处均匀流动，避免压型时出现材料局部拉伸过度导致的工件变薄、开裂问题，经实测，采用0.8mm厚SPCC冷轧带材压型时，工件最薄处的厚度减薄率不超过8%，完全满足装饰五金件的结构强度要求，成型后的工件弯折90°不会出现纹理处开裂的情况。
