口罩耳带超声波焊接机安装承载板结构

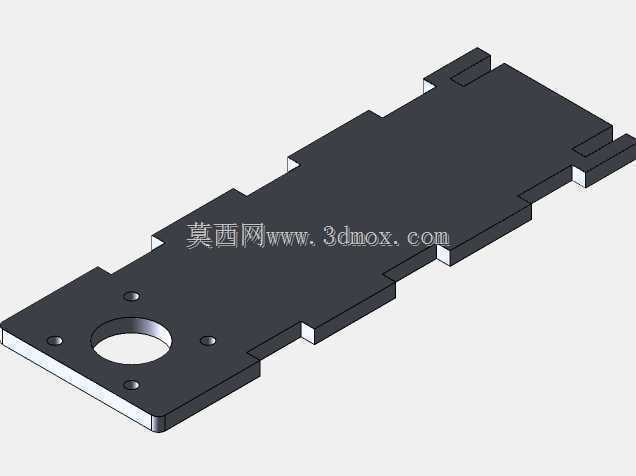

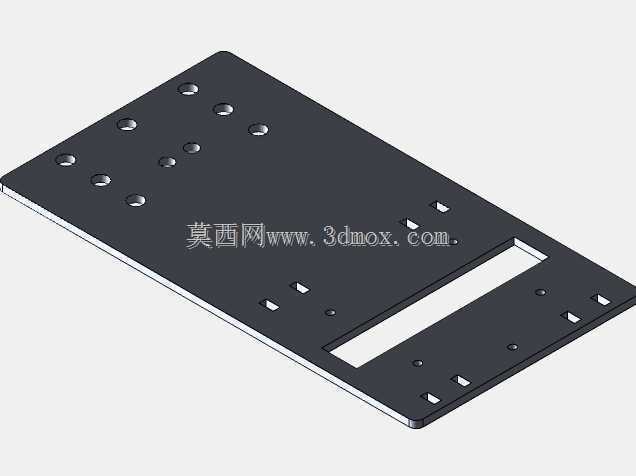

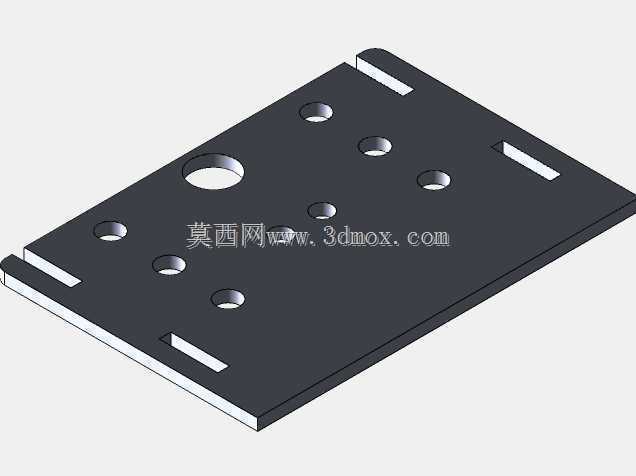

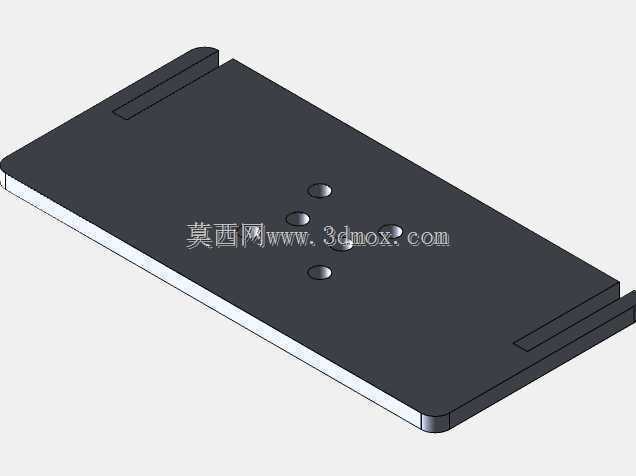

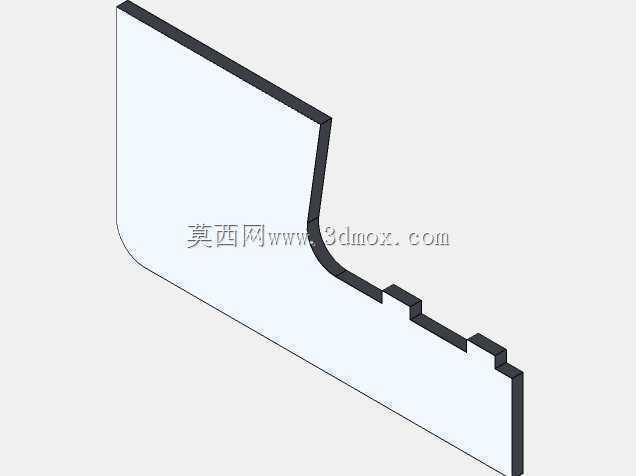

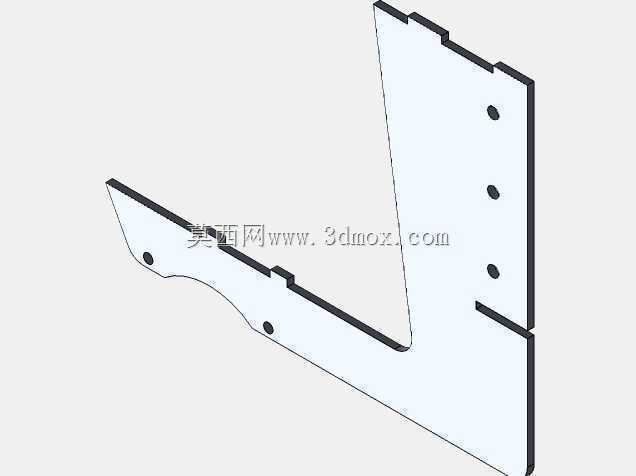

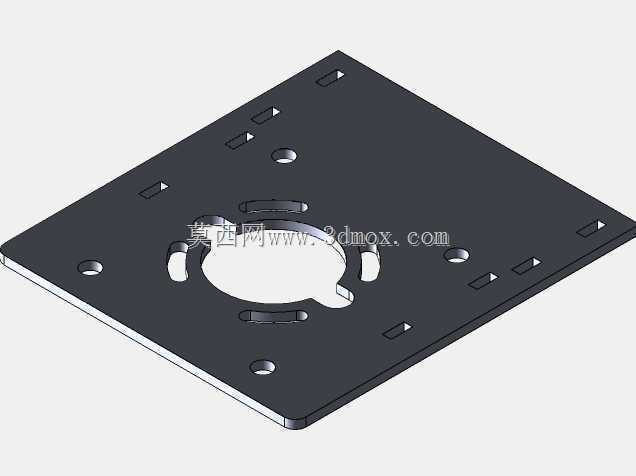

　　这块板件是口罩耳带焊接工位的核心承载安装基准件，在平面口罩自动化产线的耳带熔接工序里承担着所有功能组件的定位承载作用，日常产线运行时，焊头升降组件、耳带夹取送料模组、成品卸料拨爪、物料定位挡块全部要锁附在这块板的对应安装位上，板件本身的平面度、孔位位置度直接决定了整套焊接工位的装配精度，要是板件出现翘曲或者孔位偏移，很容易出现耳带焊接位置错位、焊头压合力度不均的问题，轻则出现耳带虚焊、焊穿口罩面层的不良品，重则会导致焊头和夹料模组发生运动干涉，撞坏送料爪或者超声焊头。从结构设计来看，这块板采用了平板式的整体加工思路，没有做多余的减重镂空，中间的大尺寸开孔是为超声焊头的升降动作预留的过孔，

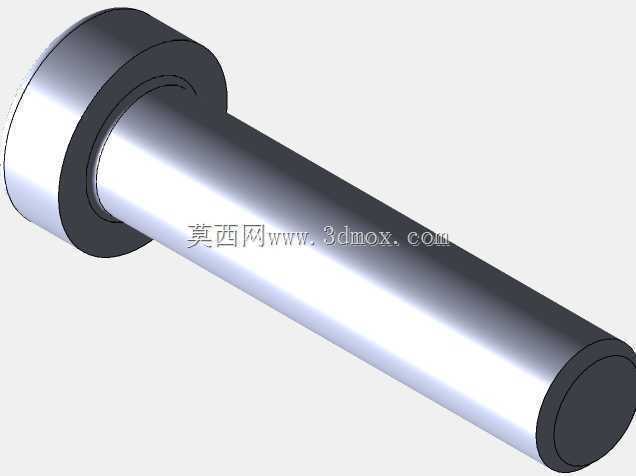

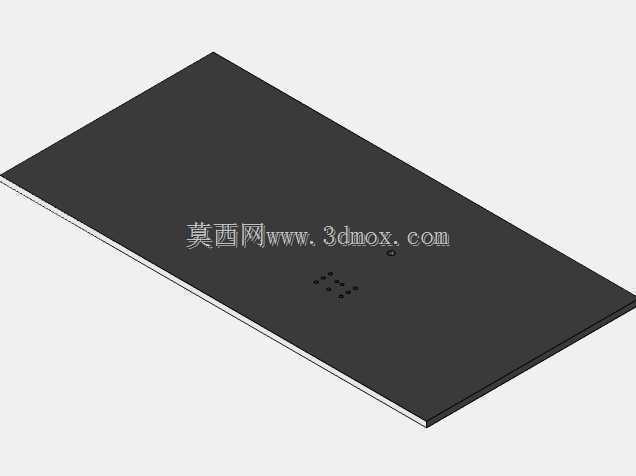

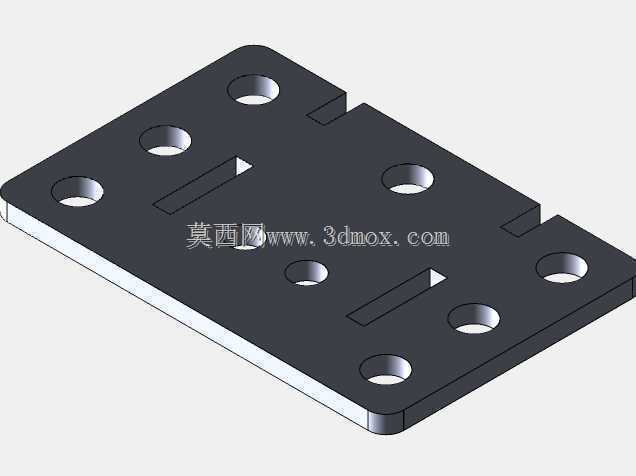

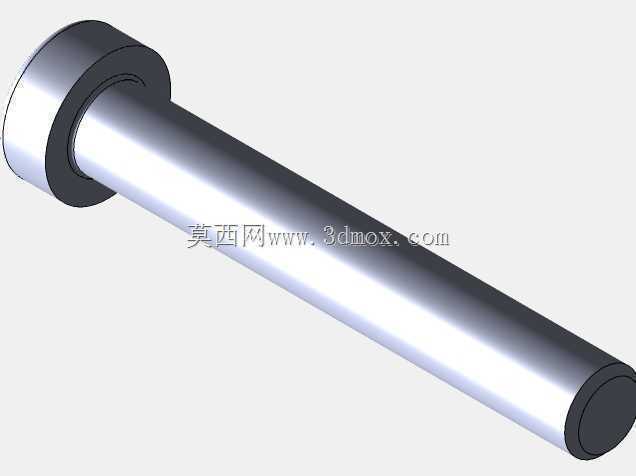

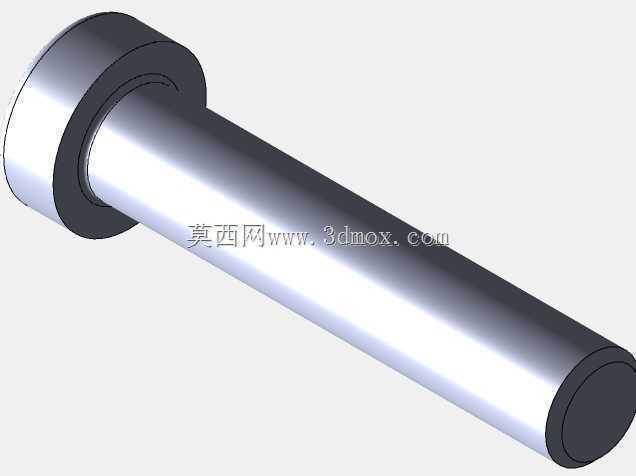

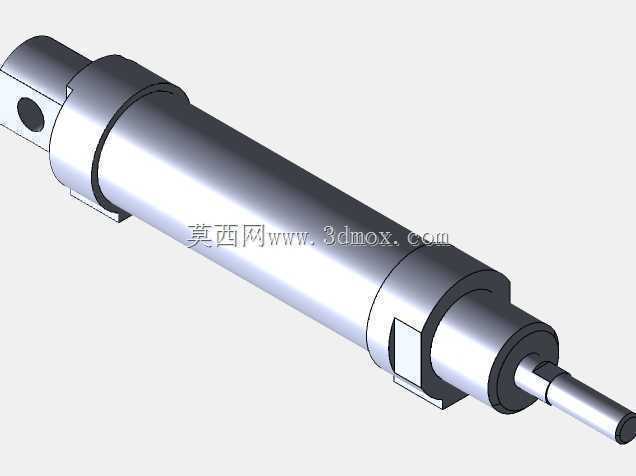

　　孔边缘的几个小凸台卡槽是用来卡装焊头导向套的定位结构，不需要额外做定位销孔就能快速完成导向套的预装，装配时能省不少找正的时间。板面上分布的不同规格沉孔，分别对应不同组件的锁附需求：靠近板边缘的一排等距小孔是用来把整块板固定在设备机架的铝型材横梁上的，沉头设计可以让螺丝头完全埋入板件平面以下，不会突出板面干涉其他运动部件的运行；中间区域分散的几组大小不一的安装孔，分别对应耳带送料夹爪的气缸安装座、物料检测传感器的固定支架、口罩本体承载托板的锁附位置，每个孔位的间距都经过实际装配验证，不会出现组件装上去之后互相碰擦的情况。板件四个角做了小尺寸的倒角处理，一方面是避免装配时锋利的板边划伤操作人员，

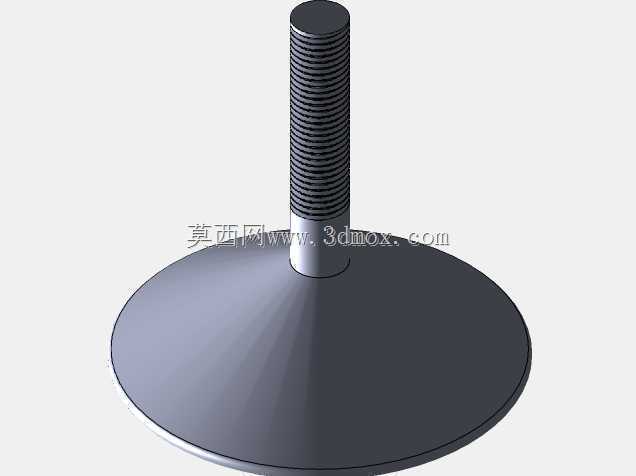

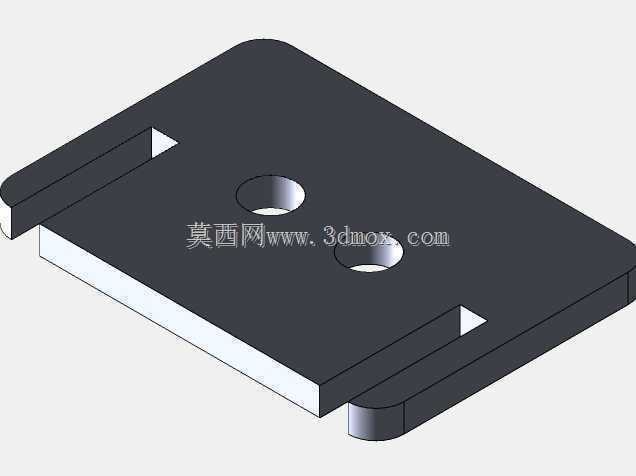

　　另一方面也能在板件推入机架安装位时起到导向作用，不会因为边角的毛刺卡进型材拼接缝里。从安装边界来看，这块板的整体外形是规则矩形，长宽尺寸适配常规一拖一口罩机的焊接工位机架安装间距，厚度选用了足够的冷轧钢板材质加工，表面做了发黑处理防锈，长期在车间多尘、偶尔有焊接飞溅的环境下使用也不容易出现锈蚀变形，板的平面度控制在合理范围内，不需要额外做加强筋结构就能满足承载需求，毕竟上面装的都是小尺寸的气缸和导向组件，整体负载不大，平板结构的刚性完全足够。在实际产线调试的时候，这块板的孔位设计预留了少量的调节余量，部分安装孔做了长圆槽设计，夹爪和焊头的位置可以根据实际生产的口罩尺寸做小范围的前后左右调整，不需要重新打孔攻丝，

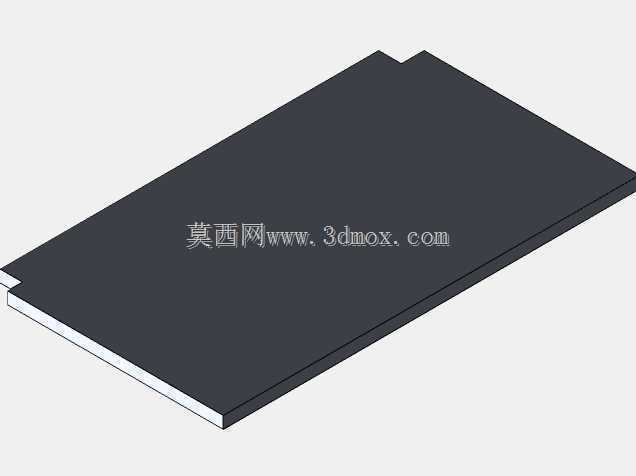

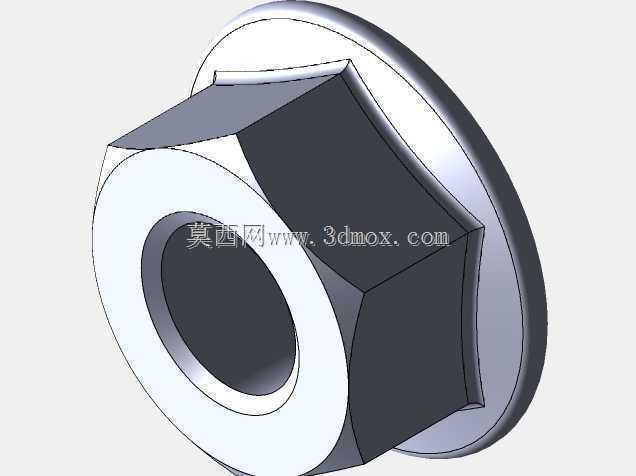

　　换产调整的时候效率很高。板件边缘预留的几个小缺口是走气路管线和传感器线材的过线位，所有线材可以从板底顺着缺口走到设备的走线槽里，不会散落在板面上被运动部件勾扯，减少了线路破损导致的设备故障。实际生产验证下来，这种一体式平板结构的安装板比拼接式的支架结构稳定性更好，长时间高速运行下不会出现连接螺丝松动导致的位置偏移，日常维护的时候只需要定期检查锁附螺丝的松紧度就行，不需要频繁校准组件位置，能减少不少产线停机维护的时间。在耳带焊接的工序里，口罩本体被输送到这块板上方的托位时，板上的定位挡块会把口罩位置卡准，焊头从中间的开孔处上升压合，把耳带熔接在口罩面层上，整个动作过程中板件不会产生明显的形变，能保证每次压合的位置精度一致，焊接出来的耳带拉力能满足日常使用的要求，不会轻易脱落。
